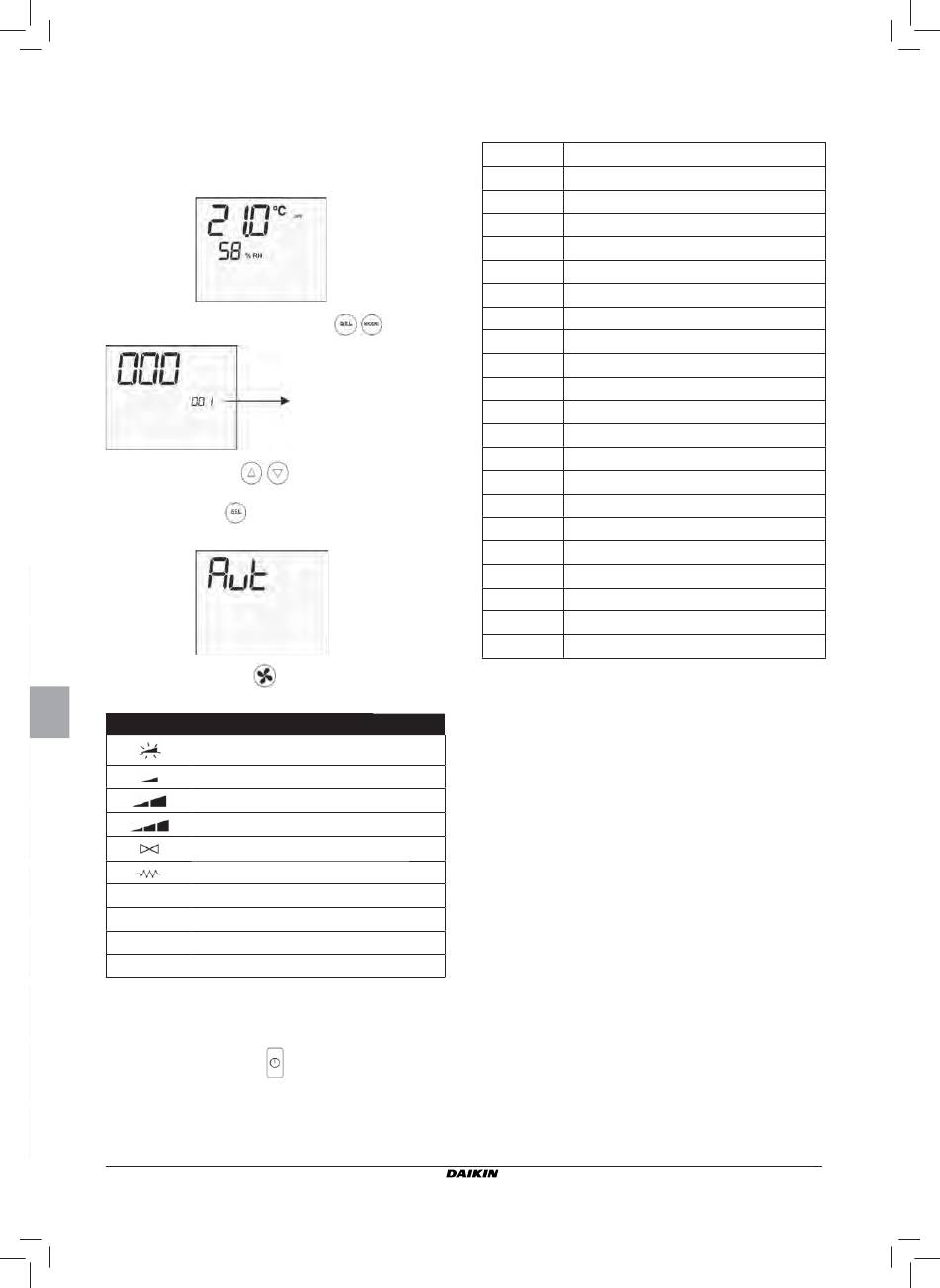

PROCÉDURE D'AUTODIAGNOSTIC
Cette procédure permet de vérifi er le fonctionnement correct
des sorties du contrôleur.
Pour l'exécution de cette procédure, se reporter aux indica-
tions suivantes:
■ porter le thermostat sur Off
■ enfoncer simultanément les touches
■ utiliser les touches
moniteur jusqu'à la valeur du MdP d'audiagnostic (030),
puis appuyer sur .
Apparaîtra l'image-écran suivante:
■ appuyer sur la touche pour allumer successivement
les différentes sorties du thermostat.
Symbole Actionnement
Vit. extra-minimum
Vit. minimum
Vit. moyenne
Vit. maximum
Vanne
Résistance / Deuxième vanne
CO1 Sortie numérique 1
CO2 Sortie numérique 2
AO1 Sortie analogique 1 = 10V
AO2 Sortie analogique 2 = 10V
Il est possible de vérifi er, une par une, les sorties du contrô-
leur électronique en observant le composant correspondant
(vanne, ventilateur...) ou bien en contrôlant la présence de
tension (230V) sur les bornes correspondantes.
■ Appuyer sur la touche
d'autodiagnostic (après quelques minutes le thermostat
quittera automatiquement la modalité)
Manuel d'installation et d'utilisation
16
niveau 1: saisie MdP
pour modifi er la valeur du
Bornes
N-V0
N-V1
N-V2
N-V3
N-Vc
N-Vh
C012-C01
C012-C02
COM-101
COM-102
pour quitter la procédure
CARTE ÉLECTRONIQUE (FIGURE 6)
Ou
Vc Vanne
Vh Vanne Chaud / Résistance
V0 Vit.extra-minimum
V1 Vit. minimum
V2 Vit. moyenne
V3 Vit. maximum
N Neutre
L Phase
PE Terre
A-B-GND RS 485
SU Sonde humidité éloignée
SW Sonde eau
SA Sonde air éloignée
101 Sortie 0-10V 1
COM Commun sorties 0-10V
102 Sortie 0-10V 2
DO2 Sortie numérique 2
DO1 Sortie numérique 1
CO12 Commun sorties numériques
DI1 Entrée num.1
CI12 Commun DI1-2
DI2 Entrée num. 2
N.B.:
■ pour les connexions de puissance utiliser un câble d'1
de section
mm 2
■ pour les entrées digitales utiliser un câble de type AWG
24
■ Pour les prolongations des sondes et RS485 utiliser un
câble blindé de type AWG 24
FWEC3
Advanced plus electronic controller
FC66002765
