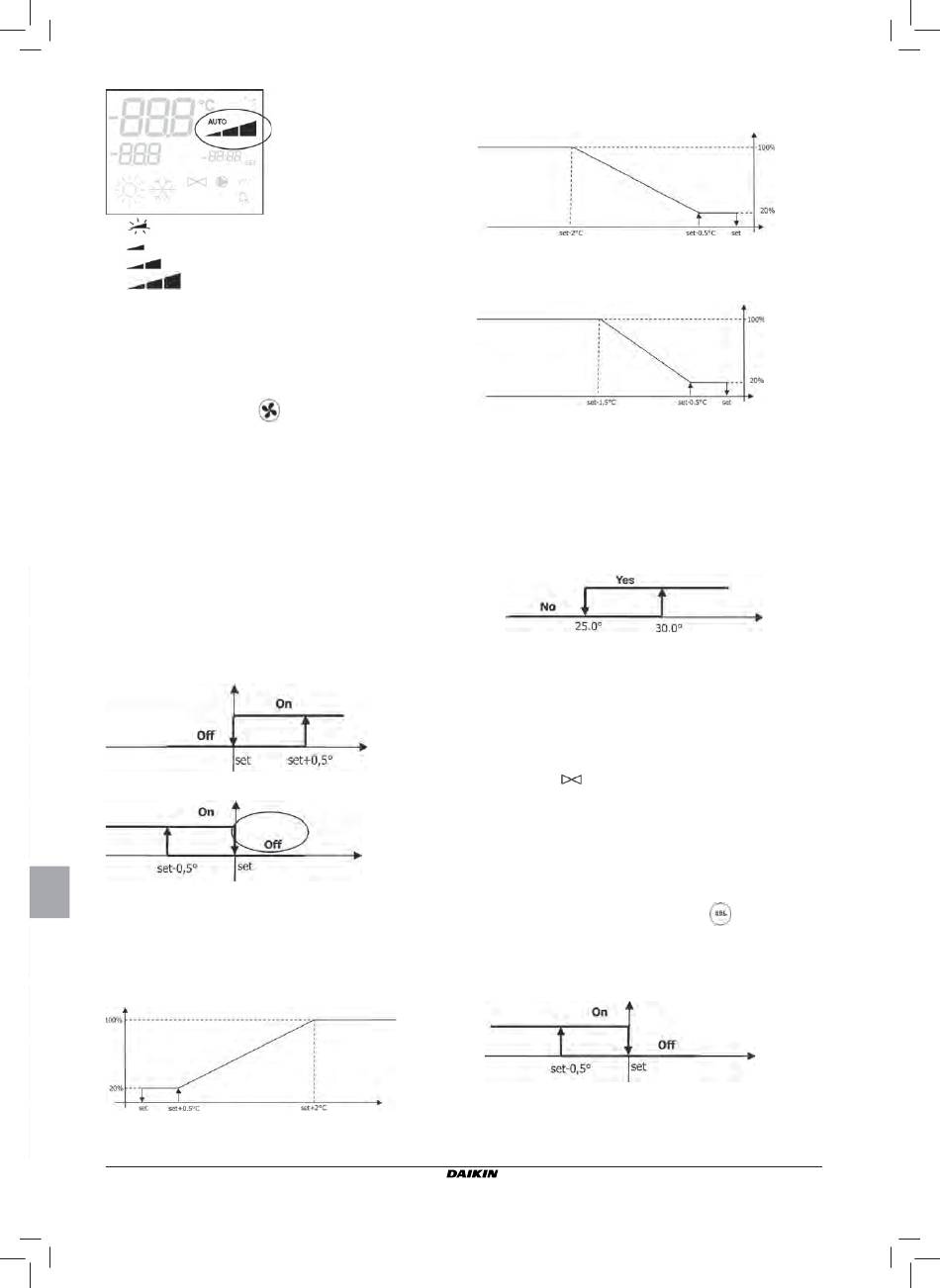

Vel. supermínima
■
Vel. mínima
■
Vel. média
■
Vel. máxima
Nota: No caso de ventilação modulante, os quatro símbolos
abaixo indicam o intervalo (supermínimo, mínimo,
médio e máximo) no qual se coloca a velocidade de
funcionamento.
Nota: se a velocidade activa for diferente daquela selecciona-
da pelo utilizador (em caso de forçamento), a primeira
pressão da tecla Fan mostra esta última; a segunda
pressão muda essa defi nição.
VÁLVULA
O controlo pode gerir válvulas de 2 ou 3 vias, de tipo ON/
OFF (ou seja, totalmente aberta ou totalmente fechada) ou
modulante (a abertura da válvula pode variar entre 0% e
100%). Como no caso da ventilação, é necessário prestar
atenção na defi nição do parâmetro P14 (confi guração das
saídas analógicas), que deve se basear no tipo de válvula
efectivamente presente na máquina, de modo que o comando
active a lógica de regulação correcta.
1. PERMISSÃO DO AR
A. VÁLVULA ON/OFF
A abertura da válvula é comandada em função do ajuste (set)
de trabalho e da temperatura do ar
REFRIGERAÇÃO
AQUECIMENTO
B. VÁLVULA MODULANTE
A abertura da válvula é comandada em função do ajuste (set)
de trabalho e da temperatura do ar A lógica de regulação da
abertura segue os diagramadas apresentados a seguir.
REFRIGERAÇÃO
ABERTURA (%)
Manual de instalação e de uso
10
AQUECIMENTO COM CONFIGURAÇÕES EM 3 VELOCIDADES
AQUECIMENTO COM CONFIGURAÇÕES EM 4 VELOCIDADES
2. PERMISSÃO DA ÁGUA
O controlo da temperatura da água para a permissão à abertura
está relacionado somente a confi gurações com válvulas de
três vias e resistência eléctrica. Nessas confi gurações será
feito um controlo da temperatura da água em caso de:
■ Aquecimento com resistência: o funcionamento da resi-
stência comporta um forçamento da ventilação; por isso,
é necessário evitar uma eventual passagem de água fria
demais no terminal.
■ Pós-ventilação provocada pelo desligamento da resi-
stência: mantida até o fi m do tempo predefi nido, mesmo
em caso de mudança da modalidade de funcionamento;
durante a pós-ventilação, a permissão da água coincide
com a vista para a ventilação.
TEMP. DO AR
MONITOR
A indicação de válvula activa no monitor será representada
pelo símbolo
RESISTÊNCIA ELÉCTRICA
A resistência elétrica é um dispositivo gerido como eventual
suporte na fase de aquecimento.
TEMP. DO AR
SELECÇÃO
Se prevista pela confi guração, a resistência poder ser selec-
cionada em aquecimento pela tecla Sel
ACTIVAÇÃO
A resistência eléctrica, se seleccionada pelo utilizador, é usa-
da sob solicitação do termostato, com base na temperatura
ambiente
TEMP. AMBIENTE
Nota: a activação provoca a ventilação forçada
ABERTURA (%)
TEMP.
AMBIENTE
ABERTURA (%)
TEMP.
AMBIENTE
TEMP. DA
ÁGUA
TEMP. DO AR
FWEC3
