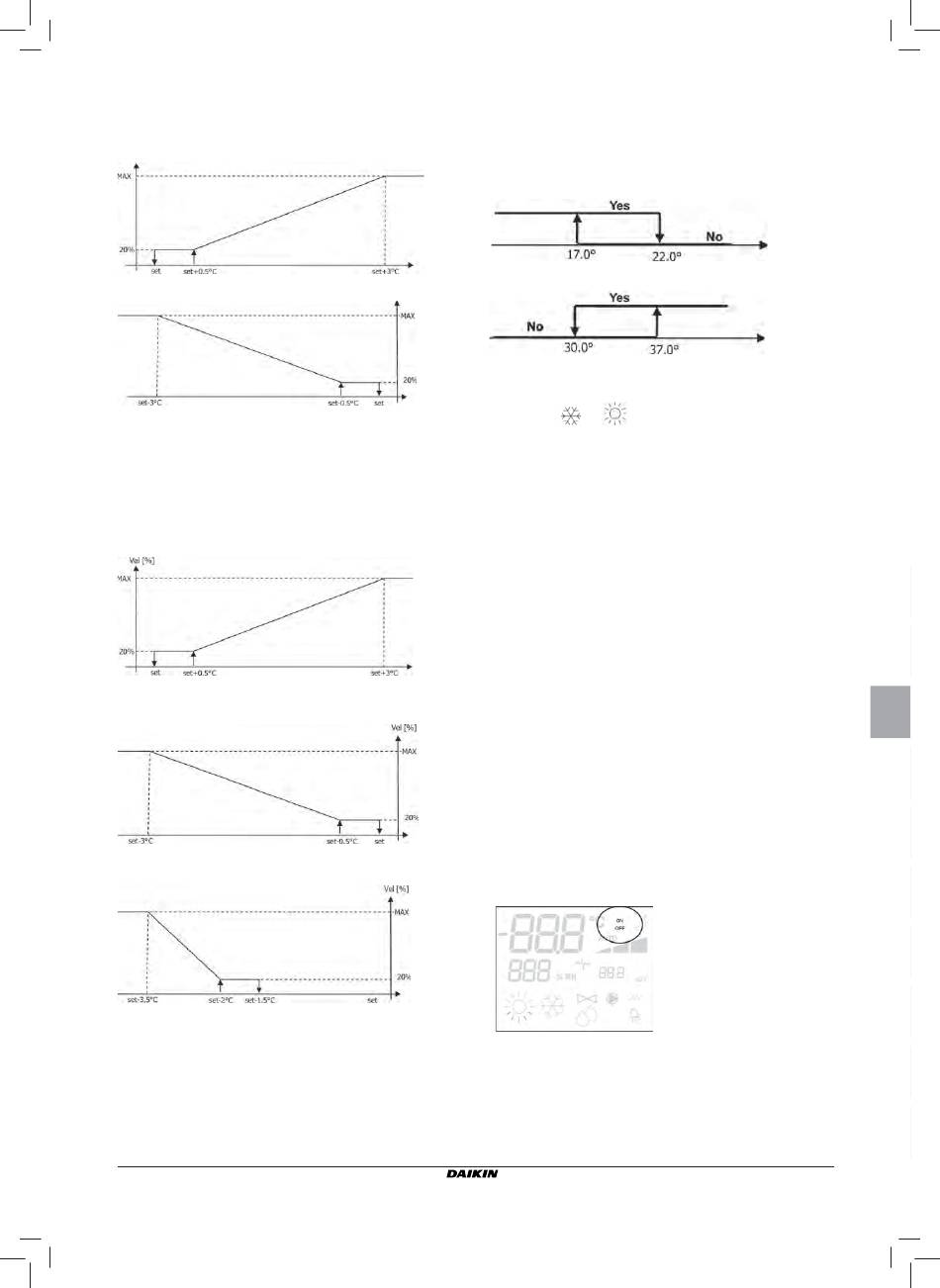

LOGIQUE DE FONCTIONNEMENT AUTOMATIQUE (AUTO):
POUR CONFIGURATION À 3 OU 4 VITESSES AVEC OU
SANS VANNE(E) ON/OFF:
RAFRAÎCHISSEMENT
CHAUFFAGE
N.B.: pour les confi gurations à 4 vitesses, la ventilation
dans le mode chauffage est remontée de 0,5°C
pour permettre la convection naturelle dans la
première phase.
POUR CONFIGURATIONS À 3 OU VITESSES ET VANNE(S)
MODULANTE(S):
RAFRAÎCHISSEMENT
CHAUFFAGE AVEC CONFIGURATIONS À 3 VITESSES:
CHAUFFAGE AVEC CONFIGURATIONS À 4 VITESSES:
FWEC3
Advanced plus electronic controller
FC66002765
ACTIVATION EAU
Indépendamment du type de ventilateur présent (modulant
ou non modulant), le fonctionnement de la ventilation est
subordonné au contrôle de la température d'eau du circuit.
Compte tenu du mode de fonctionnement on aura différents
seuils d'activation en mode chauffage et rafraîchissement
RAFRAÎCHISSEMENT
Température
ambiante
CHAUFFAGE
L'absence de cette commande à l'appel du thermostat sera
Température indiquée sur le moniteur par le clignotement du symbole du
ambiante
mode actif (
Cette commande est ignorée dans les cas suivants:
■ sonde eau non prévue (P04 = 0) ou sous alarme étant
débranchée
■ mode Rafraîchissement avec confi gurations à 4 tuyaux
FORÇAGES
La logique de ventilation normale (modulée ou non modulée)
est ignorée dans le cas de situations particulières de forçage
pouvant être nécessaires pour le contrôle correct de la tempéra-
ture ou le fonctionnement de l'unité. Fonctions disponibles:
mode Rafraîchissement:
■ commande installée sur l'unité (P01 = 0) et confi guration
avec vanne: la vitesse minimum disponible est maintenue
après avoir atteint la température fi xée.
Température
■ commande installée sur l'unité et confi guration sans vanne:
ambiante
toutes les 10 minutes d'arrêt du ventilateur est effectué un
nettoyage de 2 minutes à la vitesse moyenne pour permettre
une lecture plus précise de la température ambiante par
la sonde air.
mode Chauffage
■ Résistance active: la ventilation est forcée à la moyenne
vitesse.
■ résistance éteinte: pendant 2 minutes est maintenue une
post-ventilation à la moyenne vitesse. (N.B.: la ventilation
est complétée même si le thermostat est éteint ou en cas
Température
de commutation sur la modalité rafraîchissement)
ambiante
MONITEUR
Le moniteur affi che l'état du ventilateur
Température
ambiante
■ On clignotant: ventilateur en standby
■ On fi xe: ventilateur allumé
■ OFF: ventilateur désactivé pour fonctionner dans la mo-
dalité convection naturelle seulement
et la vitesse de fonctionnement (avec indication éventuelle de
la logique "automatique") active ou sélectionnée (dans le cas
de ventilateur en stand-by)
ou )
Manuel d'installation et d'utilisation
Température
eau
Température
eau
