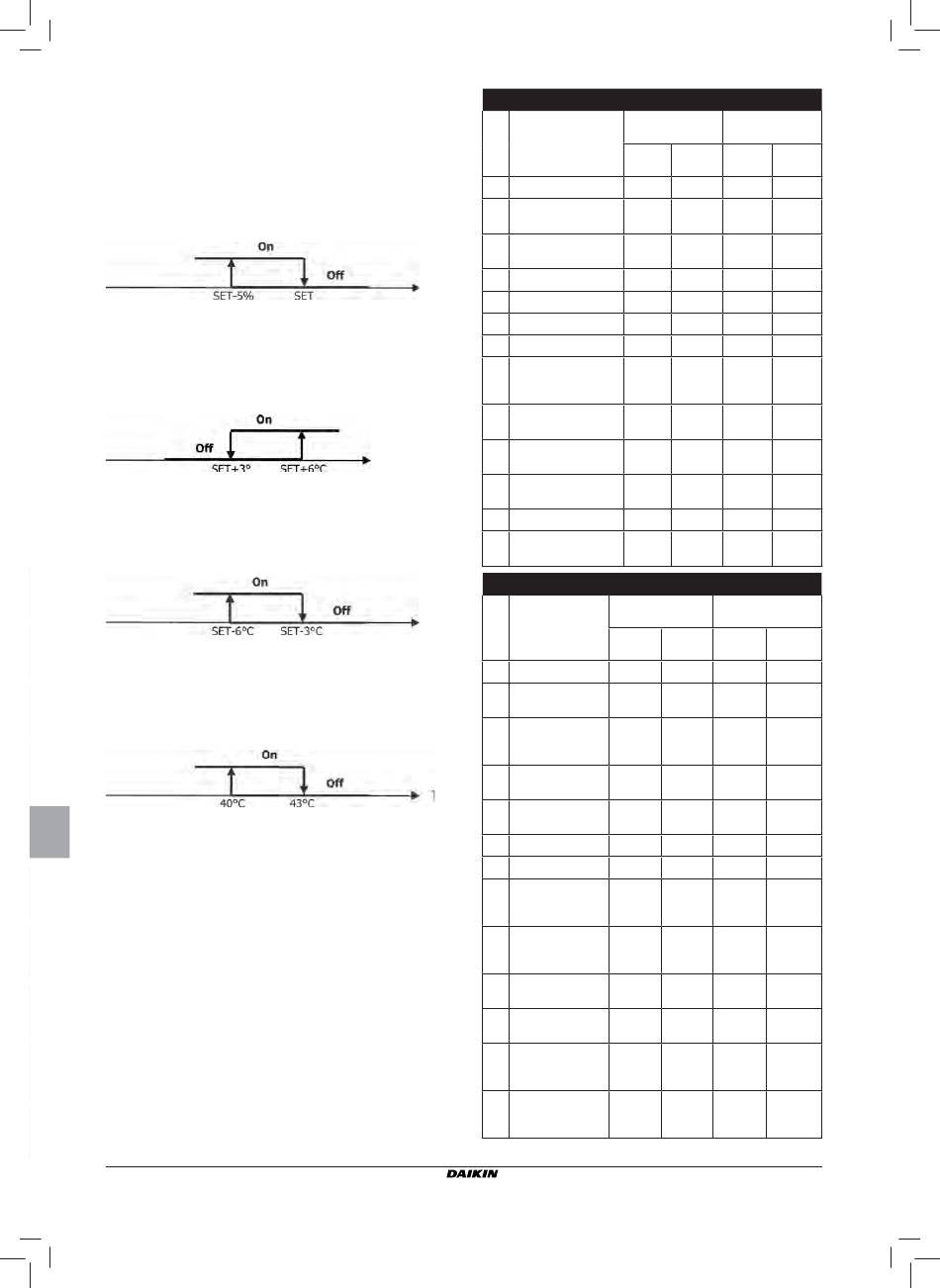

CONFIGURACIÓN DE LAS SALIDAS DIGITALES
(PARÁMETROS P09,P10,P11,P12)
P09,P11
= 8
El contacto se utiliza para activar/desactivar cualquiera de los
dispositivos externos para la humidifi cación del aire (sólo en
modalidad calefacción). La lógica de activación/desactivación
se basa en la lectura de la humedad ambiente y del SET progra-
mado con el parámetro P13 y sigue el diagrama que se presenta
a continuación:
P09,P11
= 9
El estado del contacto señala si la temperatura del aire es
excesivamente alta respecto del SET de temperatura pro-
gramado (sólo en modalidad "verano"); por lo tanto, la lógica
de activación/desactivación está relacionada con el valor del
SET de temperatura según el siguiente nivel:
P09,P11
= 10
El estado del contacto señala si la temperatura del aire es
excesivamente baja respecto del SET de temperatura progra-
mado (sólo en modalidad "invierno"); por lo tanto, la lógica
de activación/desactivación está relacionada con el valor del
SET de temperatura según el siguiente nivel:
P09,P11
= 11
La salida digital no es gestionada por el mando; el contacto
permanece siempre abierto.
P09,P11
= 12
El estado del contacto señala que la temperatura del agua es
baja. La lógica de activación/desactivación sigue el nivel:
Las siguientes dos tablas presentan de modo detallado,
para cada salida digital, el signifi cado del contacto corre-
spondiente:
Manual de instalación y de uso
6
P09
NINGUNA UTILIZACIÓN
0
MODALIDAD DE
1
FUNCIONAMIENTO
UNIDAD EN REFRIGERACIÓN
2
O CALEFACCIÓN
Humedad del aire
UNIDAD EN REFRIGERACIÓN
3
UNIDAD EN CALEFACCIÓN
4
ESTADO MANDO
5
PRESENCIA DE ALARMA
6
DESHUMIDIFICACIÓN
7
LLAMADA HUMIDIFICACIÓN
8
Temperatura aire
ALTA TEMPERATURA
9
BAJA TEMPERATURA
10
AMBIENTAL
NINGUNA UTILIZACIÓN
11
BAJA TEMPERATURA AGUA
12
Temperatura aire
P11
0
MODALIDAD DE
1
FUNCIONAMIENTO
UNIDAD EN
REFRIGERACIÓN O
2
CALEFACCIÓN
UNIDAD EN
Temperatura agua
3
REFRIGERACIÓN
UNIDAD EN
4
CALEFACCIÓN
ESTADO MANDO
5
PRESENCIA DE ALARMA
6
LLAMADA
DESHUMIDIFICACIÓN
7
EXTERNA
LLAMADA
HUMIDIFICACIÓN
8
EXTERNA
ALTA TEMPERATURA
9
AMBIENTE
BAJA TEMPERATURA
10
AMBIENTAL
CONSENTIMIENTO
AGUA PARA
11
REFRIGERACIÓN
CONSENTIMIENTO
AGUA PARA
12
CALEFACCIÓN
SALIDA DIGITAL 1
P10 = 0 (CONTACTO NA) P10 = 1 (CONTACTO NC)
CONTACTO CONTACTO
ABIERTO CERRADO
-- --
VERANO INVIERNO
NO SI
NO SI
NO SI
OFF ON
NO SI
LLAMADA
NO SI
EXTERNA
NO SI
EXTERNA
NO SI
AMBIENTE
NO SI
-- --
SI NO
SALIDA DIGITAL 2
P12 = 0 (CONTACTO NA) P12 = 1 (CONTACTO NC)
CONTACTO CONTACTO CONTACTO
ABIERTO CERRADO
-- --
VERANO INVIERNO INVIERNO
NO SI
NO SI
NO SI
OFF ON
NO SI
NO SI
NO SI
NO SI
NO SI
SI NO
SI NO
Advanced plus electronic controller
CONTACTO CONTACTO
ABIERTO CERRADO
-- --
INVIERNO VERANO
SI NO
SI NO
SI NO
ON OFF
SI NO
SI NO
SI NO
SI NO
SI NO
-- --
NO SI
CONTACTO
ABIERTO CERRADO
-- --
VERANO
SI NO
SI NO
SI NO
ON OFF
SI NO
SI NO
SI NO
SI NO
SI NO
NO SI
NO SI
