Fonctionnement Général - Daikin Advanced plus Installation And Operation Manual

ACTIVATION EAU
La commande d'activation de la fonction Déshumidifi cation
est liée au contrôle de la température de l'eau. Ci-dessous,
la logique d'activation.
L'absence de commande comporte la désactivation momen-
tanée de la logique de Déshumidifi cation. La même situation
se produira dans le cas de débranchement de la sonde.
N.B.: une fois atteinte l'humidité de référence ou avoir
porté la commande sur Off, la déshumidifi cation
sera déselectionnée.

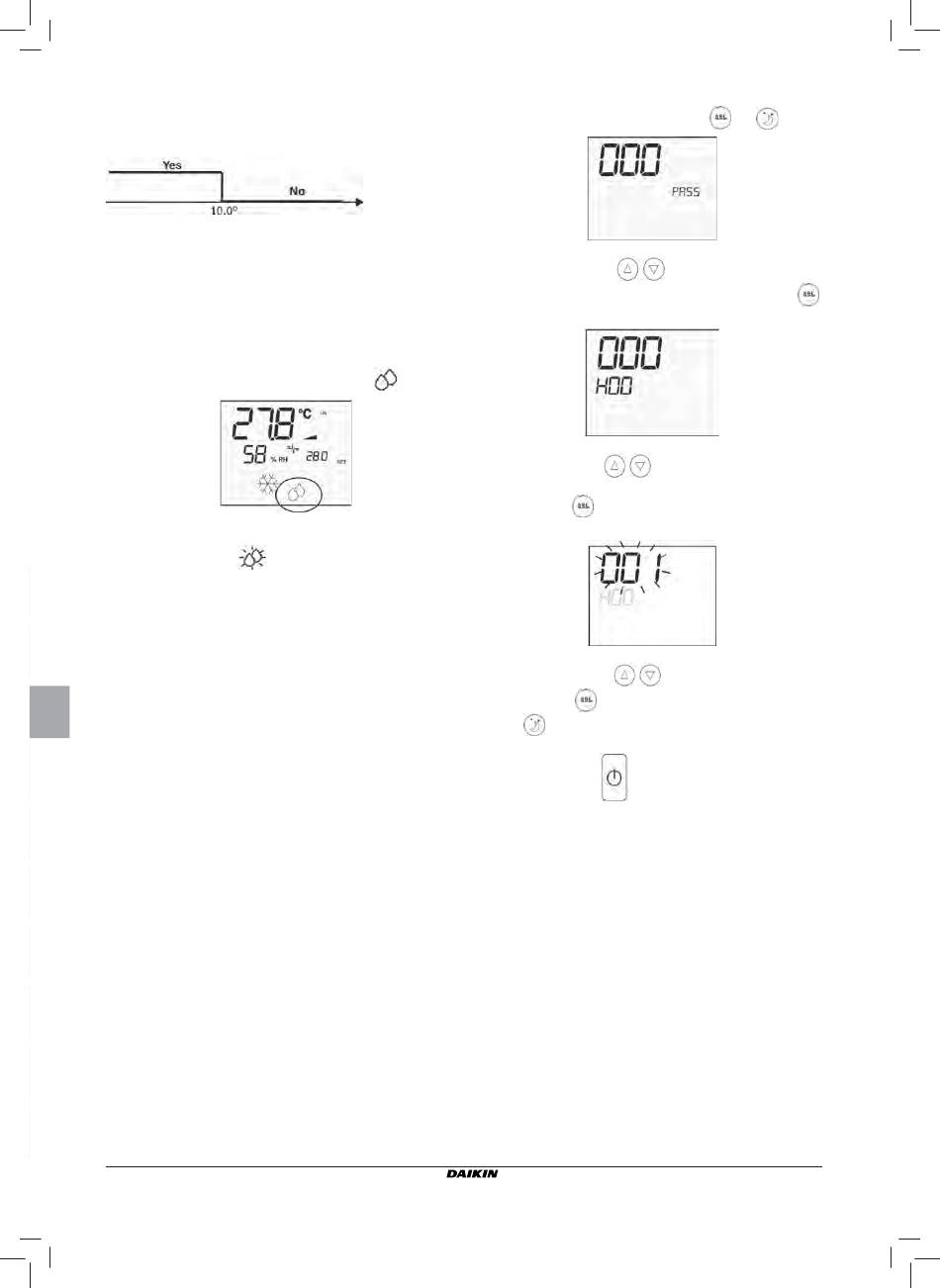

MONITEUR
Le moniteur affi che les informations suivantes
■ Déshumidifi cation active: symbole allumé
■ Déshumidification momentanément désactivée:
symbole clignotant
CONFIGURATIONS DES PLAGES HORAIRES
FONCTIONNEMENT GÉNÉRAL
La confi guration des plages horaires s'effectue en programmant
dans l'ordre prévu les paramètres correspondants (paramètres
H). La procédure d'accès aux paramètres et la fonction de
chaque paramètre sont décrites en détails dans les paragra-
phes qui suivent. Il est possible de programmer deux types
de fonctionnement des plages horaires:
■ programmation horaire de type ON/OFF: - à chaque
plage horaire correspond la condition ON ou OFF de
la commande, aussi cette dernière s'allume ou s'éteint
automatiquement en fonction de la plage active:
■ programmation horaire de la valeur (SET) de température
ambiante: - à chaque plage horaire, sont associées une
valeur de température ÉTÉ (pour le rafraîchissement) et une
valeur de température HIVER (pour le chauffage), valeurs
qui sont automatiquement utilisées par la commande
comme valeur de température (modifi able par l'utilisateur
par intervalle de ±2°C) en fonction de la plage horaire et
de la modalité de fonctionnement activée.
Il est possible de défi nir deux profi ls journaliers, qui peuvent
tous deux être subdivisés en trois plages horaires. À chaque
jour de la semaine, il est possible d'associer l'un ou l'autre
profi l.
PROFIL JOURNALIER 1 (FIGURE 6):
OÙ
A PLAGE 1
B PLAGE 2
C PLAGE 3
PROFIL JOURNALIER 2 (FIGURE 17):
A PLAGE 1
B PLAGE 2
C PLAGE 3
Manuel d'installation et d'utilisation
12
PROCÉDURE D'ACCÈS AUX PARAMÈTRES
■ Appuyer simultanément les touches
TEMPÉRATURE
EAU
■ utiliser les touches
moniteur jusqu'à la valeur de mot de passe 5, puis sur
Si la valeur est correcte, on aura accès aux paramètres
■ utiliser les touches
(voir "Liste des paramètres")
■ Appuyer sur
(la valeur affi chée commence à clignoter)
■ Utiliser les touches
■ Appuyer sur
sur
■ une fois la modifi cation des paramètres terminée, appu-
yer sur la touche
pour modifi er la valeur du
pour faire défi ler les paramètres
pour activer la modifi cation du paramètre
pour modifi er la valeur
pour sauvegarder la nouvelle valeur ou
pour annuler la modifi cation
pour quitter la procédure
Advanced plus electronic controller
et
.
FWEC3
FC66002765
