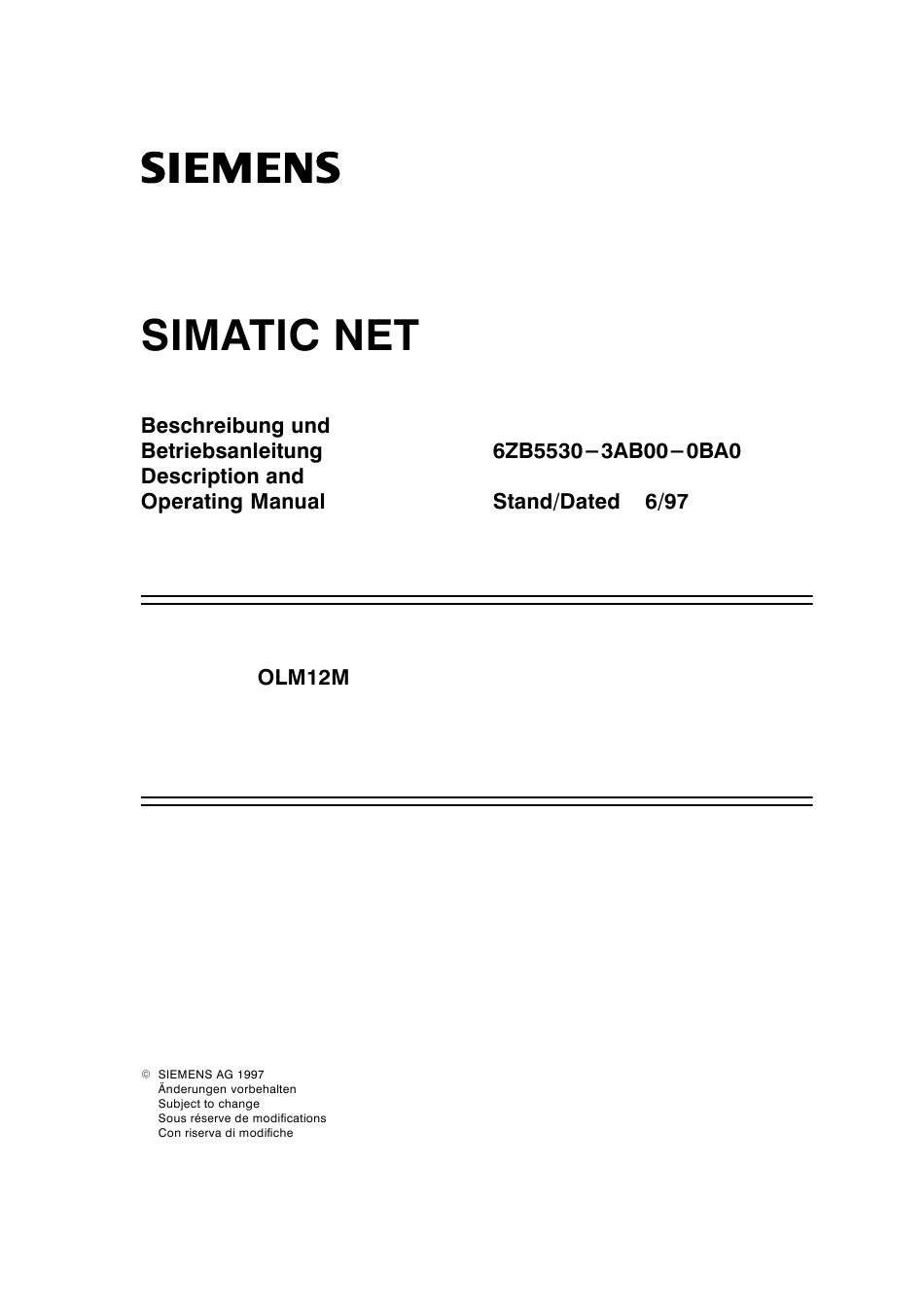

  • Page 3 Alle Rechte vorbehalten, insbesondere für den Fall der Patenterteilung oder GM–Eintragung. Copyright Siemens AG 1997 All Rights Reserved We have checked the contents of this manual for agreement with the hardware described. Since devi- ations cannot be precluded entirely, we cannot guarantee full agreement. However, the data in this manual are reviewed regularly and any necessary corrections included in subsequent editions.
  • Page 4 Wir weisen darauf hin, daß der Inhalt dieser Betriebsanleitung nicht Teil einer früheren oder be- stehenden Vereinbarung, Zusage oder eines Rechtsverhältnisses ist oder diese abändern soll. Sämtliche Verpflichtungen von Siemens ergeben sich aus dem jeweiligen Kaufvertrag, der auch die vollständige und allein gültige Gewährleistungsregel enthält. Diese vertraglichen Ge- währleistungsbestimmungen werden durch die Ausführungen dieser Betriebsanleitung weder...
  • Page 5 Einstellen der Betriebsart Einstellen der Leitungsüberwachung (Monitor) Einstellen der Busabschlußwiderstände für Kanal 1 Installieren LED–Anzeigen Hilfe bei Betriebsstörungen Technische Daten Anhang 10.1 RS 485–Busleitungen für PROFIBUS 10.2 Konfektionieren von Plastik–LWL mit Simplex–Stecker Lieferumfang SIMATIC NET OLM12M Literaturhinweise Abkürzungsverzeichnis Copyright Siemens AG 1997...
  • Page 6 6ZB5530–3AB00–0BA0/01 SIMATIC NET OLM12M Copyright Siemens AG 1997...
  • Page 7 6ZB5530–3AB00–0BA0/01 SIMATIC NET OLM12M Symbole PROFIBUS Steckleitung 830–1 Busleitung (Zweidrahtleitung) Simplex LWL Duplex LWL Busanschlußstecker Abschlußwiderstand ausgeschaltet Busanschlußstecker Abschlußwiderstand eingeschaltet aktiver Busteilnehmer Master passiver Busteilnehmer Slave SIMATIC NET Optical Link Modul OLM12M Wichtige Hinweise “Tätigkeitsfolgen” die vom Anwender auszuführen sind.
  • Page 8 6ZB5530–3AB00–0BA0/01 SIMATIC NET OLM12M Einführung Die SIMATIC NET Optical Link Module OLM12M sind zum Einsatz in optischen PROFIBUS Feld- busnetzen vorgesehen. Sie ermöglichen die Umsetzung von elektrischen PROFIBUS Schnittstellen (RS 485–Pegel) in optische PROFIBUS Schnittstellen und umgekehrt. Sie können, unter Ausnüt- zung der bekannten Vorteile der optischen Übertragungstechnik, die Module in bestehende...
  • Page 9 6ZB5530–3AB00–0BA0/01 SIMATIC NET OLM12M Die überbrückbare LWL–Entfernung zwischen zwei Modulen können Sie folgender Tabelle entneh- men. Fasertyp Streckenlänge zwischen zwei OLM12M Plastik–Leitung 0,1 m bis 50 m 980/1000 µm mit max. 200 dB/km Streckendämpfung 0 m bis 300 m HCS –Leitung 200/230 µm...

  • Page 10: Allgemeine Funktionen

    6ZB5530–3AB00–0BA0/01 SIMATIC NET OLM12M Allgemeine Funktionen Betriebsartenunabhängige Funktionen Übertragungsgeschwindigkeit Die SIMATIC NET Optical Link Module OLM12M unterstützen die Übertragungsgeschwindigkeiten 12 MBit/s (Standardeinstellung), 1,5 MBit/s, 500 kBit/s und 187,5 kBit/s. Signalregenerierung Die SIMATIC NET Optical Link Module OLM12M regenerieren die Signalform und Amplitude der empfangenen Daten.
  • Page 11 6ZB5530–3AB00–0BA0/01 SIMATIC NET OLM12M Überblick Netztopologien Mit den SIMATIC NET Optical Link Modulen sind alle in der PNO–Richtlinie “Optische Übertra- gungstechnik für PROFIBUS” vorgesehenen Netztopologien realisierbar: Punkt zu Punkt–Verbindung Linientopologie Ringtopologie (Einfaserring) Sterntopologie Auch Kombinationen aus diesen Grundtypen sind möglich. Ebenso ist eine beliebige Kombination eines oder mehrerer elektrischer RS 485–Bussegmente mit diesen Netztopologien möglich.
  • Page 12 6ZB5530–3AB00–0BA0/01 SIMATIC NET OLM12M Sterntopologie Mehrere SIMATIC NET Optical Link Module OLM12M sind zu einem aktiven PROFIBUS Stern- koppler zusammengefaßt. An diesen sind weitere SIMATIC NET Optical Link Module OLM12M über Lichtwellenleiter angeschlossen. Die SIMATIC NET Optical Link Module OLM12M des Stern- kopplers sind untereinander über den elektrischen Kanal verbunden.
  • Page 13 6ZB5530–3AB00–0BA0/01 SIMATIC NET OLM12M Ringtopologie (Einfaserring) Das Einsatzgebiet des optischen Einfaserringes ist die Vernetzung von passiven Busteilnehmern. Die SIMATIC NET Optical Link Module sind durch LWL–Leitungen mit einer einzelnen Faser mitein- ander verbunden. Beim optischen Einfaserring muß zwischen einem ’Aktiven Knoten’ und mindestens einem ’Passi- ven Knoten’...
  • Page 14 6ZB5530–3AB00–0BA0/01 SIMATIC NET OLM12M Kombination der Topologien Linien–, Stern– und Ringtopologie können gemischt werden. Im folgenden finden Sie einige Beispiele für Mischtopologien. Eingestelle Betriebsarten: A=Ring (active), L=Line, I=Inactive, P = Ring (passive) Bild 5: Ankopplung einer optischen Linienstruktur an den ’Aktiven Knoten’ eines optischen Einfaserringes In Bild 5 erfolgt die Verbindung eines optischen Einfaserringes mit einer optischen Linienstruktur über ein SIMATIC NET Optical Link Module, das am Einfaserring als ’Aktiver Knoten’...
  • Page 15 6ZB5530–3AB00–0BA0/01 SIMATIC NET OLM12M Eingestelle Betriebsarten: A=Ring (active), P=Ring (passive), L=Line, I=Inactive Bild 6: Ankopplung einer optischen Linienstruktur an einen ’Passiven Knoten’ eines optischen Einfaserrin- In Bild 6 erfolgt die Verbindung eines optischen Einfaserringes mit einer optischen Linienstruktur über ein SIMATIC NET Optical Link Module, das am Einfaserring als ’Passiver Knoten’ betrieben wird.
  • Page 16 6ZB5530–3AB00–0BA0/01 SIMATIC NET OLM12M Eingestelle Betriebsarten: A=Ring (active), P=Ring (passive), I=Inactive Bild 7: Kopplung von zwei optischen Einfaserringen über einen ’Passiven Knoten’. In Bild 7 erfolgt die Verbindung von zwei optischen Einfaserringen über ein SIMATIC NET Optical Link Module, das am Einfaserring links im Bild als ’Passiver Knoten’ und am Einfaserring rechts im Bild als ’Aktiver Knoten’...
  • Page 17 6ZB5530–3AB00–0BA0/01 SIMATIC NET OLM12M Gemeinsamer Betrieb von OLM12M mit OLM/P3 oder OLM/P4 Die SIMATIC NET Optical Link Module OLM12M wurden speziell für die schnelle optische Übertra- gung mit 12 MBit/s entwickelt. Für die Übertragungsgeschwindigkeiten 187,5 kBit/s, 500 kBit/s und 1,5 MBit/s können Sie bei Ver- wendung der Linientopologie OLM12M und OLM/P beliebig mischen.
  • Page 18 SIMATIC NET OLM12M Gemeinsamer Betrieb von OLM12M mit OLP Die Kombination von OLM12M und OLP im optischen Einfaserring erfordert die Einhaltung von Randbedingungen. Bitte sprechen Sie mit Ihrem SIEMENS–Ansprechpartner über Einsatzmöglich- keiten von OLM12M und OLP. Copyright Siemens AG 1997...
  • Page 19 6ZB5530–3AB00–0BA0/01 SIMATIC NET OLM12M Betriebsarten Jeder optische Kanal kann individuell in vier verschiedene Betriebsarten geschaltet werden. Mit einer Ausnahme können die Betriebsarten der beiden Kanäle beliebig kombiniert werden. Nichterlaubt ist die Kombination Ring (passiv) auf beiden Kanälen eines SIMATIC NET Optical Link Modules, da diese Kombination indirekt einen Multimasteranschluß...
  • Page 20 6ZB5530–3AB00–0BA0/01 SIMATIC NET OLM12M Inbetriebnahme Sicherheitshinweise Verwenden Sie die SIMATIC NET Optical Link Module OLM12M nur wie in der vorlie- genden Form der “Beschreibung und Betriebsanleitung” vorgesehen. Beachten Sie insbesondere alle Warnungen und sicherheitsrelevanten Hinweise. Betreiben Sie die Optical Link Module nur mit einer Sicherheitskleinspannung nach IEC 950/EN 60 950/VDE 0805 von maximal +32 V (typ.
  • Page 21 6ZB5530–3AB00–0BA0/01 SIMATIC NET OLM12M Die EU–Konformitätserklärungen werden gemäß der obengenannten EU–Richtlinie für die zustän- digen Behörden zur Verfügung gehalten bei: Siemens Aktiengesellschaft Bereich Automatisierungstechnik Industrielle Kommunikation SIMATIC NET (AUT93) Postfach 4848 D–90327 Nürnberg Die Module erfüllen folgende Anforderungen: Einsatzbereich Anforderungen an Störaussendung Störfestigkeit...
  • Page 22 6ZB5530–3AB00–0BA0/01 SIMATIC NET OLM12M Inbetriebnahme Wählen Sie zunächst die für Ihre Gegebenheiten in Frage kommende Netztopologie. Anschließend erfolgt die Inbetriebnahme der Optical Link Module in folgenden Schritten: Überprüfen und gegebenenfalls einstellen der DIL–Schalter: Anpassung des Optical Link Modul OLM12M an die gewünschte Übertragungsgeschwin- digkeit (werkseitige Einstellung: 12 MBit/s) Anpassung des Optical Link Modul OLM12M an die gewünschte Topologie durch Einstel-...
  • Page 23 6ZB5530–3AB00–0BA0/01 SIMATIC NET OLM12M Einstellen der Übertragungsgeschwindigkeit Die Übertragungsgeschwindigkeit wird über die Schiebeschalter S1 und S2 eingestellt. Die folgenden Abbildungen zeigen die Einstellungen für die verschiedenen Übertragungsgeschwin- digkeiten. (Voreinstellung) Bild 10: Einstellen der Übertragungsgeschwindigkeit Schieben Sie zum Umschalten die Schiebeschalter mit einem spitzen Gegenstand in die ent- sprechende Stellung.
  • Page 24 6ZB5530–3AB00–0BA0/01 SIMATIC NET OLM12M Einstellen der Betriebsart Die Betriebsart für Kanal 2 wird über die Schiebeschalter S7 und S8 eingestellt. Die folgenden Abbildungen zeigen die Einstellungen für die verschiedenen Betriebsarten für Kanal 2. (Voreinstellung) Bild 11: Einstellen der Betriebsart für Kanal 2 (CH2) Die Betriebsart für Kanal 3 wird über die Schiebeschalter S4 und S5 eingestellt.
  • Page 25 6ZB5530–3AB00–0BA0/01 SIMATIC NET OLM12M Einstellen der Leitungsüberwachung (Monitor) Die Leitungsüberwachung für Kanal 2 kann über den Schiebeschalter S6 unabhängig von der Be- triebsart ausgeschaltet werden. Die folgenden Abbildungen zeigen die Einstellungen, um für Kanal 2 die Leitungsüberwachung ein- zuschalten (Monitor on) bzw. auszuschalten (Monitor off).
  • Page 26 6ZB5530–3AB00–0BA0/01 SIMATIC NET OLM12M Einstellen der Busabschlußwiderstände für Kanal 1 Die Schalter zum Einstellen der Busabschlußwiderstände (Termination) finden Sie an der Front- platte des OLM12M. Schieben Sie beide Schalter in Stellung ’on’, – wenn die Anschlußleitung Optical Link Modul OLM12M/Endgerät länger als 5 Meter ist.
  • Page 27 6ZB5530–3AB00–0BA0/01 SIMATIC NET OLM12M Installieren Anschließen der optischen Busleitungen Bild 18: Ansicht der Modulunterseite mit den optischen Kanälen 2 und 3 1 = CH3, Optischer Sender 2 = CH3, Optischer Empfänger 3 = CH2, Optischer Sender 4 = CH2, Optischer Empfänger Verbinden Sie die einzelnen Optical Link Module durch eine Duplex–LWL–Leitung mit Duplex...
  • Page 28 6ZB5530–3AB00–0BA0/01 SIMATIC NET OLM12M Montieren der SIMATIC NET Optical Link Module OLM12M Die SIMATIC NET Optical Link Module OLM12M sind entweder auf einer 35 mm Hutschiene nach DIN EN 50 022 oder direkt auf einer ebenen Unterlage montierbar. Wählen Sie den Montageort so, daß die in den technischen Daten angegebenen klimatischen Grenzwerte eingehalten werden.
  • Page 29 6ZB5530–3AB00–0BA0/01 SIMATIC NET OLM12M Montieren auf eine Montageplatte Die Optical Link Module sind mit drei Durchgangsbohrungen versehen. Diese ermöglichen eine Montage auf einer beliebigen ebenen Unterlage – z. B. auf der Montageplatte eines Schaltschran- kes. Versehen Sie die Montageplatte mit drei Bohrungen entsprechend der Bohrschablone in Bild 20.
  • Page 30 6ZB5530–3AB00–0BA0/01 SIMATIC NET OLM12M Anschließen der elektrischen RS485–Busleitungen Verwenden Sie als RS 485–Busleitung nur geschirmte und verdrillte SIMATIC NET Zweidraht–Lei- tungen für PROFIBUS. Beachten Sie, daß Sie gleiche Adern (grün bzw. rot) bei allen Busanschlüssen eines Segmentes einheitlich jeweils am gleichen Anschluß A bzw. B anschließen müssen.
  • Page 31 6ZB5530–3AB00–0BA0/01 SIMATIC NET OLM12M Verwenden Sie bei hoher Beanspuchung der RS485–Busleitung auf Zug eine externe Zugent- lastung. Fixieren Sie den Klemmblock durch Verschrauben des Befestigungsflansches. Anschließen der Betriebsspannungsversorgung Bild 23: Betriebsspannungsversorgung M, L1 – Anschlußbelegung 4poliger Klemmblock (1=Befestigungsflansch) Versorgen Sie das SIMATIC NET Optical Link Modul OLM12M nur mit einer stabilisierten Si- cherheitskleinspannung nach IEC 950/ EN 60 950/ VDE 0805 von maximal +32V (typ.
  • Page 32 6ZB5530–3AB00–0BA0/01 SIMATIC NET OLM12M Anschlüsse des Meldekontaktes am 4poligen Klemmblock : Klemme F1 und F2. Bitte achten Sie unbedingt auf die korrekte Anschlußbelegung des 4poligen Klemmblocks. Sorgen Sie für eine ausreichende elektrische Isolierung der Anschlußleitungen der Meldekontakte. Eine Fehlbelegung kann zu einer Zerstörung der Optical Link Module führen.

  • Page 33: Led-Anzeigen

    6ZB5530–3AB00–0BA0/01 SIMATIC NET OLM12M LED–Anzeigen System rot/ grüne LED leuchtet nicht: Versorgungsspannung fehlt oder interne Spannungsversorgung ist defekt leuchtet rot: LWL–Unterbrechung auf einem oder beiden optischen Empfangskänalen leuchtet grün: keine Störung auf den LWL–Verbindungen, Spannungsversorgung ist in Ordnung CH1 (Channel)
  • Page 34 6ZB5530–3AB00–0BA0/01 SIMATIC NET OLM12M Hilfe bei Betriebsstörungen LED–Anzeige Mögliche Fehlerursache Meldekontakt System–LED leuchtet nicht - Versorgungsspannung ausgefallen meldet - OLM12M defekt System–LED leuchtet rot - Unterbrechung des Empfangs–LWL zum Partnermo- dul bei CH2 oder CH3 (zum Lokalisieren des defek- ten Kanals siehe bei ’CH2, CH3–LED leuchtet nicht’) meldet - Nichtverwendeter CH2 oder CH3 ist nicht in Be–...
  • Page 35 6ZB5530–3AB00–0BA0/01 SIMATIC NET OLM12M Hinweis: Unterstützt die von Ihnen zur Konfiguration Ihres PROFIBUS–Netzes verwendete Projektierungs- software den PROFIBUS–Parameter TTD nicht, dann vergrößern Sie stattdessen die beiden Zeiten min. TSDR und max. TSDR jeweils um 2 x TTD (die Reaktionszeit des Responders wird um die Übertragungsverzögerungszeit für den Hin–...

  • Page 36: Technische Daten

    6ZB5530–3AB00–0BA0/01 SIMATIC NET OLM12M Technische Daten Technische Daten Betriebsspannung (Sicherheitskleinspannung, SELV) 24 VDC (18V bis 32V) Stromaufnahme max. 250 mA Übertragungsgeschwindigkeit 12 MBit/s, 1,5 MBit/s, 500 kBit/s, 187,5 kBit/s Einstellung Übertragungsgeschwindigkeit über Schiebeschalter Einstellung Betriebsart individuell für jeden Kanal über Schiebeschalter –9...
  • Page 37 6ZB5530–3AB00–0BA0/01 SIMATIC NET OLM12M Meldekontakt maximale Schaltleistung maximale Schaltspannung 32 VDC maximaler Schaltstrom Elektromagnetische Verträglichkeit (EMV) Störaussendung Grenzwertklasse A (EN 55022) Störfestigkeit gegen statische Entladung Auf Schirmanschluß und Gehäuseteile: 6 kV Kontak- tentladung (IEC 1000–4–2) Störfestigkeit gegen Hochfrequenzeinstrahlung 10 V/m bei 80% Amplitudenmodulation mit 1kHz, 80MHz –...
  • Page 38 Anhang 10.1 RS 485–Busleitungen für PROFIBUS SIEMENS bietet unterschiedliche Varianten von Busleitungen für PROFIBUS für verschiedene Ein- satzgebiete an. Weitere Informationen finden Sie im SIMATIC NET Industrielle Kommunikation IK10 /8/ bzw. im Handbuch für PROFIBUS Netze /7/ Copyright Siemens AG 1997...
  • Page 39 6ZB5530–3AB00–0BA0/01 SIMATIC NET OLM12M 10.2 Konfektionieren von Plastik–LWL mit Simplex–Stecker Simplex–Stecker Mit jedem Optical Link Module (OLM) werden acht Stück Simplex–Stecker ausgeliefert. Die Sim- plex–Stecker lassen sich ohne spezielle Hilfsmittel problemlos montieren. Simplex–Stecker sind nicht einzeln bestellbar. Bild 27: Simplex Stecker für Simplex Ader Die Simplex–Stecker enthalten keine Zugentlastung.
  • Page 40 6ZB5530–3AB00–0BA0/01 SIMATIC NET OLM12M Konfektionieren der Plastik–LWL mit Simplex–Steckern Adernumhüllung der Simplex–Ader Lichtwellenleiter bis zum Anschlag in Achten Sie darauf, daß die Faser voll- auf eine Länge von mindestens den Simplex–Stecker einführen. ständig aus der Steckerspitze heraus- 3mm mit einer Abisolierzange ent- ragt.
  • Page 41 6ZB5530–3AB00–0BA0/01 SIMATIC NET OLM12M Lieferumfang SIMATIC NET OLM12M 1 Stk. SIMATIC NET Optical Link Module OLM12M für PROFIBUS 8 Stk. Simplex–Stecker für Plastik–Lichtwellenleiter 980/1000µm (paarweise auch als Duplex–Stecker verwendbar). 1 Stk. Anforderungsformular für Beschreibung und Betriebsanleitung Im Lieferumfang nicht enthalten sind: Plastik–Lichtwellenleiter, Meterware...
  • Page 42 6ZB5530–3AB00–0BA0/01 SIMATIC NET OLM12M Literaturhinweise Wrobel, Christoph (Herausgeber): “Optische Übertragungstechnik in industrieller Praxis”, Hüthig Buch Verlag GmbH, Heidelberg 1994 G. Mahlke, P Gössig: “Lichtwellenleiterkabel: Grundlagen, Kabeltechnik” 3. Auflage, Berlin 1992 SIMATIC NET PROFIBUS basiert auf folgenden Standards, Normen und Richtlinien: EN 50170–1–2: 1996...
  • Page 43 6ZB5530–3AB00–0BA0/01 SIMATIC NET OLM12M Abkürzungsverzeichnis Deutsche Industrie Norm Elektrostatisch gefährdete Bauelemente Europäische Norm EMV (EMC) Elektromagnetische Verträglichkeit IEEE Institution of Electrical and Electronic Engineers ISO/OSI International Standards Organization / Open System Interconnection Local Area Network Light Emitting Diode Lichtwellenleiter Optical Link Module...
  • Page 44 6ZB5530–3AB00–0BA0/01 SIMATIC NET OLM12M Copyright Siemens AG 1997...
  • Page 47 Alle Rechte vorbehalten, insbesondere für den Fall der Patenterteilung oder GM–Eintragung. Copyright Siemens AG 1997 All Rights Reserved We have checked the contents of this manual for agreement with the hardware described. Since devi- ations cannot be precluded entirely, we cannot guarantee full agreement. However, the data in this manual are reviewed regularly and any necessary corrections included in subsequent editions.
  • Page 48 We would point out that the contents of this product documentation shall not become a part of or modify any prior or existing agreement, commitment or legal relationship. The Purchase Agreement contains the complete and exclusive obligations of Siemens. Any statements con- tained in this documentation do not create new warranties or restrict the existing warranty.
  • Page 49 ....... Components Shipped with the SIMATIC NET OLM12M .....
  • Page 50 Duplex fiber-optic cable Bus connector terminating resistor not activated Bus connector terminating resistor activated Active bus node Master Passive bus node Slave SIMATIC NET OLM12M optical link module Important note “Activities” to be performed by the user. Copyright Siemens AG 1997...
  • Page 51 SIMATIC NET OLM12M Introduction The SIMATIC NET OLM12M optical link modules are intended for use in optical PROFIBUS field bus networks. They allow the conversion of electrical PROFIBUS interfaces (RS 485) to optical PROFIBUS interfaces and vice-versa. You can integrate the modules in existing PROFIBUS field bus networks to make use of the well-known advantages of optical transmission techniques.
  • Page 52 6ZB5530–3AB00–0BA0/01 SIMATIC NET OLM12M The distance between two modules connected by fiber-optic cables is shown in the table below. Fiber Type Distance Between Two OLM12M Modules Plastic cable 0.1 m to 50 m 980/1000 µm with maximum 200 dB/km path attenuation...

  • Page 53: General Functions

    1.5 Mbps, 500 Kbps and 187.5 Kbps. Signal Regeneration The SIMATIC NET OLM12M optical link modules regenerate the signal shape and amplitude of the received data. With this function, it is possible to cascade any number of modules in a bus topology, and up to 55 modules in a ring topology on fiber-optic cable connections.
  • Page 54 Figure 2: Optical Bus Structure The individual SIMATIC NET OLM12M optical link modules are connected together in pairs by a duplex FO cable. All the optical channels connected to the optical bus structure are switched to the “Line” mode. The optical channels at the start and end of the bus must be switched to the “Inactive”...

  • Page 55: Star Topology

    Several SIMATIC NET OLM12M optical link modules are connected together to form an active PROFIBUS star coupler. Further SIMATIC NET OLM12M optical link modules are connected to these OLMs via FO cable. The SIMATIC NET OLM12M optical link modules of the star coupler are interconnected via the electrical channels.
  • Page 56 SIMATIC NET OLM12M optical link modules in the ’Ring (passive)’mode can be cascaded in the single-fiber ring. Up to 55 SIMATIC NET OLM12M optical link modules can be operated in a single-fiber ring. Individual DTEs or a complete PROFIBUS segment with a maximum of 31 nodes can be connected to each SIMATIC NET OLM12M optical link module via the electrical channel with its RS 485 interface.
  • Page 57 6ZB5530–3AB00–0BA0/01 SIMATIC NET OLM12M Combined Topologies Bus, star and ring topologies can be mixed. Some examples of mixed topologies are shown below. Mode settings: A=Ring (active), L=Line, I=Inactive, P = Ring (passive) Figure 5: Connecting an Optical Bus Structure to the ’Active Nodes’ of an Optical Single-Fiber Ring.
  • Page 58 6ZB5530–3AB00–0BA0/01 SIMATIC NET OLM12M Mode settings: A=Ring (active), P=Ring (passive), L=Line, I=Inactive Figure 6: Connection of an Optical Bus Structure to a “Passive Node” of an Optical Single-Fiber Ring Figure 6 shows the connection of an optical single-fiber ring with an optical bus structure via a SIMATIC NET optical link module that is operated in the single-fiber ring as a ’Passive Node’.
  • Page 59 6ZB5530–3AB00–0BA0/01 SIMATIC NET OLM12M Mode settings: A=Ring (active), P=Ring (passive), I=Inactive Figure 7: Connection of Two Optical Single-Fiber Rings via a ’Passive Node’. Figure 7 shows the connection of two optical single-fiber rings via a SIMATIC NET optical link module operated in the single-fiber ring on the left of the picture as a ’passive node’ and in the single-fiber ring on the right of the picture as an ’Active Node’.
  • Page 60 SIMATIC NET OLM12M Operating OLM12M Modules with OLM/P3 or OLM/P4 Modules The SIMATIC NET OLM12M optical link modules were specially designed for fast optical transmission at 12 Mbps. At transmission rates of 187.5 Kbps, 500 Kbps and 1.5 Mbps, you can mix OLM12M and OLM/P modules as required when using a bus topology.
  • Page 61 Operating OLM12M Modules with OLPs The combination of OLM12M modules and OLPs in an optical single-fiber ring is only possible when certain conditions are met. Please contact your SIEMENS representative for more detailed information about using OLM12M modules with OLPs.
  • Page 62 6ZB5530–3AB00–0BA0/01 SIMATIC NET OLM12M Modes Each optical channel can be switched separately to one of four different modes. With one exception, any combination of the modes on the two channels is possible. The exception is the combination of ring (passive) on both channels of a SIMATIC NET optical link module since this combination implicitly means a multimaster connection to the optical single-fiber rings.

  • Page 63: Notes On Safety

    SIMATIC NET OLM12M Startup Notes on Safety Use the SIMATIC NET OLM12M optical link module only as explained in this “Description and Operating Manual”. Note all warnings and instructions relevant to safety. Operate the optical link module only with a safety extra-low voltage complying with IEC 950/EN 60 950/VDE 0805 of maximum +32 V (typically +24 V).
  • Page 64 6ZB5530–3AB00–0BA0/01 SIMATIC NET OLM12M The EU conformity declarations are kept for the authorities responsible according to the EU directive named above at the following address: Siemens Aktiengesellschaft Bereich Automatisierungstechnik Industrielle Kommunikation SIMATIC NET (AUT93) Postfach 4848 D-90327 Nürnberg Germany The modules meet the following requirements:...
  • Page 65 6ZB5530–3AB00–0BA0/01 SIMATIC NET OLM12M Starting Up Select the network topology to suit your situation. You then install and start up the optical link modules following the steps outlined below: Check and, if necessary, make the appropriate settings on the DIL switch: Set the OLM12M optical link module to the required transmission rate (default setting: 12 Mbps).

  • Page 66: Setting The Transmission Rate

    6ZB5530–3AB00–0BA0/01 SIMATIC NET OLM12M Setting the Transmission Rate The transmission rate is set with switches S1 and S2. The following diagrams show the settings for the various transmission rates. 12 Mbps 1.5 Mbps 500 Kbps 187.5 Kbps (default) Figure 10: Setting the Transmission Rate Set the switches using a pointed object.
  • Page 67 6ZB5530–3AB00–0BA0/01 SIMATIC NET OLM12M Setting the Mode The mode for channel 2 is set using switches S7 and S8. The following diagram show the settings for the various modes on channel 2. (default) Figure 11: Setting the Mode for Channel 2 (CH2) The mode on channel 3 is set with switches S4 and S5.
  • Page 68 6ZB5530–3AB00–0BA0/01 SIMATIC NET OLM12M Setting the Line Monitoring (Monitor) The line monitoring for channel 2 can be set with switch S6 regardless of the mode. The following diagrams show the settings to activate or deactivate line monitoring (Monitor on/Monitor off).
  • Page 69 6ZB5530–3AB00–0BA0/01 SIMATIC NET OLM12M Setting the Terminating Resistors for Channel 1 The switch for setting the terminating resistors (termination) is located on the front panel of the OLM12M. Set both switches to the ’on’ setting If the connecting cable between the optical link module OLM12M and the DTE is longer than 5 meters.

  • Page 70: Installation

    6ZB5530–3AB00–0BA0/01 SIMATIC NET OLM12M Installation Connecting the Optical LAN cables Figure 18: View from Below the Modules with Optical Channels 2 and 3 1 = CH3, optical transmitter 2 = CH3, optical receiver 3 = CH2, optical transmitter 4 = CH2, optical receiver Connect the optical link modules together using a duplex FO cable with duplex connectors or pairs of connectors.
  • Page 71 SIMATIC NET OLM12M Mounting the SIMATIC NET OLM12M Optical Link Module The SIMATIC NET OLM12M optical link modules can be mounted either on a 35 mm standard rail complying with DIN EN 50 022 or directly on a flat surface.
  • Page 72 6ZB5530–3AB00–0BA0/01 SIMATIC NET OLM12M Mounting the Module on a Plate The optical link modules have three holes drilled in them. This allows them to be mounted on any flat surface, for example on a mounting plate of a wiring closet.
  • Page 73 6ZB5530–3AB00–0BA0/01 SIMATIC NET OLM12M Connecting the Electrical RS485 LAN Cables For the RS 485 LAN cable, use only shielded twisted pair SIMATIC NET cables for PROFIBUS. Make sure that the same wires (green or red) are connected consistently to the same terminal A or B for all bus attachments in a segment.
  • Page 74 Power Supply M, L1 – Assignment of the 4-wire Terminal Block (1=securing flange) The SIMATIC NET OLM12M optical link module must be supplied with a stabilized safety extra-low voltage complying with IEC 950/ EN 60 950/ VDE 0805, max. +32V (typically +24V).

  • Page 75: Led Displays

    6ZB5530–3AB00–0BA0/01 SIMATIC NET OLM12M LED Displays System Red/green LED Not lit: No power supply or internal power supply defective Lit red: FO cable break on one or both optical receive channels Lit green: No fault on FO cables, power supply OK...

  • Page 76: Help With Problems

    6ZB5530–3AB00–0BA0/01 SIMATIC NET OLM12M Help with Problems LED Display Possible Cause of the Problem Signaling Contact System LED not lit - Power supply outage signals - OLM12M defective System LED lit red - Break on the receive FO cable to the partner module on CH2 or CH3 (to localize the defective channel, refer to ’CH2, CH3 LED not lit’)
  • Page 77 6ZB5530–3AB00–0BA0/01 SIMATIC NET OLM12M Note: If the configuration software you are using to configure your PROFIBUS network does not support the PROFIBUS parameter TTD, then increase the 2 x min. TSDR and max. TSDR by 2 x TTD (the reaction time of the responder is increased by the transmission delay time for the outward and inward path).

  • Page 78: Technical Data

    6ZB5530–3AB00–0BA0/01 SIMATIC NET OLM12M Technical Data Technical Data Power supply (safety extra-low voltage, SELV) 24 VDC (18V to 32V) Current consumption max. 250 mA Transmission rate 12 Mbps, 1.5 Mbps, 500 Kbps, 187.5 Kbps Transmission rate setting With DIL switch...
  • Page 79 6ZB5530–3AB00–0BA0/01 SIMATIC NET OLM12M FO connector Simplex / duplex Signaling contact Maximum switching power Maximum switching voltage 32 VDC Maximum switching current Electromagnetic compatibility (EMC) Noise emission Limit Class A (EN 55022) Immunity against static discharge On shield connection and casing parts: 6 kV contact...
  • Page 80 10.1 RS 485 LAN Cables for PROFIBUS SIEMENS provides different versions of LAN cables for PROFIBUS for different applications. For more detailed information, refer to the SIMATIC NET industrial communications networks catalog IK10 /8/ or the manual for PROFIBUS networks /7/...
  • Page 81 6ZB5530–3AB00–0BA0/01 SIMATIC NET OLM12M 10.2 Fitting Simplex Connectors to Plastic FO Cable Simplex Connectors Each optical link module (OLM) is shipped with eight simplex connectors. The simplex connectors can be fitted easily without special tools. Simplex connectors cannot be ordered separately.
  • Page 82 6ZB5530–3AB00–0BA0/01 SIMATIC NET OLM12M Fitting Simplex Connectors to Plastic Fiber-Optic Cable Remove at least 3 mm of the core Insert the fiber-optic cable as far as Make sure that the fiber extends beyond jacket of the simplex cord using possible into the simplex the tip of the connector.
  • Page 83 Description and Operating Instructions The product does not include the following: Plastic fiber-optic cable, sold in meters Tools for fitting fiber-optic connectors Description and Operating Instructions for SIMATIC NET OLM12M optical link modules Copyright Siemens AG 1997...
  • Page 84 EIA Standard RS-485 (April 1983): “Standard for electrical characteristics of generators and receivers for use in balanced digital multipoint systems” SIMATIC NET Manual for PROFIBUS Networks SIEMENS AG Order number: 6GK19705AC10-0AA0 SIMATIC NET Industrial Communications Networks Catalog IK10 SIEMENS AG Automation Group...
  • Page 85 6ZB5530–3AB00–0BA0/01 SIMATIC NET OLM12M Abbreviations Deutsche Industrie Norm (German Industrial Standard) Elektrostatically Sensitive Device European Standard Electromagnetic Compatibility IEEE Institution of Electrical and Electronic Engineers ISO/OSI International Standards Organization / Open System Interconnection Local Area Network Light Emitting Diode Fiber Optic...
