Hinweis:
Wenn das Schneckengehäuse richtig eingerastet ist, dann kommt der Verriege-
lungs-Schalter wieder aus der Vertiefung hervor.
3. Setzen Sie die Einfüllschale oben auf den Füllschacht und drücken Sie sie leicht
nach unten (siehe Abbildung K).
4. Setzen Sie den Stopfer in die Öffnung der Einfüllschale (Abbildung L).
Das Gerät ist jetzt betriebsbereit.
MONTAGE ZUR SPRITZGEBÄCKHERSTELLUNG

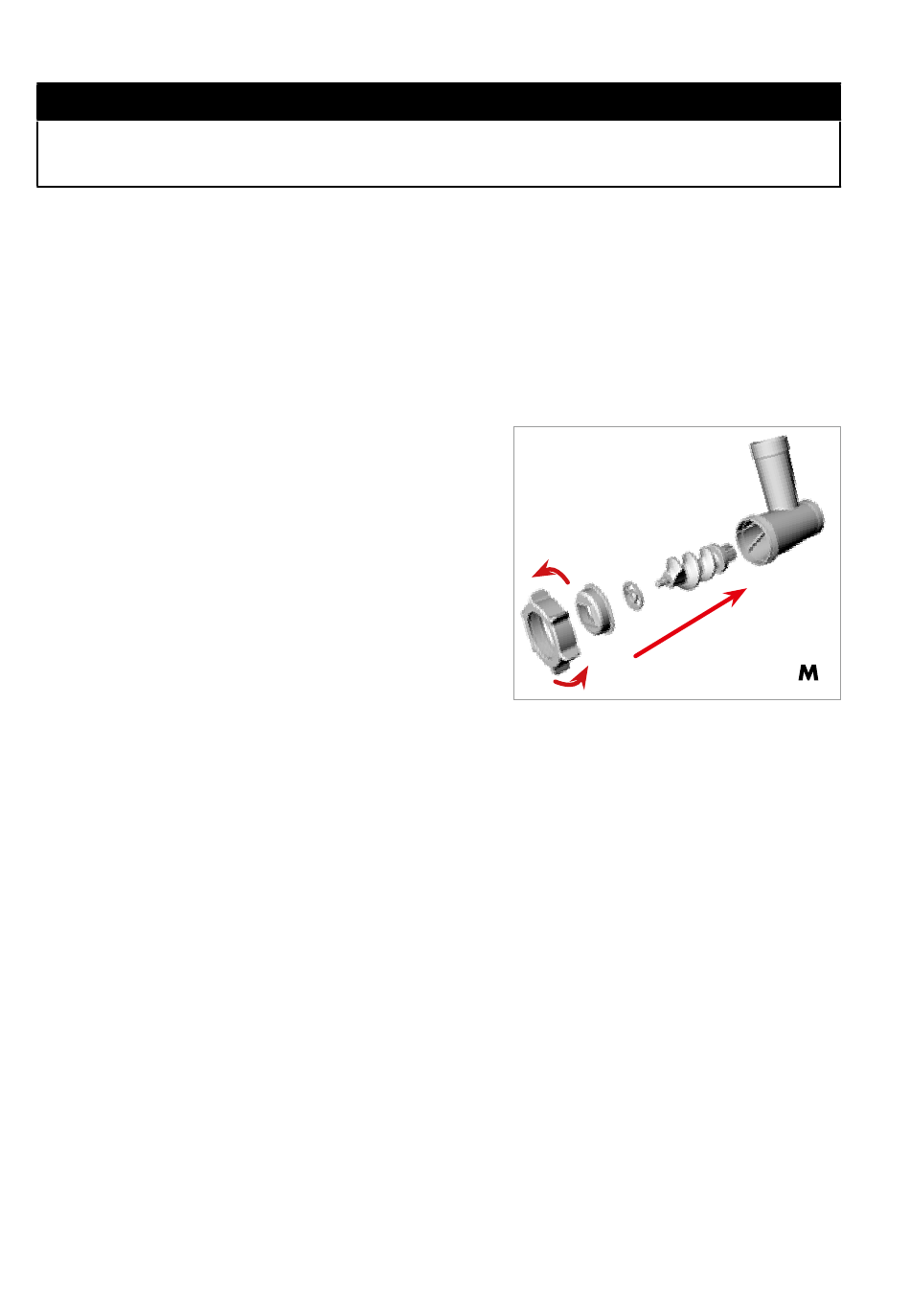

Nehmen Sie das Schneckengehäuse in die rech-
te Hand und setzen Sie mit der linken Hand die
Schnecke in das Schneckengehäuse ein.
Nehmen Sie jetzt die Schneckenführung. Die
flache Seite mit der Aussparung sollte beim Auf-
setzen zur Schnecke zeigen. Drehen Sie die
Schneckenführung dabei, bis die Aussparung
in der Scheibe über den Führungszapfen im
Schneckengehäuse gleitet.
Ist die Schnecke korrekt eingesetzt ragt das Kunst-
stoffteil einige Millimeter aus dem hinteren Teil des Schneckengehäuses heraus.
WICHTIG: Wenn die Bauteile deutlich über den Rand des Schneckengehäuses her-
ausragen, dann haben Sie vermutlich die Schnecke nicht weit genug eingesteckt.
Fassen Sie die Achse der Schnecke und rütteln und drehen Sie die Schnecke etwas,
bis sie sich nach innen schieben lässt. Wenden Sie keine Gewalt an! Wenn alles
korrekt zusammengesetzt schließt die Schneckenführung bündig mit dem Schnecken-
gehäuse ab.
Setzen Sie jetzt den Spritzgebäck-Vorsatz mit der flachen Seite auf das Schneckenge-
häuse und setzen Sie den Verschlussring darüber. Schrauben Sie den Verschlussring
vorn am Schneckengehäuse an und ziehen Sie den Verschlussring im Uhrzeigersinn
mit der Hand fest.
19
