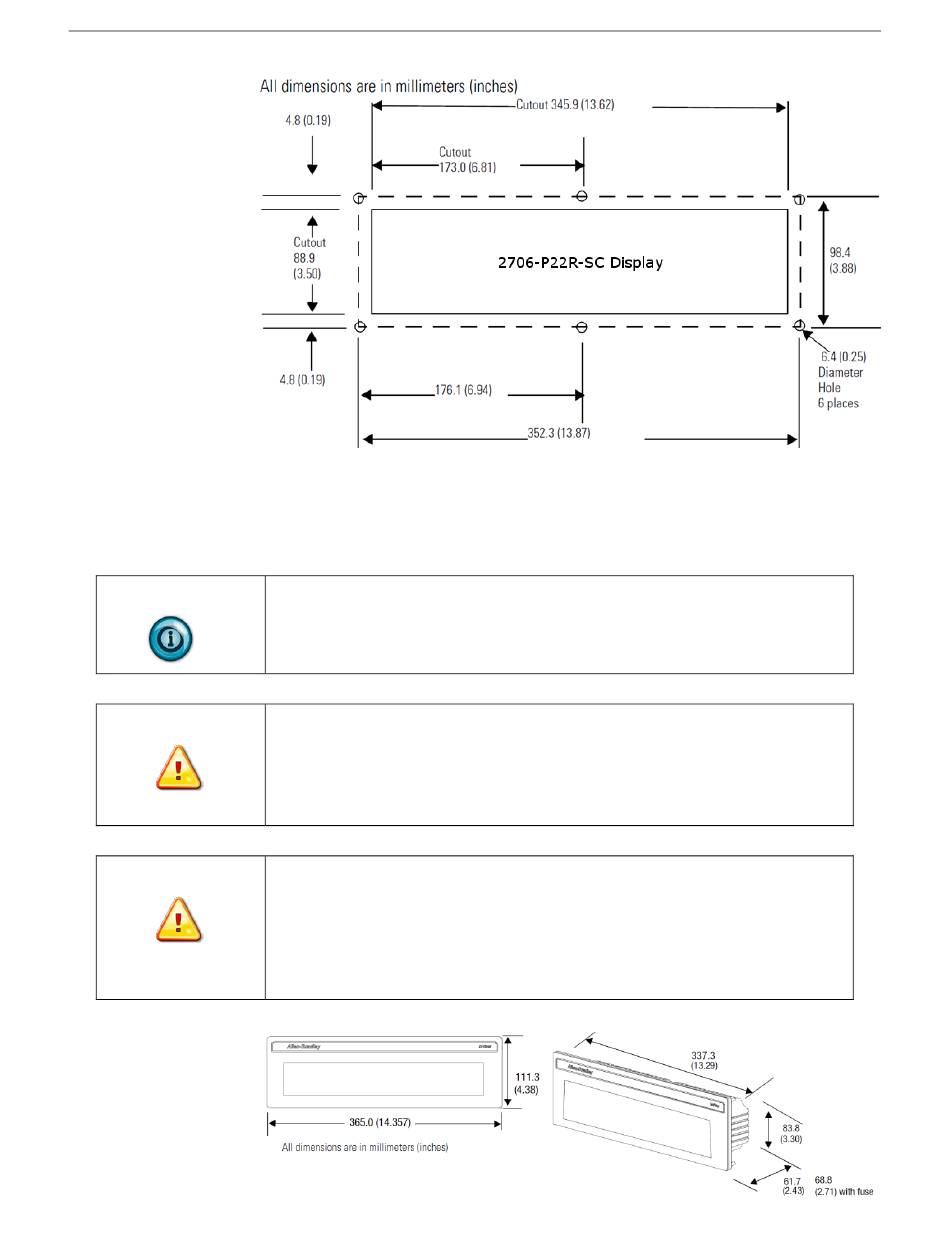

Panel Cutout Dimensions for 2706-P22-SC Display

1.9.1 Electrical Connections for 2706-P22-SC Display

The InView display requires 18 to 30 VDC, 0.5 A at 18 VDC.
The 2706-PCable1-SC is used for downloading messages only and must
NOTE
be removed after downloading is complete.
Before making power connections, make sure that the power is turned off.
WARNING
Improper wiring of the power connections may result in personal injury or
damage to the InView display. Make sure the area around the panel cutout
is clear. Make sure metal cuttings or debris did not enter any components
that may have been installed in the panel.
Avant d'effectuer les connexions électriques, assurez-vous que
WARNING
l'alimentation est coupée. Un mauvais câblage de l'alimentation risque
d'occasionner des blessures corporelles ou d'endommager l'afficheur
InView. Vérifiez que la zone autour de la découpe du panneau est
dégagée. Assurez-vous qu'aucun copeau de métal n'a pénétré dans les
composants déjà installés sur le panneau.
Chapter 1: Installing InView Message Display
User's Manual 0300277-02 Rev. D
1-25
