ESPAÑOL

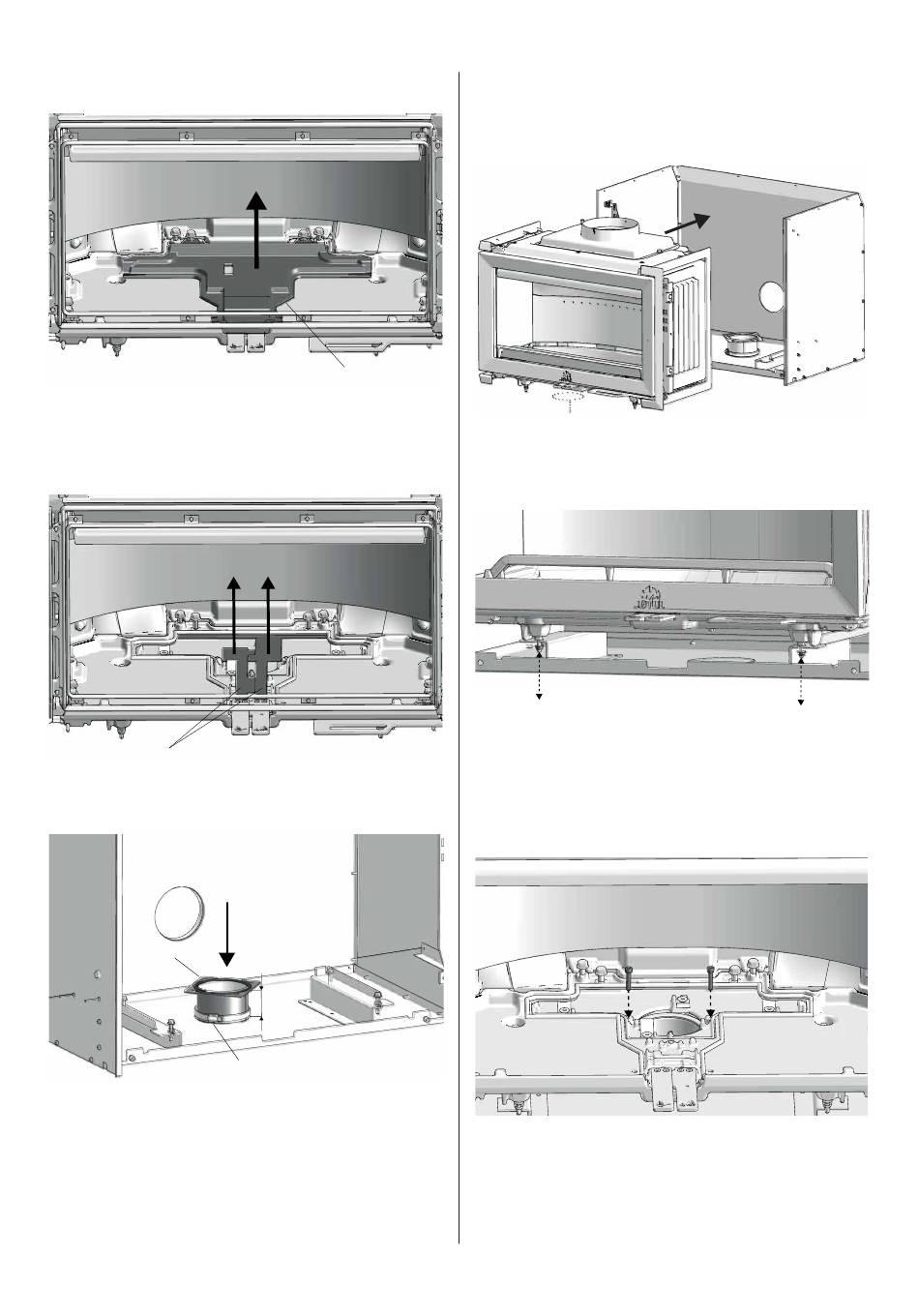

Fig. 28b
3. Levante e incline hacia afuera la parte inferior de la salida
de aire exterior (A).
Fig. 29
A
1. Retire las válvulas de ventilación (A)
Fig. 30
1
1. Coloque el adaptador de aire exterior con abrazadera para
tubo en la salida inferior del cassette.
2. Asegúrese de que la distancia entre la salida inferior y
80
A
55 mm
2
la parte superior del adaptador sea de aprox. 55 mm. El
adaptador debe descansar sobre la abrazadera.
Fig. 31
1. Vuelva a colocar el encastre en el cassette.
Fig. 32
1. Apriete las dos tuercas de la parte inferior de la cámara de
combustión para asegurarla en el cassette.
Puede volver a montar el soporte metálico (ver fi g. 17)
Fig. 33
1. Fije el adaptador de aire exterior en su sitio con dos tornillos
de 25 mm desde el interior de la cámara de combustión,
con una llave Allen de 5 mm. Los tornillos se encuentran
en la bolsa correspondiente.
Vuelva a montar todas las piezas en la cámara de combustión
y siga el mismo procedimiento en orden inverso.
