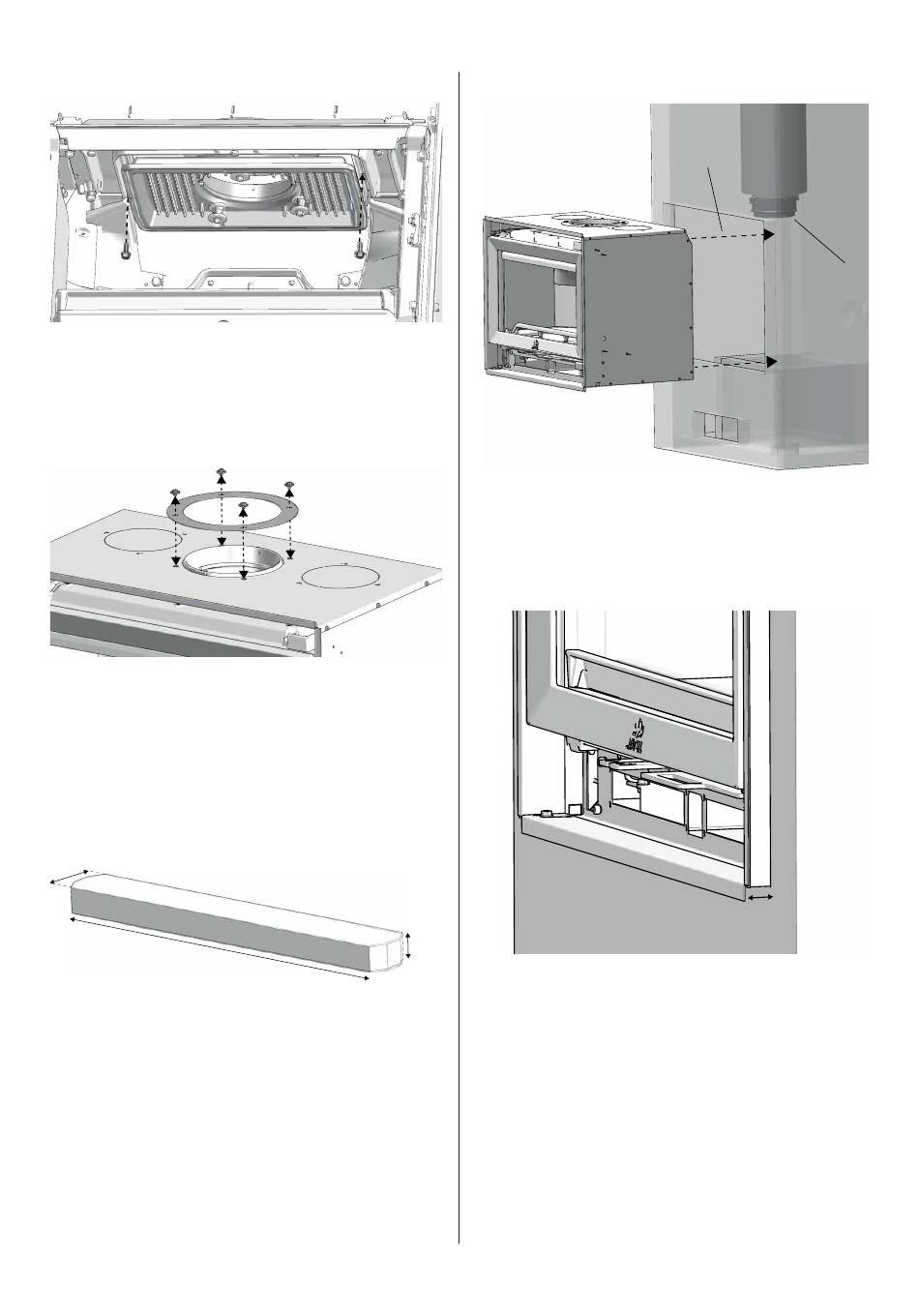

Fig. 10
1. Coloque la salida de humos en la cámara de combustión, y
hacia arriba a través de la abertura. Fíjela con los tornillos
de la fi g. 8.
Fig. 11
1. Desenrosque los 4 tornillos y las arandelas de la placa
superior del cassette.
2. Coloque el anillo metálico que se encuentra en la caja
suministrada con la estufa, alrededor de la salida de
humos, y fíjelo con los tornillos y las arandelas. No apriete
los tornillos por completo hasta que sepa que no es
necesario realizar más ajustes.
Fig. 12
20 mm
150 mm
1. Recorte una pequeña pieza de madera, con las
dimensiones de la fi gura anterior. Se utilizará como
herramienta para fi jar el adaptador a la salida de humos
desde el interior de la cámara de combustión.
El adaptador debe conectarse al tubo de tiro antes de colocar el
cassette en el cerco. Vea la fi g. 5a y los pasos 3-5 de la fi g. 5b.
Fig. 13a
1. Fije la pieza de madera en el adaptador, poniéndola en
tensión.
2. Coloque el cassette en el cerco en la posición correcta
Fig. 13b
10 mm
3. Asegúrese de que haya un espacio de 7 mm entre el borde
del cassette y el cerco.
ESPAÑOL
2
1
7mm
