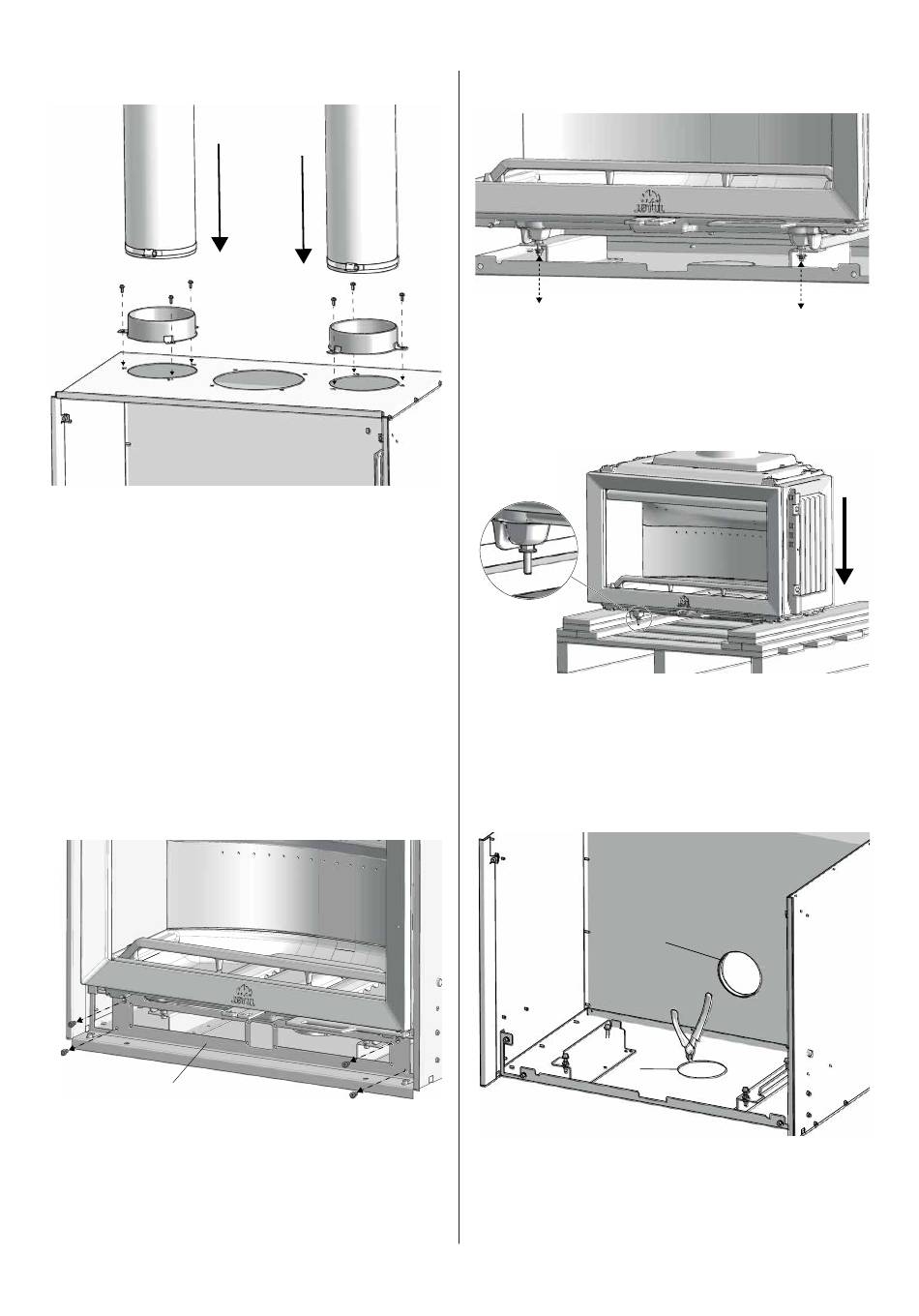

Fig. 16b
2. Fije las salidas de aire caliente al cassette, con los tornillos
de la bolsa que los incluye.
3. Coloque los tubos fl exibles en el exterior de las salidas
y apriete la abrazadera con un destornillador o una llave
de tubo de 7 mm. Los tornillos también se pueden ajustar
desde el interior.
4.8 Instalación de conexión de
aire exterior
Hay dos maneras de instalar la conexión de aire exterior:
trasera o inferior. Ambas opciones requieren que se retire
el cámara de combustion durante la instalación.
Empiece por retirar la parte superior del cassette, como se
muestra en la fi g. 7.
Fig 17
A
1. Desatornille los 4 tornillos que sujetan el soporte metálico
(A) con una llave Allen de 5 mm.
2. Saque el soporte metálico (A).
Fig. 18
1. Afl oje las dos tuercas de la parte inferior de la cámara de
combustión para liberar dicha cámara del cassette.
Extraiga con cuidado el encastre del cassette y colóquelo
sobre una superfi cie adecuada (véase la fi g. 19).
Fig. 19
1. Coloque el encastre en una superfi cie adecuada,
asegurándose de que el peso no descanse sobre los
tornillos de la parte inferior de la cámara de combustión.
Esto se puede hacer utilizando el palé y los materiales de
madera que vienen con el producto.
Fig. 20
B
1. Retire la cubierta de suministro de aire exterior (ya sea
trasera (A) o inferior (B)) con unos alicates.
ESPAÑOL
A
