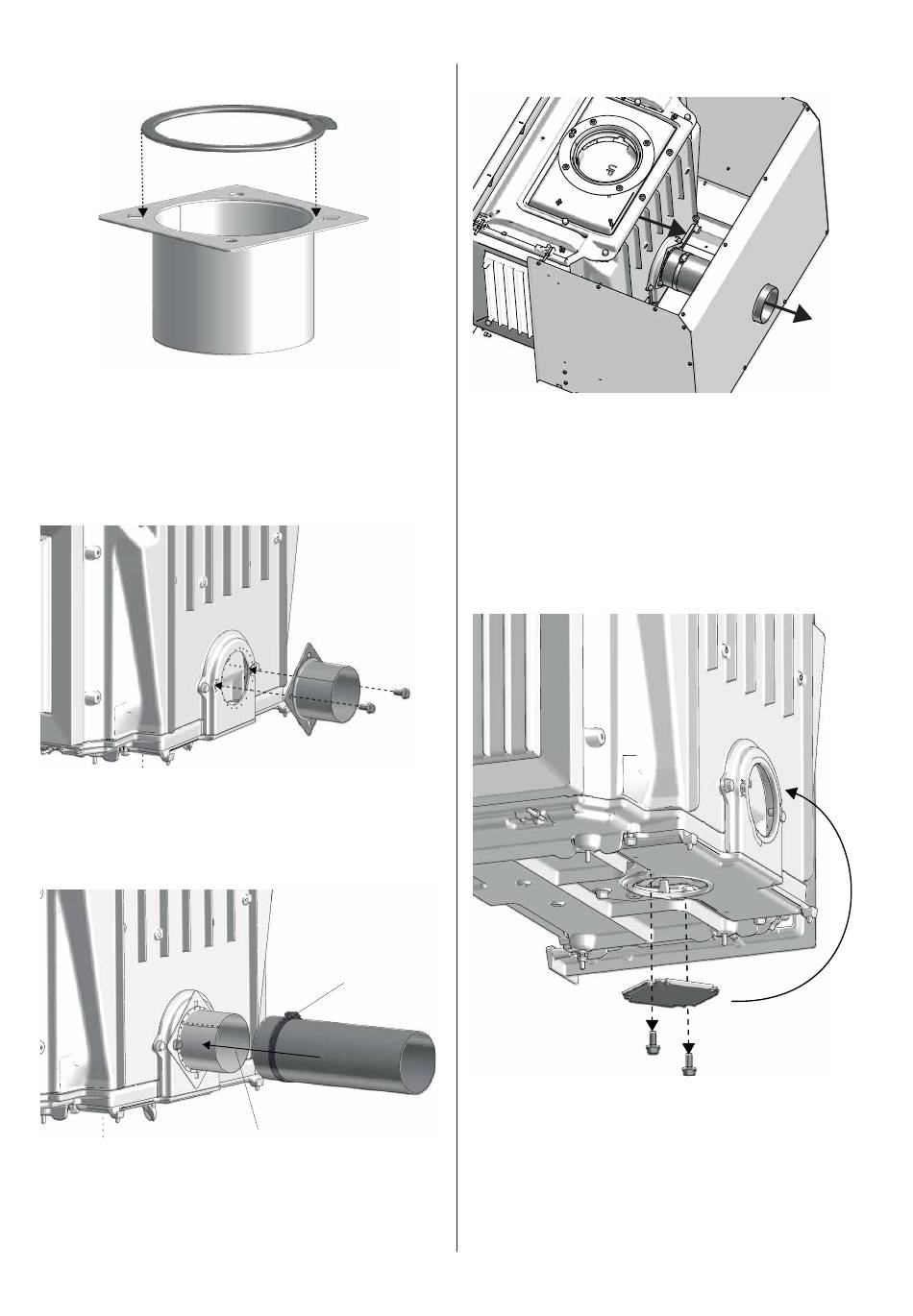

Fig. 21
1. Retirez le papier de protection du joint fourn. iPlacez le
joint sur l'adaptateur d'amenée d'air extérieur.
Amenée d'air frais - sortie arrière
Fig. 22
1. Montez l'adaptateur d'amenée d'air extérieur sur la sortie
arrière à l'aide des vis incluses dans le sachet de vis
(utilisez une clé de 13 mm).
Fig. 23
1. Placez un tuyau fl exible à l'extérieur de l'adaptateur
d'amenée d'air extérieur.
2. Serrez le collier de serrage avec un tournevis ou une clé à
douille de 7 mm.
2
1
Fig. 24
1. Placez l'insert dans la chambre de convection, avec le
tuyau à travers la sortie arrière. Le tuyau fl exible peut
également être installé de l'extérieur de la chambre de
convection.
Le support avant peut maintenant être remis en place (voir
fi g.17).
Amenée d'air frais - sortie inférieure
Fig. 25
1. Déplacez le couvercle d'air extérieur de la sortie inférieure
à la sortie arrière.
