Distribuzione dell'aria calda - opzionale
Vedere il capitolo 4.4 per informazioni sulla distribuzione dell'aria
di convezione/aria calda. Se necessario, estrarre l'inserto della
cassetta durante il collegamento della distribuzione dell'aria
calda (vedere le Fig. 7 e 17-19).

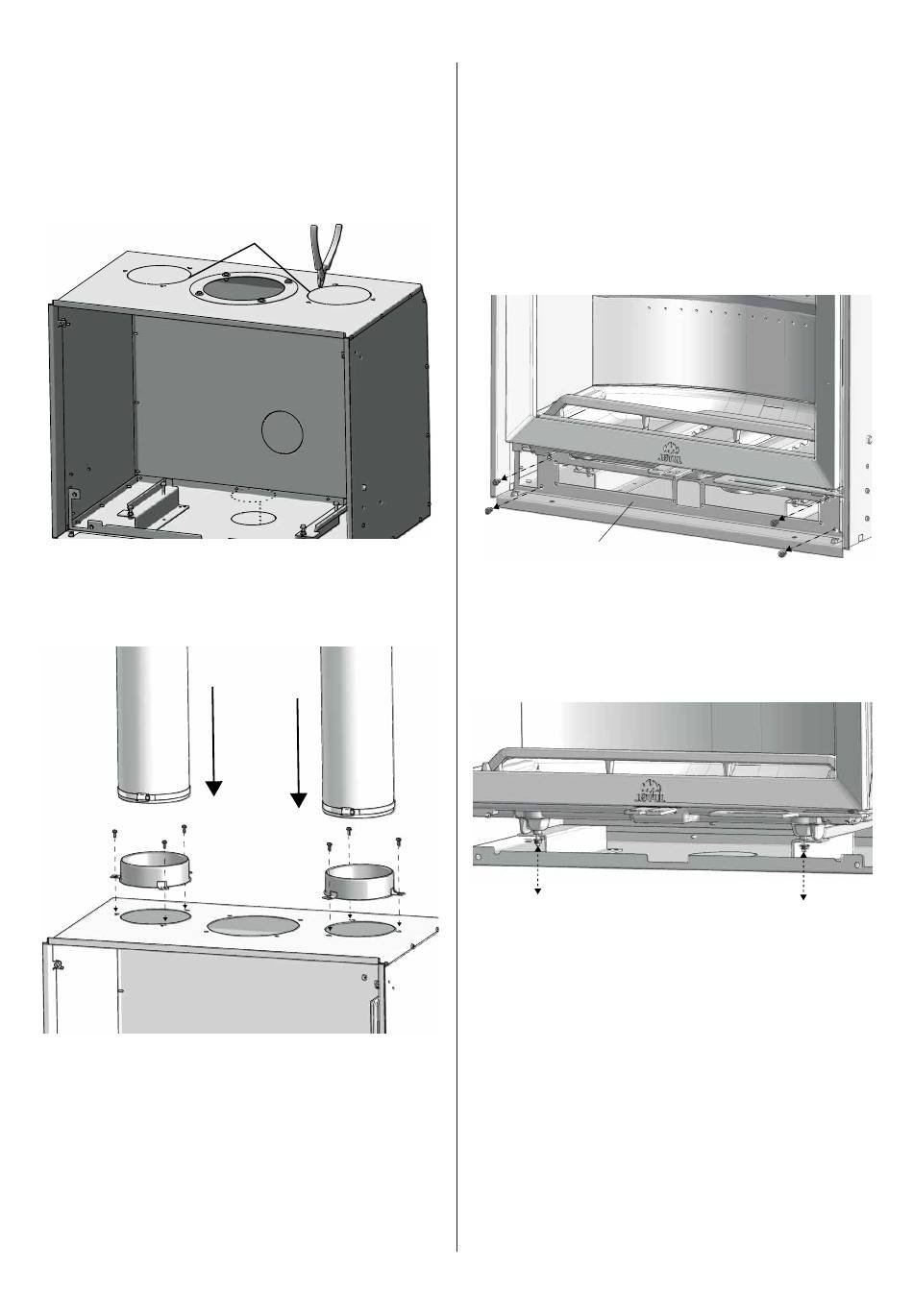

Fig. 16a
1. Utilizzare pinze per rimuovere i coperchi per i condotti
dell'aria calda.
Fig. 16b
2. Fissare le uscite dell'aria calda alla cassetta con le viti del
sacchetto delle viti.
3. Posizionare tubi fl essibili all'esterno delle uscite e serrare
la fascetta con un cacciavite o una chiave a bussola da
7 mm. Le viti possono anche essere montate dall'interno.
1
4.8 Montaggio del condotto per
l'aria esterna
Vi sono due modalità per installare il condotto per l'aria
esterna: posteriore o inferiore. Entrambe le opzioni
richiedono la rimozione dell'inserto dalla cassetta durante
l'installazione.
Iniziare togliendo la parte superiore della cassetta, come
mostrato nella Fig. 7.
Fig 17
A
1. Svitare le 4 viti che fi ssano la staff a anteriore (A) con una
chiave Allen da 5 mm.
2. Inclinare verso l'esterno la staff a anteriore (A).
Fig. 18
1. Allentare i due dadi nella parte inferiore della camera di
combustione, per liberare la camera di combustione dalla
cassetta.
Sollevare con attenzione l'inserto estraendolo dalla cassetta
e posizionarlo su una superfi cie idonea (vedere la Fig.
ITALIANO
19).
55
