FRANCAIS

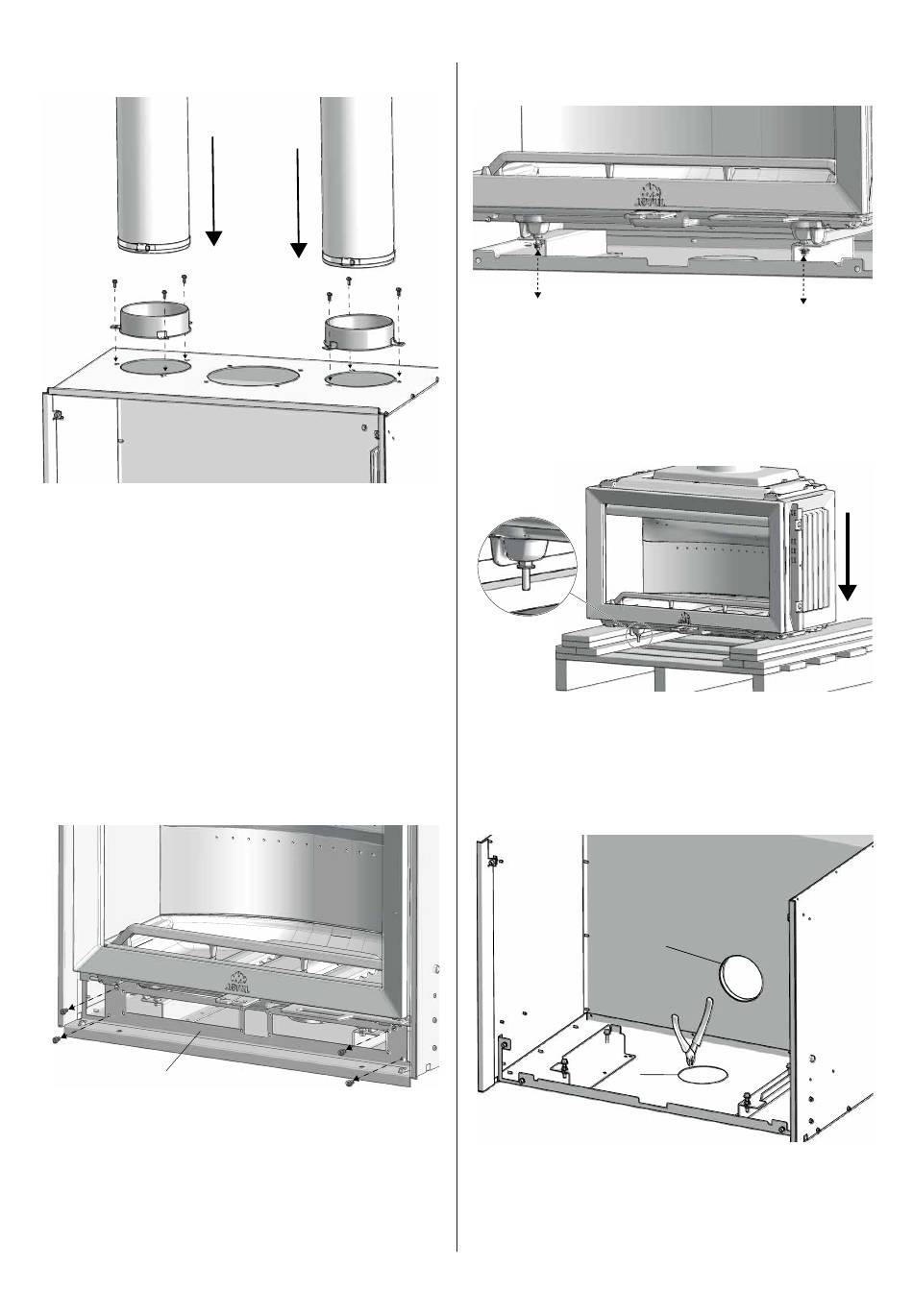

Fig. 16b
2. Fixez les sorties d'air chaud sur la cassette à l'aide des vis
se trouvant dans le sachet de vis.
3. Placez les tuyaux fl exibles à l'extérieur des prises et serrez
le collier avec un tournevis ou une clé à douille de 7 mm.
Les vis peuvent également être montées de l'intérieur.
4.8 Montage du raccord d'arrivée
d'air frais
Il existe deux manières d'installer le raccord d'air extérieur
: par l'arrière ou le fond. Les deux options nécessitent le
retrait de l'insert de la cassette lors de l'installation.
Commencez par retirer le haut de la cassette, comme
indiqué sur la fi g. 7.
Fig 17
A
1. Desserrez les 4 vis qui fi xent le support avant (A) avec une
clé six pans de 5 mm.
2. Inclinez le support avant vers l'extérieur (A).
34
Fig. 18
1. Desserrez les deux écrous situés au bas de la chambre de
combustion pour libérer celle-ci de la cassette.
Soulevez délicatement l'insert pour le sortir de la cassette
et placez-le sur une surface appropriée (voir fi g. 19).
Fig. 19
1. Placez l'insert sur une surface appropriée, en veillant à ce
qu'il ne repose pas sur les boulons situés au bas de la
chambre de combustion. Cela peut être fait en utilisant la
palette et les matériaux en bois fournis avec le produit.
Fig. 20
B
1. Retirez le couvercle de l'amenée d'air extérieur (arrière (A)
ou inférieur (B)) avec une pince.
A
