ESPAÑOL

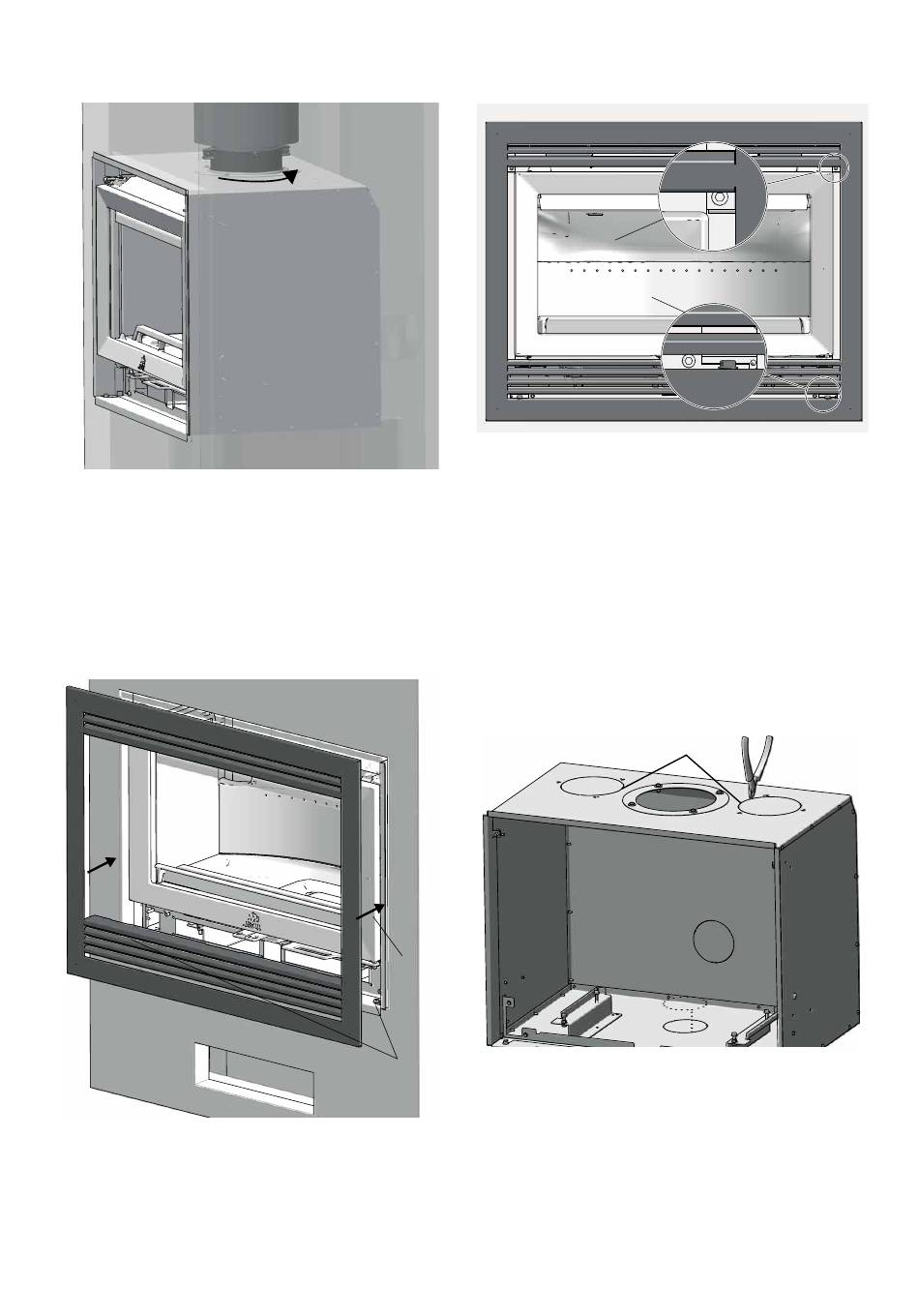

Fig. 14
1. Asegure el adaptador desde el interior girándolo, utilizando
la pieza de madera. Retire la pieza de madera una vez
montada.
Vuelva a instalar el defl ector superior de escape (fi g. 6), el
defl ector de escape (fi g. 39) y la placa defl ectora (fi g. 38). Vuelva
a fi jar la placa superior del cassette (fi g. 7).
Fig. 15a
1. Afl oje las dos tuercas de la parte inferior delantera del
cassette.
2. Empuje el marco en su lugar.
76
Fig. 15b
3. Fije la parte superior del marco en su sitio con dos tornillos
de 20 mm de largo de la bolsa de tornillos (idénticos en
ambos lados del marco), con una llave Allen de 5 mm.
4. Apriete las dos tuercas de la parte inferior delantera del
cassette (idénticas en ambos lados del marco) con una
llave de 10 mm.
Distribución de aire caliente – opcional
Consulte el capítulo 4.4 para obtener información sobre
la distribución de aire de convección / aire caliente. Si es
necesario, saque el inserto del casete cuando conecte la
distribución de aire caliente (vea las fi guras 7 y 17-19).
Fig. 16a
2
1. Utilice unos alicates para quitar las tapas de los conductos
1
de aire caliente.
1
2
1
