ESPAÑOL

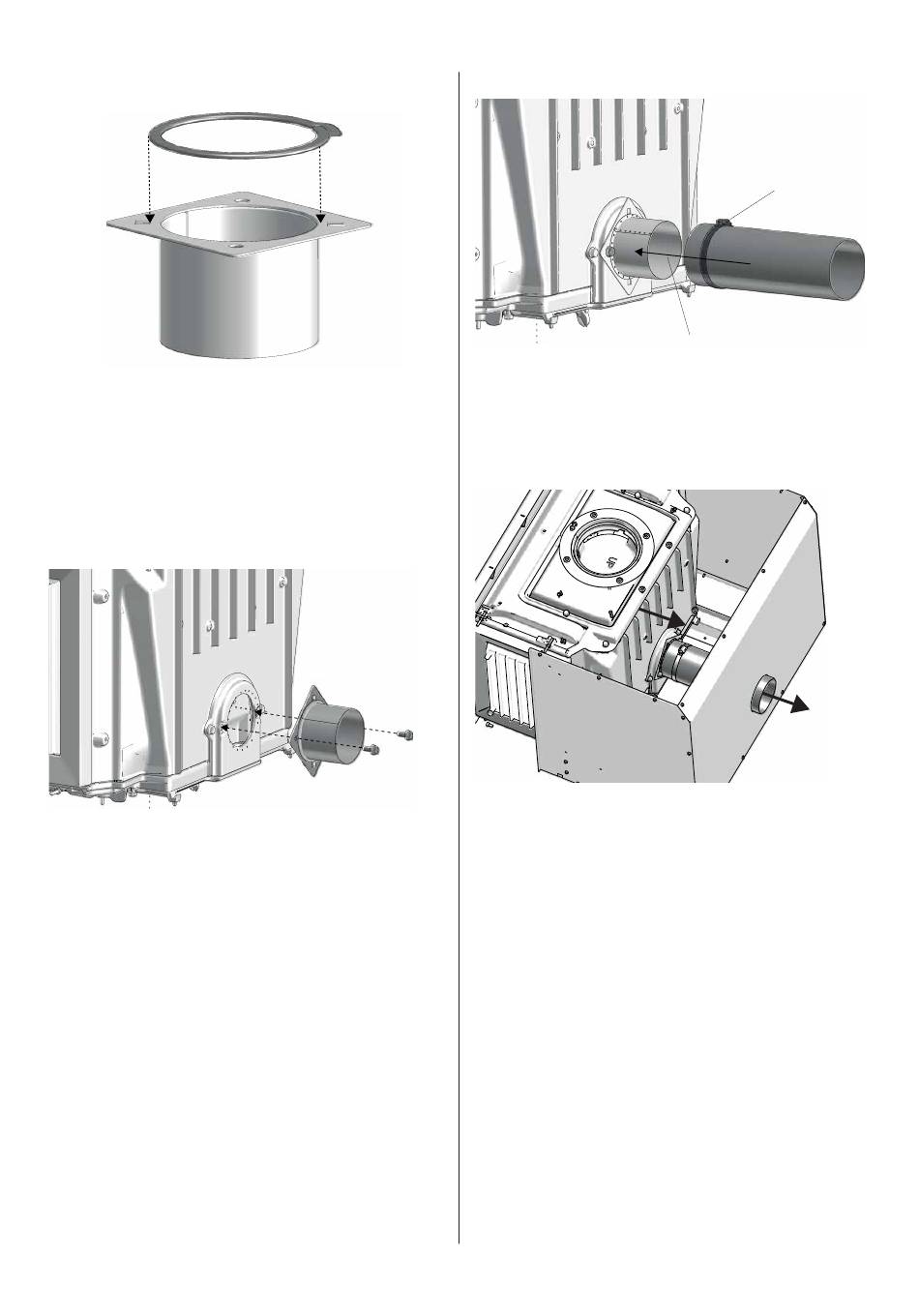

Fig. 21
1. Retire el papel protector de la junta suministrada. Coloque
la junta en el adaptador de aire exterior.
Conexión de aire exterior - Salida trasera
Fig. 22
1. Monte el adaptador de aire exterior en la salida trasera con
los tornillos incluidos en la bolsa correspondiente (utilice
una llave de 13 mm).
78
Fig. 23
1. Coloque un tubo fl exible en la parte externa del adaptador
de aire exterior.
2. Apriete la abrazadera para tubo con un destornillador o
una llave de tubo de 7 mm.
Fig. 24
1. Vuelva a colocar el encastre en la cámara de convección,
con el tubo a través de la salida trasera. El tubo fl exible
también se puede instalar desde el exterior de la cámara
de convección.
Puede volver a montar el soporte metálico (ver fi g. 17)
2
1
