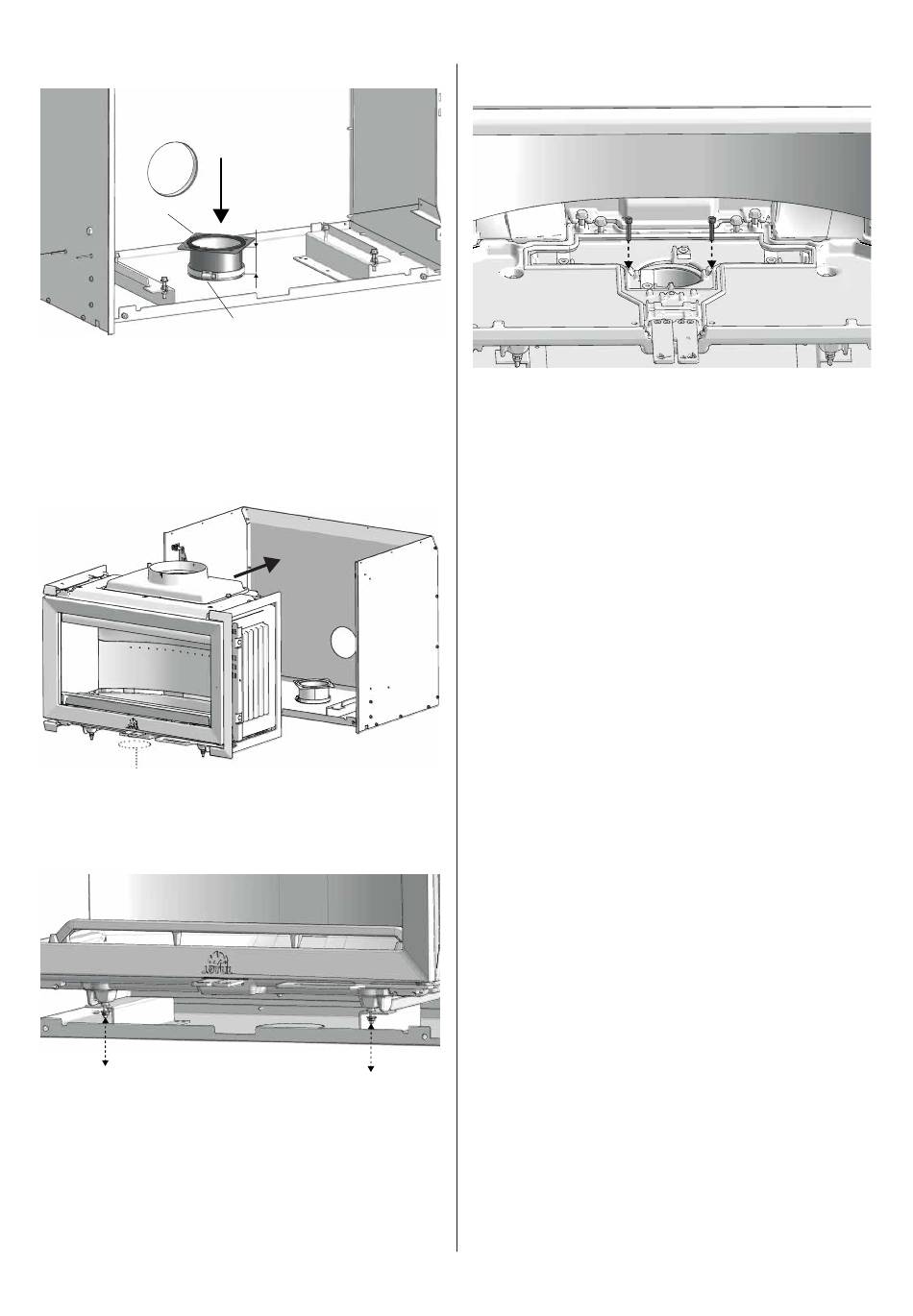

Fig. 30
1
1. Placez l'adaptateur d'amenée d'air extérieur avec le collier
de serrage sur la sortie inférieure de la cassette.
2. Assurez-vous que la distance entre la sortie inférieure et
la partie supérieure de l'adaptateur est d'environ 55 mm.
L'adaptateur doit reposer sur le collier.
Fig. 31
1. Remontez l'insert dans la cassette.
Fig. 32
1. Serrez les deux écrous situés au bas de la chambre de
combustion afi n de la fi xer dans la cassette.
55 mm
2
Fig. 33
1. Fixez l'adaptateur d'amenée d'air extérieur avec deux vis
de 25 mm de l'intérieur de la chambre de combustion, au
moyen d'une clé six pans de 5 mm. Les vis se trouvent
dans le sachet de vis.
Remontez toutes les pièces dans la chambre de combustion
et suivez la même procédure dans l'ordre inverse.
