ESPAÑOL
Instalación con acceso limitado dentro del
cerco
Si durante el montaje hay un acceso limitado por encima del
producto en el cerco, la salida de humos se puede instalar
desde el interior de la cámara de combustión. A continuación,
el adaptador se conecta al tubo de tiro en el cerco y,
posteriormente, a la cámara de combustión desde el interior,
cuando el cassette está en su sitio.
Empiece por retirar la placa defl ectora y el defl ector de escape
(ver fi g. 37-39).

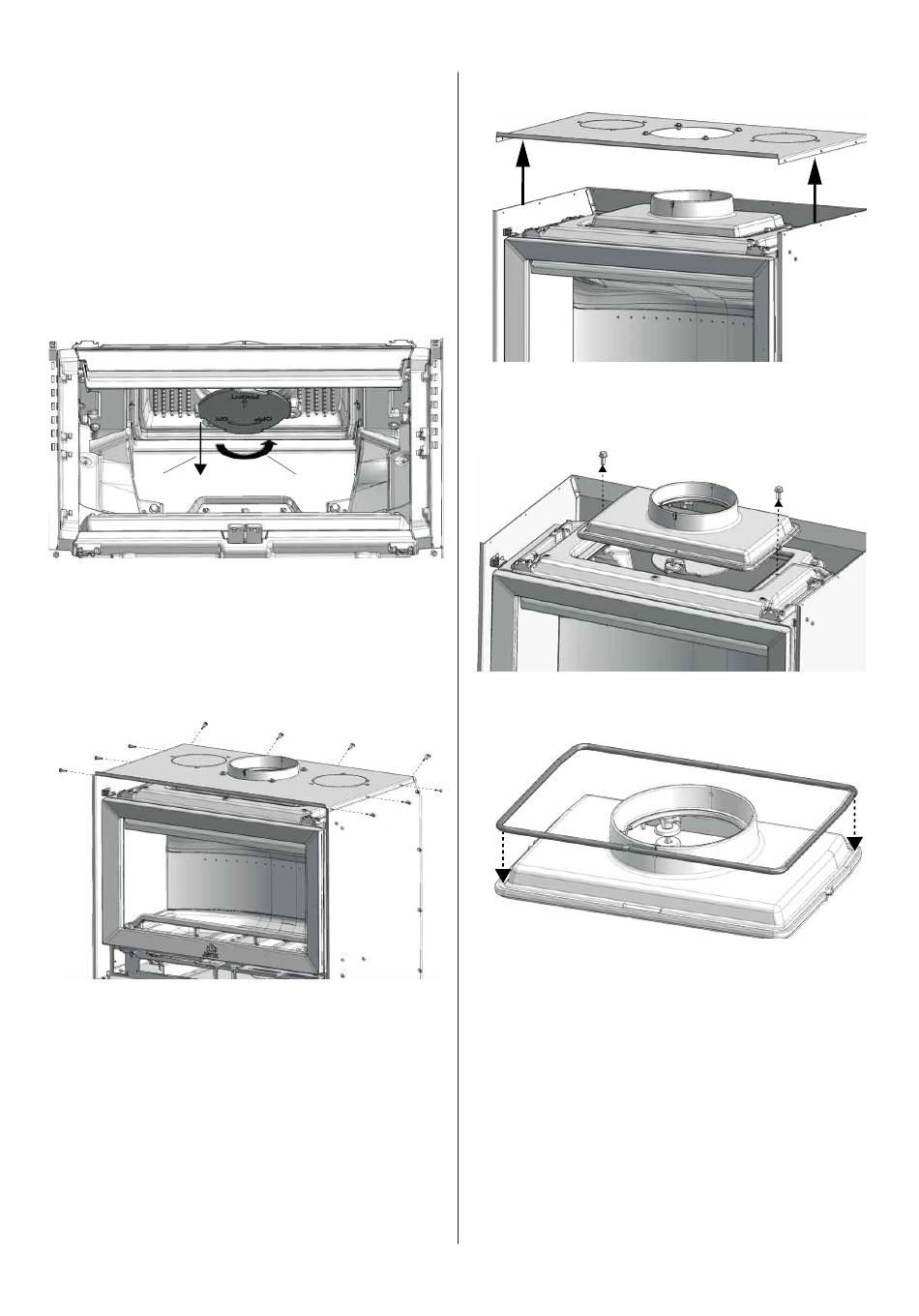

Fig. 6
2
1. Levante y gire el defl ector de escape superior en la
dirección de la fl echa para afl ojarlo.
2. Retire el defl ector de escape superior.
3. El procedimiento para montar las piezas nuevas es el
mismo en orden inverso
Fig. 7a
Desenrosque los tornillos alrededor de la parte superior del
cassette.
74
1
Fig. 7b
4. Quite la parte superior
5. El procedimiento para montar las piezas nuevas es el
mismo en orden inverso
Fig. 8
1. Desenrosque dos tornillos y extraiga la salida de humos.
Fig. 9
1. Retire el papel protector de la junta suministrada. Coloque
la junta en la salida de humos.
