ITALIANO

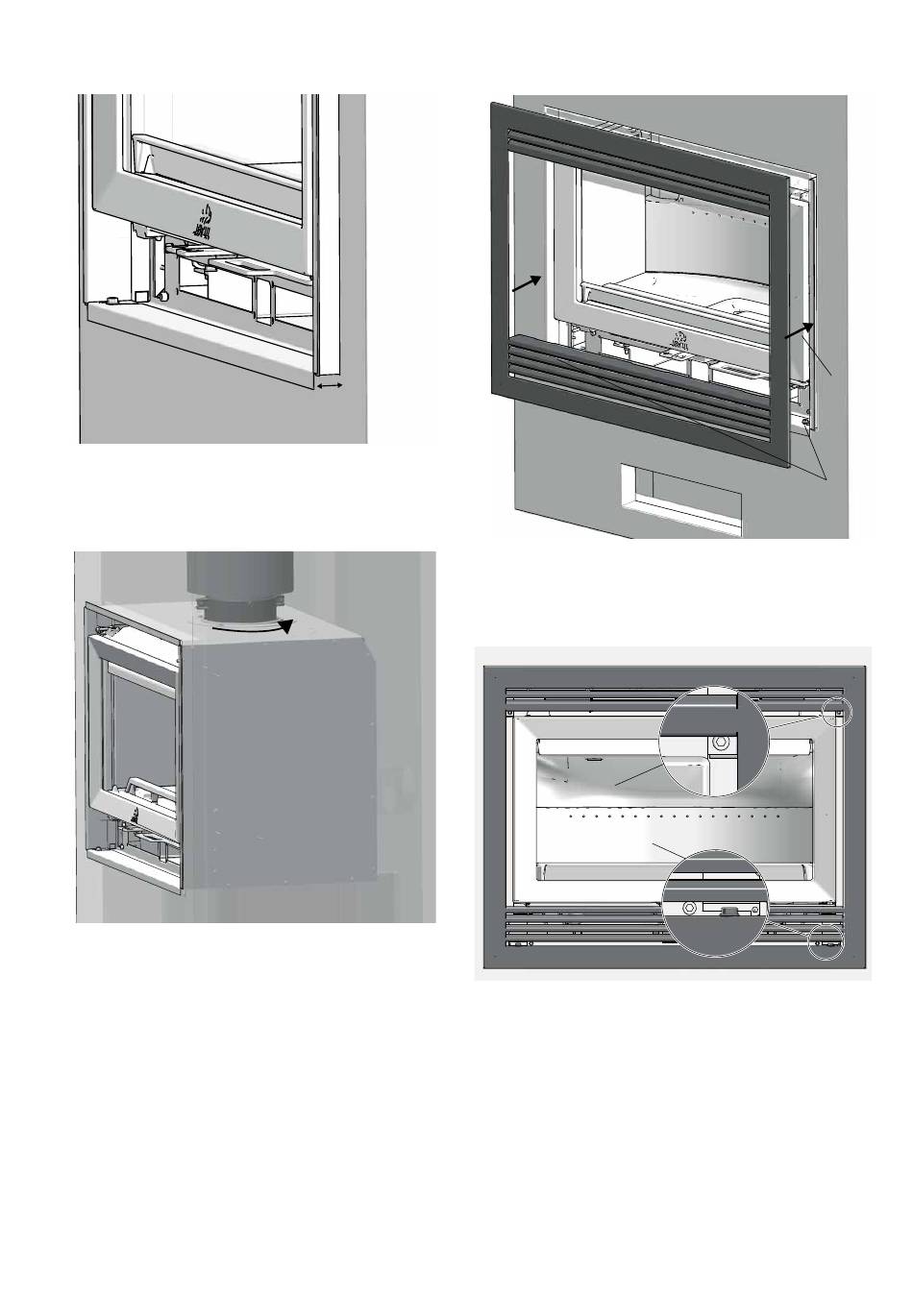

Fig. 13b
3. Assicurarsi che vi sia una distanza di 7 mm tra il bordo
della cassetta e il rivestimento
Fig. 14
1. Fissare l'adattatore dall'interno ruotandolo, utilizzando
il pezzo di legno. Rimuovere il pezzo di legno una volta
montato
Rimontare il defl ettore di aspirazione superiore (Fig. 6), il
defl ettore di aspirazione (Fig. 39) e il parafi amma (Fig. 38).
Fissare nuovamente la piastra superiore della cassetta (Fig.
54
Fig. 15a
7mm
1. Allentare i due dadi nella parte anteriore inferiore della
2. Spingere il telaio in posizione.
Fig. 15b
3. Fissare la parte superiore del telaio in posizione utilizzando
4. Serrare i due dadi alla parte anteriore inferiore della
7).
cassetta.
1
2
due viti lunghe 20 mm dal sacchetto delle viti (identiche su
entrambi i lati del telaio) con una chiave a brugola di 5 mm.
cassetta (identici su entrambi i lati del telaio) con una
chiave di 10 mm.
2
1
