Installation avec accès limité à l'intérieur de
l'habillage
Si l'accès au dessus du produit dans l'habillage est limité lors
de l'assemblage, la sortie de fumée peut être installée depuis
l'intérieur de la chambre de combustion. L'adaptateur est
ensuite fi xé au conduit de fumée dans l'habillage, puis ensuite
à la chambre de combustion de l'intérieur, lorsque la cassette
est en place.
Commencez par retirer le défl ecteur chicane et le défl ecteur
d'évacuation (voir fi g. 37-39).

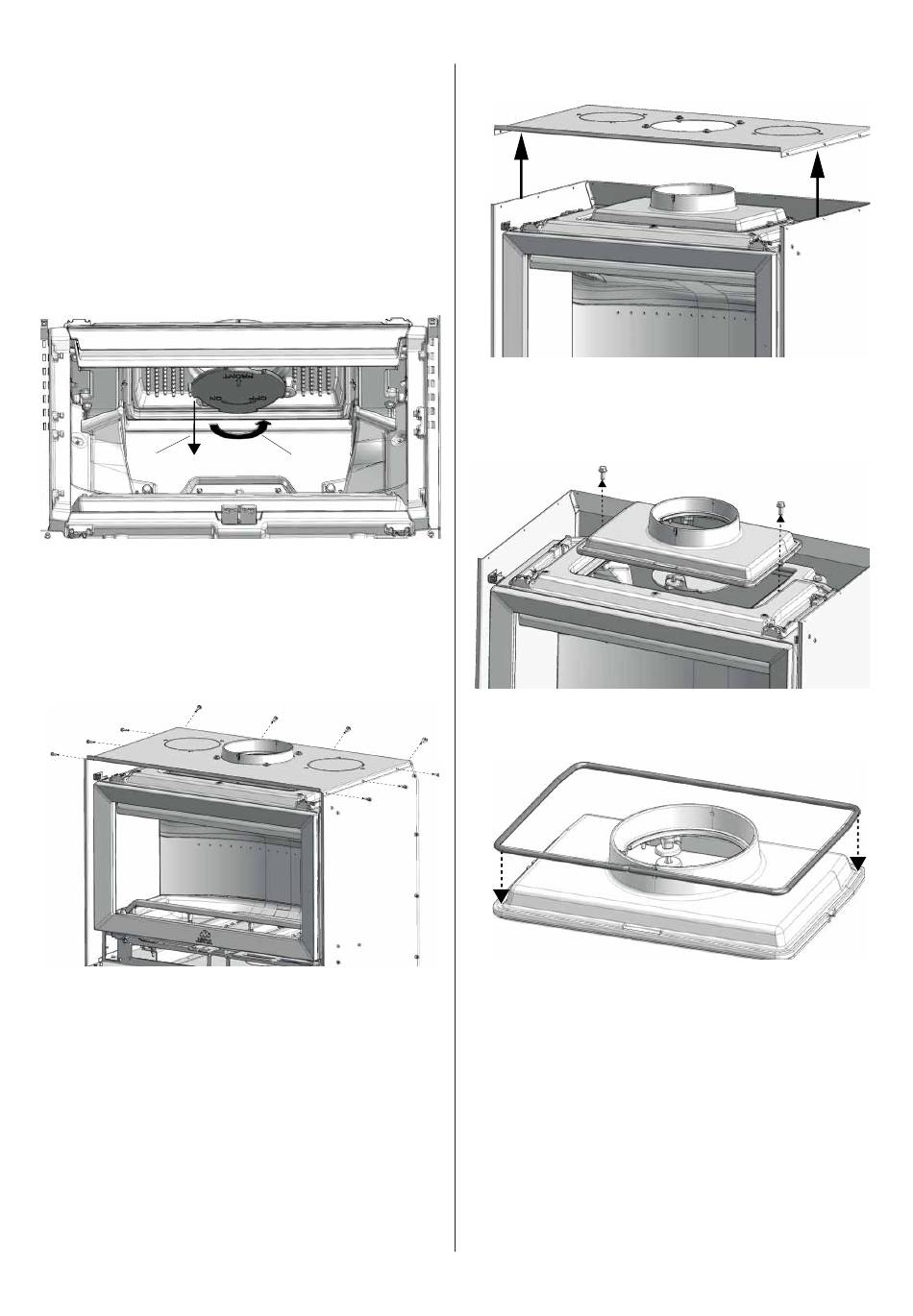

Fig. 6
2
1. Soulevez et tournez le défl ecteur d'évacuation supérieur
dans le sens de la fl èche pour le détacher.
2. Enlever le défl ecteur supérieur
3. Lors du remontage, suivez la même procédure dans
l'ordre inverse.
Fig. 7a
1. Dévissez les vis autour du haut de la cassette.
1
Fig. 7b
2. Enlever le haut
3. Lors du remontage, suivez la même procédure dans l'ordre
inverse.
Fig. 8
1. Dévissez les deux vis et retirez la sortie de fumée
Fig. 9
1. Retirez le papier protecteur du joint fourni et placez-le sur
la sortie de fumée
