FRANCAIS

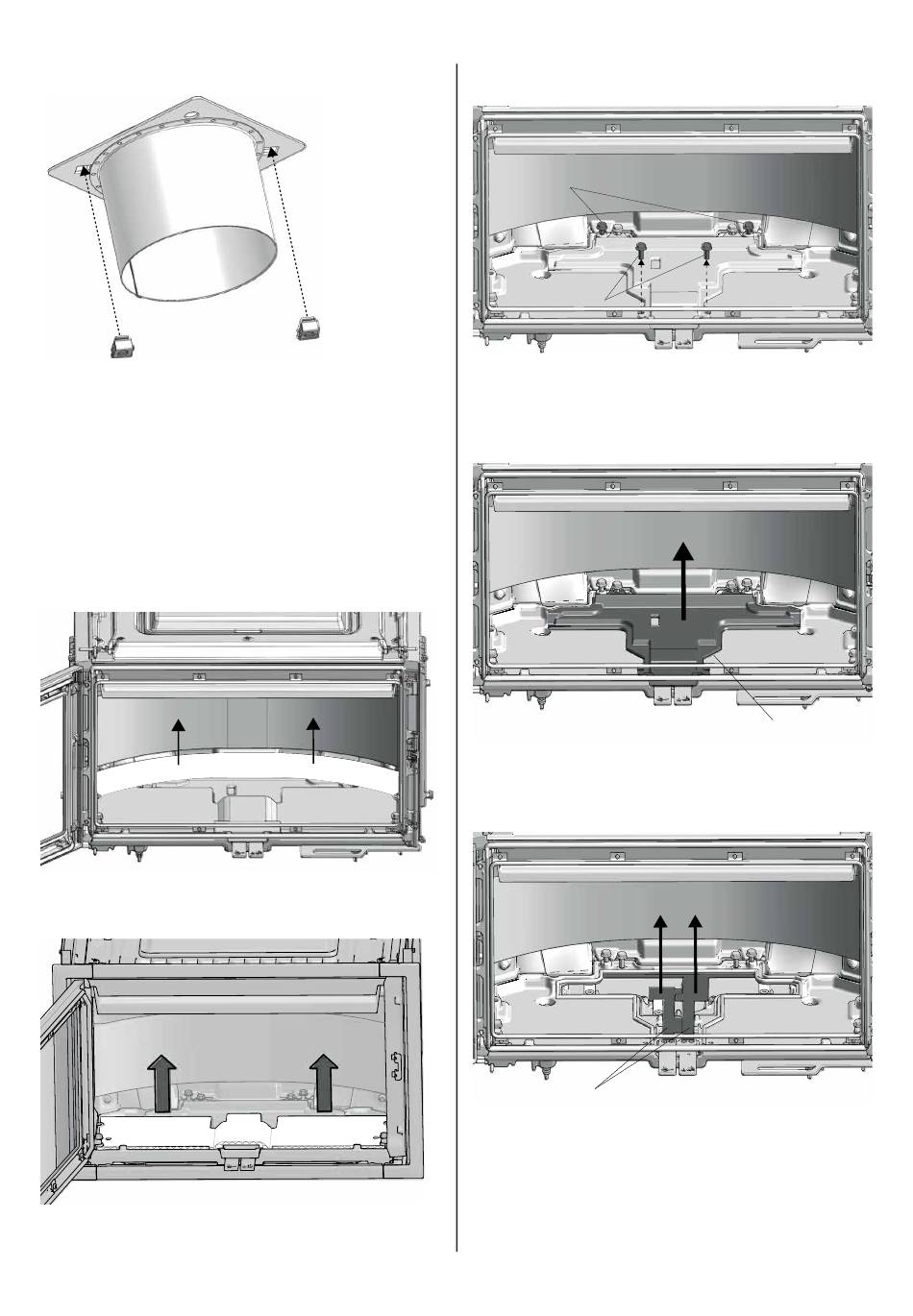

Fig. 26
1. Fixez les écrous carrés contenus dans le sachet de vis sur
l'adaptateur pour air extérieur.
L'adaptateur d'amenée d'air extérieur doit être fi xé de
l'intérieur de la chambre de combustion. Pour accéder au
fond de la chambre de combustion, un certain nombre
de pièces doivent être retirées. Commencez par retirer le
pare-bûches (fi g. 36), les plaques de doublage (fi g. 37),
le couvercle de ventilation (fi g. 40a) et le fond intérieur
(fi g. 40b).
Fig. 27a Enlèvement des tapis isolants
Fig. 27b
36
Fig. 28a
A
B
1. Desserrez les deux vis arrière (A), sans les retirer.
2. Dévissez les deux vis avant (B).
Fig. 28b
3. Soulevez et inclinez le bas de l'amenee d'air extérieur (A).
Fig. 29
A
1. Retirez les clapets d'aération (A).
A
