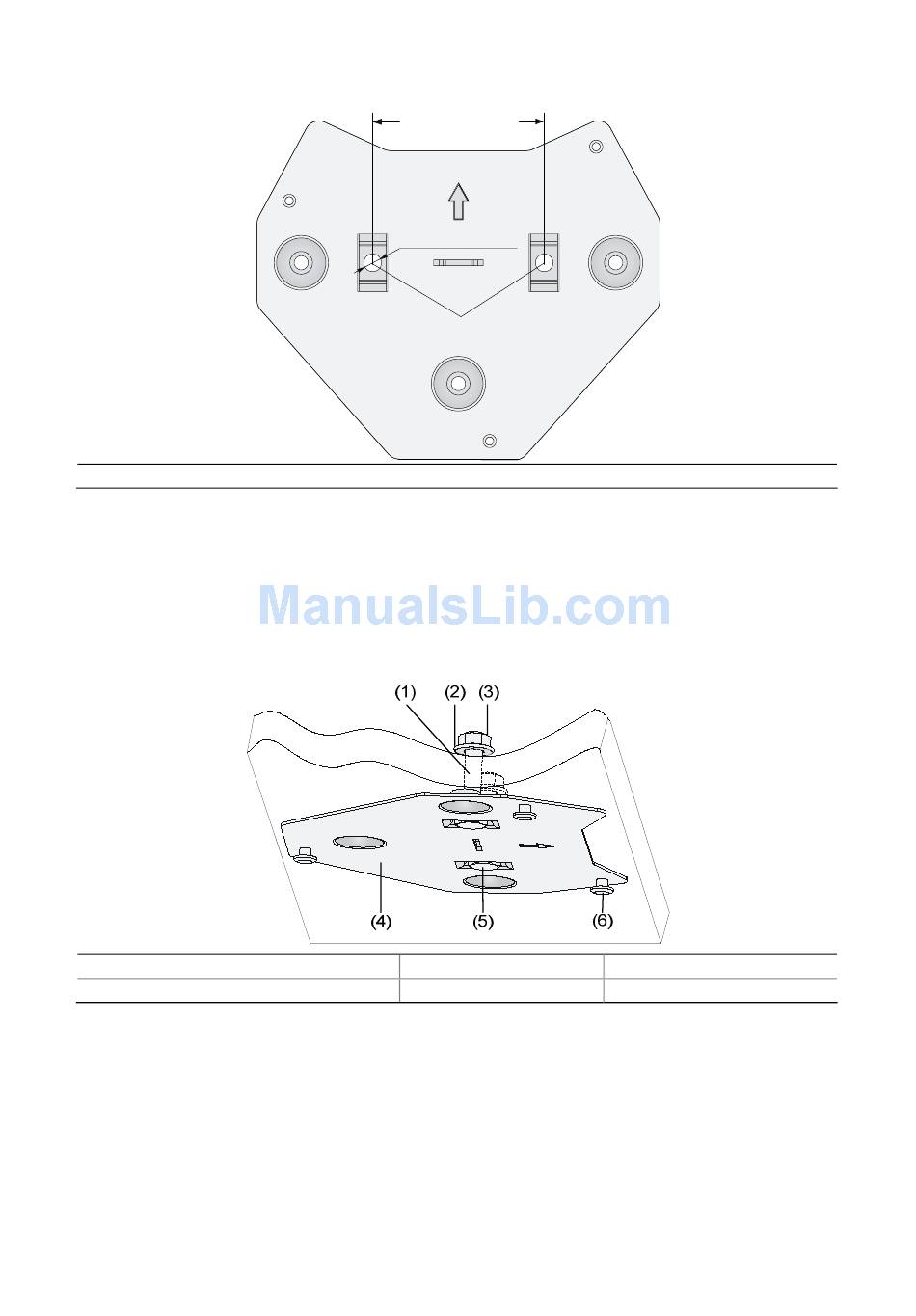

Figura 5 Orificios de montaje del soporte para montaje en la pared
(1) Orificios de montaje para montar el punto de acceso en el techo
Paso2
Inserte los pernos en los orificios de montaje del soporte para montaje en la
pared y los agujeros en el techo y apriete las tuercas al otro lado del techo
para asegurar el soporte para montaje en la pared tal y como se muestra en
la Figure6.
Figura 6 Monte el soporte para montaje en la pared en el techo
(1) Perno dentro del techo
(4) Soporte para montaje en la pared
Paso3
Monte el AP9152 en el soporte para montaje en la pared. Para más detalles,
consulte la sección Instalación del punto de acceso en el soporte para
montaje en la pared.
Montaje del punto de acceso en un riel en T
Nota: el ancho del riel en T debe oscilar entre los 14 mm (0,55 pulgadas) y los 24 mm
(0,94 pulgadas).
Siga estos pasos para montar el punto de acceso en un riel en T:
60.0 mm (2.36 in)
Φ 6.2 mm (0.24 in)
(1)
(2) Arandela
(5) Cabeza del perno
92
(3) Tuerca
(6) Clip de bocallave
