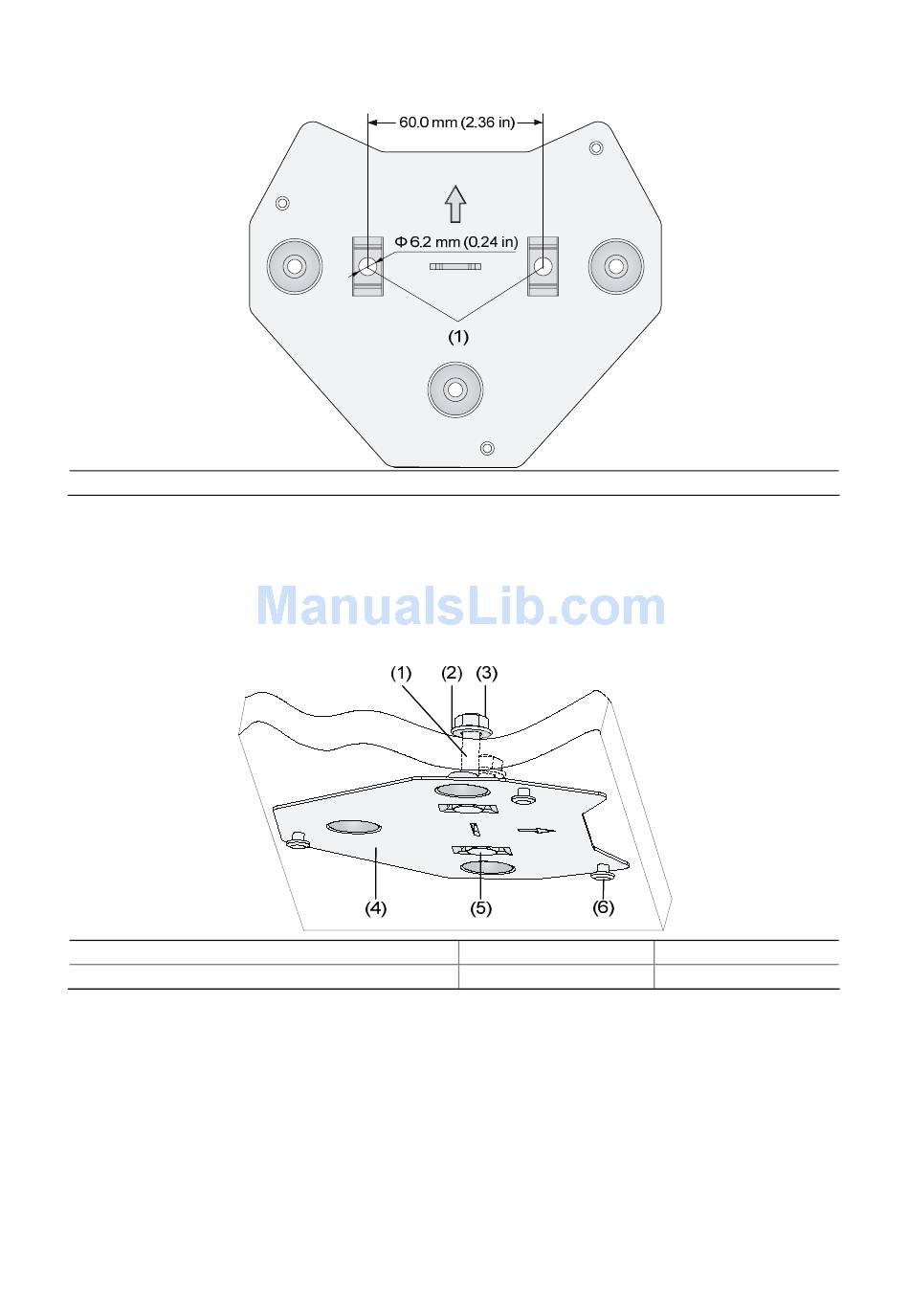

IIustracja 5 Otwory montażowe uchwytu ściennego
(1) Uchwyty montażowe do montowania urządzenia na suficie
Krok 2 Wprowadzić śruby przez otwory montażowe uchwytu ściennego do
wywierconych otworów, a następnie dokręcić nakrętki po drugiej stronie sufitu,
aby zamocować uchwyt ścienny jak przedstawia Rysunek 6.
IIustracja 6 Montaż uchwytu ściennego do sufitu
(1) Dokręcić wewnątrz sufitu podwieszanego
(4) Uchwyt ścienny
Krok 3 Zamocować urządzenie AP9152 w uchwycie ściennym. Więcej szczegółów
znajduje się w punkcie: Montaż punktu dostępowego do uchwytu ściennego
Montaż urządzenia do szyny T
Uwaga: Szerokość szyny T musi mieścić się w zakresie od 14 mm (0,55 cala.) do 24
mm (0,94 cala).
Aby zamontować urządzenie do szyny T należy postępować w następujący sposób:
Krok 1 Poluzować dwie śruby M3 × 6 na każdym z wieszaków szyny aż do momentu,
(2) Podkładka
(5) Nakładka śruby
44
(3) Nakrętka
(6) Zatyczka
