Montaje del punto de acceso en una pared
Montaje del punto de acceso en el techo
Montaje del punto de acceso en un riel en T
Montaje del punto de acceso en una pared
A continuación se describe cómo montar el AP9152 en una pared:
Instalación del soporte para montaje en la pared en una pared
Instalación del punto de acceso en el soporte para montaje en la pared
Fijación del punto de acceso en el soporte para montaje en la pared
(opcional)
Instalación del soporte para montaje en la pared en una pared
Paso1
Apoye el soporte para montaje en la pared en la pared donde desea montar
el punto de acceso y marque los puntos para hacer los agujeros
correspondientes a los tornillos. A continuación, utilice un taladro con una
broca de 6 mm (1/4 pulgadas) de diámetro para perforar la pared. El patrón
de los orificios debe ser idéntico al del soporte para montaje en la pared.
Nota: el soporte para montaje en la pared del AP9152 presenta un total de cinco
orificios de montaje. Seleccione los tres orificios redondos (con un diámetro de 5 mm -
0,20 pulgadas) para la instalación.

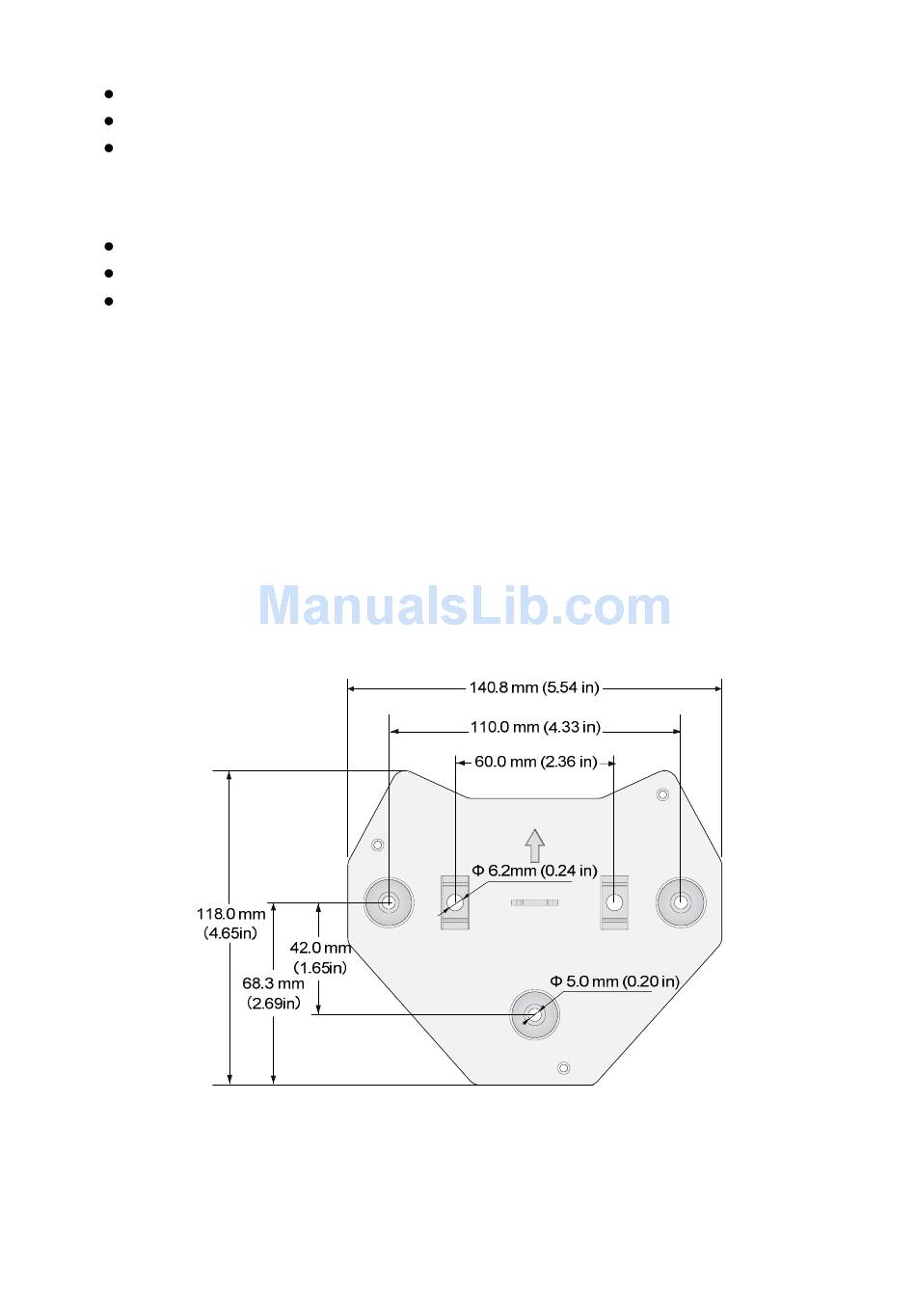

Figura 1 Patrón de los orificios de montaje del soporte para montaje en pared del
Paso2
Inserte el extremo puntiagudo de los anclajes de pared en los orificios de la
pared y golpee el extremo plano con un martillo de goma hasta que quede a
ras de la superficie de la pared.
Paso3
Alinee los orificios del soporte para montaje en la pared con los anclajes de
pared e inserte los tornillos a través de los orificios de montaje en los
AP9152:
