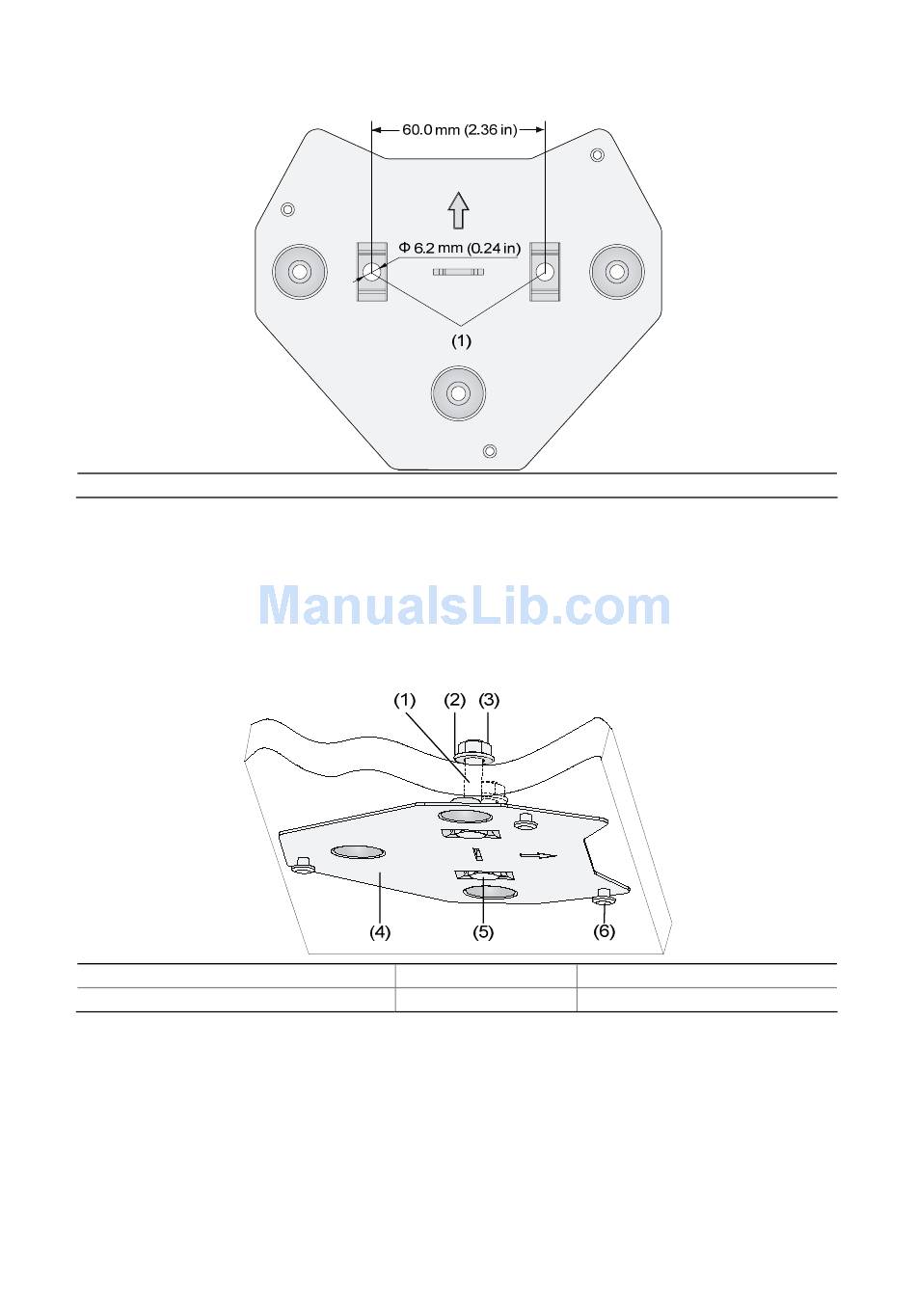

Figure 5 Trous de montage sur le support de montage mural
(1) Trous de montage pour le montage du PA sur un plafond
Etape 2
Insérez les boulons par les trous de montage du support de montage mural
et dans les trous percés sur le plafond, puis serrez les écrous de l'autre côté
du plafond afin de sécuriser le support de montage mural comme indiqué
sur la Figure6.
Figure 6 Montage du support de montage mural sur le plafond
(1) Boulon à l'intérieur du plafond
(4) Support de montage mural
Etape 3
Montage du modèle AP9152 sur le support de montage mural Pour de plus
amples détails, référez-vous à la section Installation du PA sur le support de
montage mural.
Montage du PA sur un rail en T
Remarque : La largueur du rail en T doit être comprise entre 14 mm (0,55'') à 24 mm
(0,94'').
(2) Rondelle
(5) Cache-boulon
19
(3) Ecrou
(6) Clip de trou de serrure
