altrimenti si rischia di perderle).
Fase 2
Regolare i morsetti della staffa a T per rendere il supporto della staffa più
largo della staffa, quindi fissare la staffa con il supporto in base alla direzione
indicata dalla freccia.
(1) Morsetto della staffa a T
(4) Supporto del morsetto
(7) Gancio di fissaggio
(9) Prima di installare l'AP sulla staffa a T, allentare i dadi delle viti fino a quando le teste delle viti sono
più in basso del limite superiore dei dadi.
Fase 3
Serrare le viti M3 × 6 ai due supporti dei morsetti finché le teste delle viti non
toccano la staffa a T, quindi fissare le viti.
Fase 4
Verificare che il supporto sia fissato alla staffa a T.
Fase 5
Agganciare il morsetto della staffa per il montaggio a parete al gancio di
montaggio del supporto della staffa a T, come illustrato nella figura 8.
Fase 6
Inserire le due viti M4 × 8 attraverso i due fori (del diametro di 5 mm) nella
staffa per il montaggio a parete seguendo la linea tratteggiata illustrata nella
figura 8 e fissare le viti al supporto della staffa a T.
Fase 7
Verificare che la staffa per il montaggio a parete sia fissata alla staffa a T.
Fase 8
Installare l'AP9152 sulla staffa per il montaggio a parete. Per ulteriori dettagli
vedere il capitolo Installazione dell'AP sulla staffa per il montaggio a parete

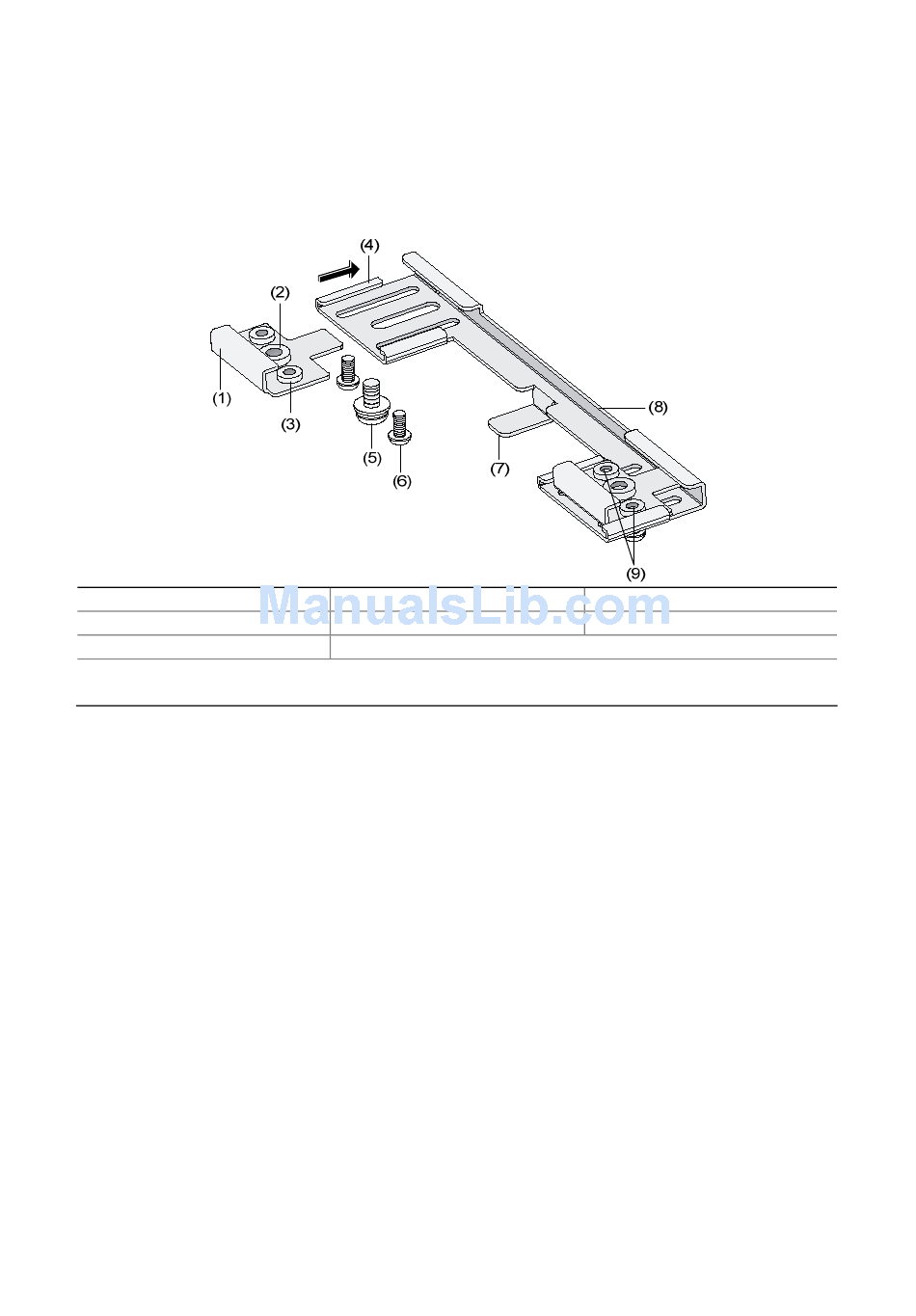

Figura 7 Supporto della staffa a T
(2) Dado per vite M4 × 8
(5) Vite M4 × 8
(8) Supporto della staffa a T
32
(3) Dado per vite M3 × 6
(6) Vite M3 × 6
