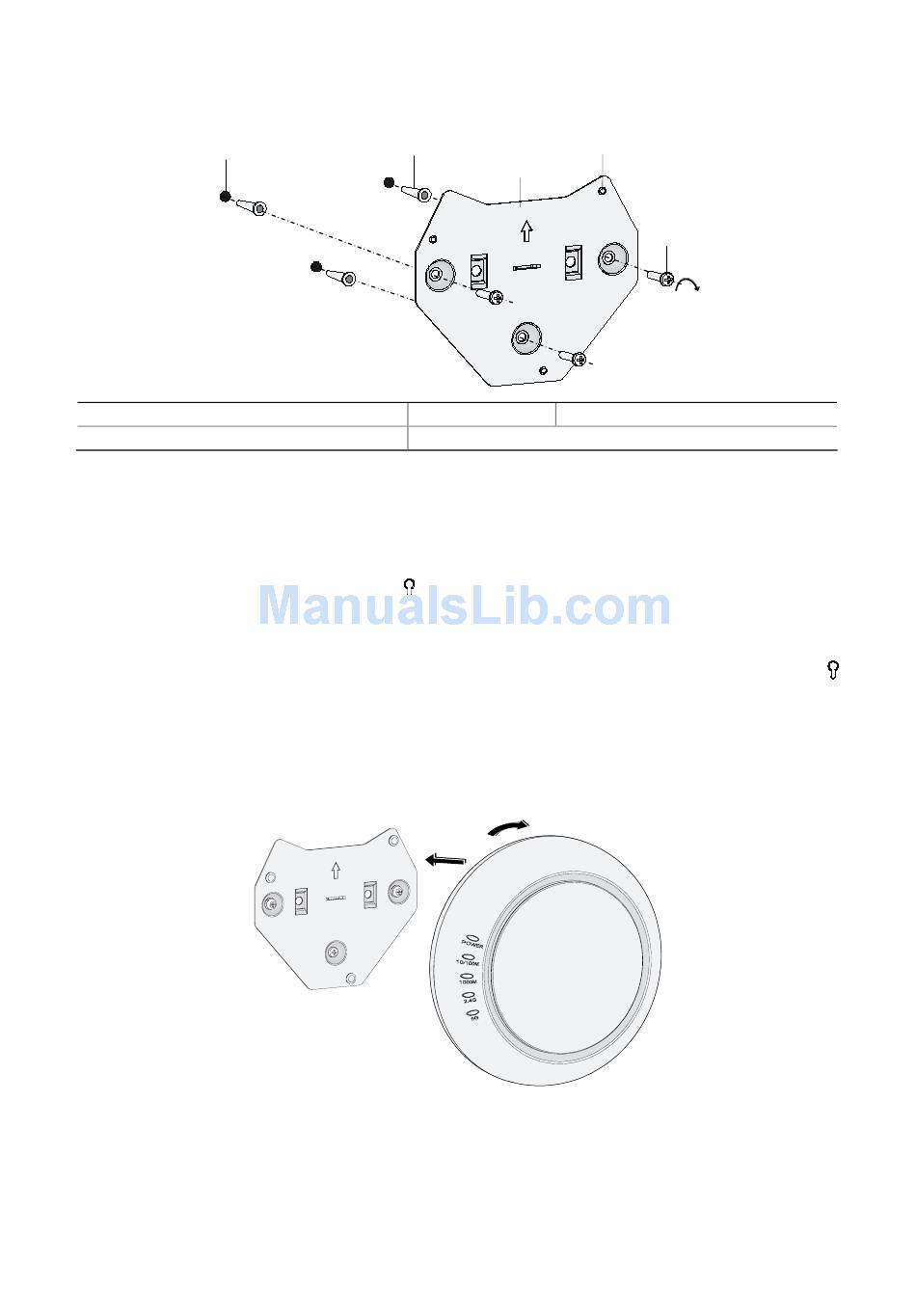

Figura 2 Installazione della staffa per il montaggio a parete dell'AP9152
(1)
(1) Foro
(4) Morsetto per il foro a forma di chiave
Fase 4
Regolare la posizione della staffa e stringere le viti.
Nota: installare la staffa per il montaggio con la freccia sulla staffa rivolta verso l'alto.
Installazione dell'AP sulla staffa per il montaggio a parete
Fase 1
Allineare i fori a forma di
buco a forma di chiave sulla staffa per il montaggio a parete e appendere
l'AP sulla staffa. V. legenda 1 della figura 3.
Fase 2
Girare l'AP per fissarlo. V. legenda 2 della figura. Fissare i fori a forma di
sul pannello posteriore dell'AP ai morsetti del foro a chiave sulla staffa per il
montaggio a parete.
Figura 3 Fissare l'AP9152 sulla staffa per il montaggio a parete
Nota: girare l'AP9152 in senso orario per installare il dispositivo o in senso antiorario
per disinstallarlo.
(2)
(3)
(2) Tassello (3) Staffa per il montaggio a parete
(5) Vite
sul pannello anteriore dell'AP con i morsetti del
(2)
(1)
29
(4)
