3Com AP9152 Hardware Installation Manual page 59

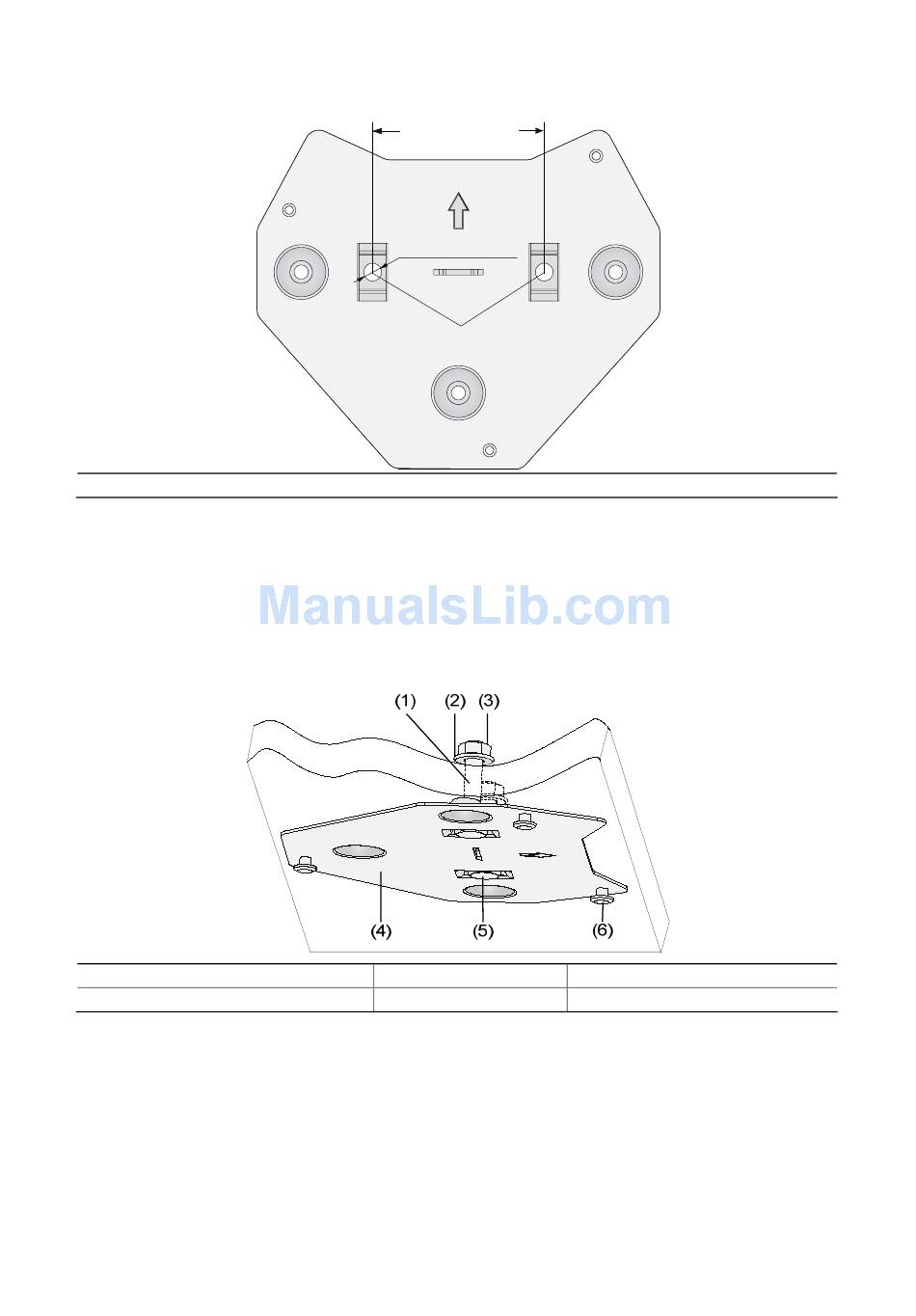

Figura 5 Orifícios de montagem no suporte de montagem de parede
(1) Orifícios de montagem para instalação do AP no teto
Etapa 2 Insira os parafusos nos orifícios de montagem no suporte de montagem de
parede e nos orifícios perfurados no teto e depois aperte as porcas do outro
lado do teto para prender o suporte de montagem de parede conforme
ilustrado na Figura 1.
Figura 6 Instalando o suporte de montagem de parede no teto
(1) parafuso dentro do teto
(4) suporte de montagem de parede
Etapa 3
Instale o AP9152 ao suporte de montagem de parede. Para obter detalhes,
consulte Instalando o AP no suporte de montagem de parede
Montando o AP em um trilho em T
Observação: A largura do trilho em T deve estar no intervalo de 14 mm (0,55 pol.) a 24
mm (0,94 pol.).
Siga estas etapas para instalar o AP em um trilho em T:
60.0 mm (2.36 in)
Φ 6.2 mm (0.24 in)
(1)
(2) Arruela
(5) Capa do parafuso
56
(3) Porca
(6) Clipe do buraco de fechadura
