Nota:
1) Asegúrese que el techo sea lo suficientemente fuerte y la estructura
adecuada para instalar el techo. Refuerce el techo si es necesario.
2) Use un seguro Kensington si necesita proteger el AP contra robos.
Instalación de AP
El AP9152 soporta tres métodos de instalación:
Instalación del AP en la pared
Instalación del AP en el techo
Instalación del AP en un riel en forma de T (riel-T)
Instalación del AP en la pared
A continuación se describe como instalar el AP9152 en la pared:
Instalación de los soportes en la pared
Instalación del AP en el soporte de pared
Asegurar del AP en el soporte de pared (opcional)
Instalación de los soportes en la pared
Paso1 Ponga el soporte en la pared bien ajustado donde se va a instalar el AP y
marque los orificios donde se van a poner los tornillos. Luego use un taladro
con una broca de 6 mm (1/4 pulgada) de diámetro para perforar los orificios
en la pared. El orificio debe ser idéntico al del soporte de la pared.
Importante:En total hay 5 orificios en el soporte del AP9152. Seleccione los tres
orificios redondos (con un diámetro de 5 mm, o 0,20 pulgadas) para la instalación.

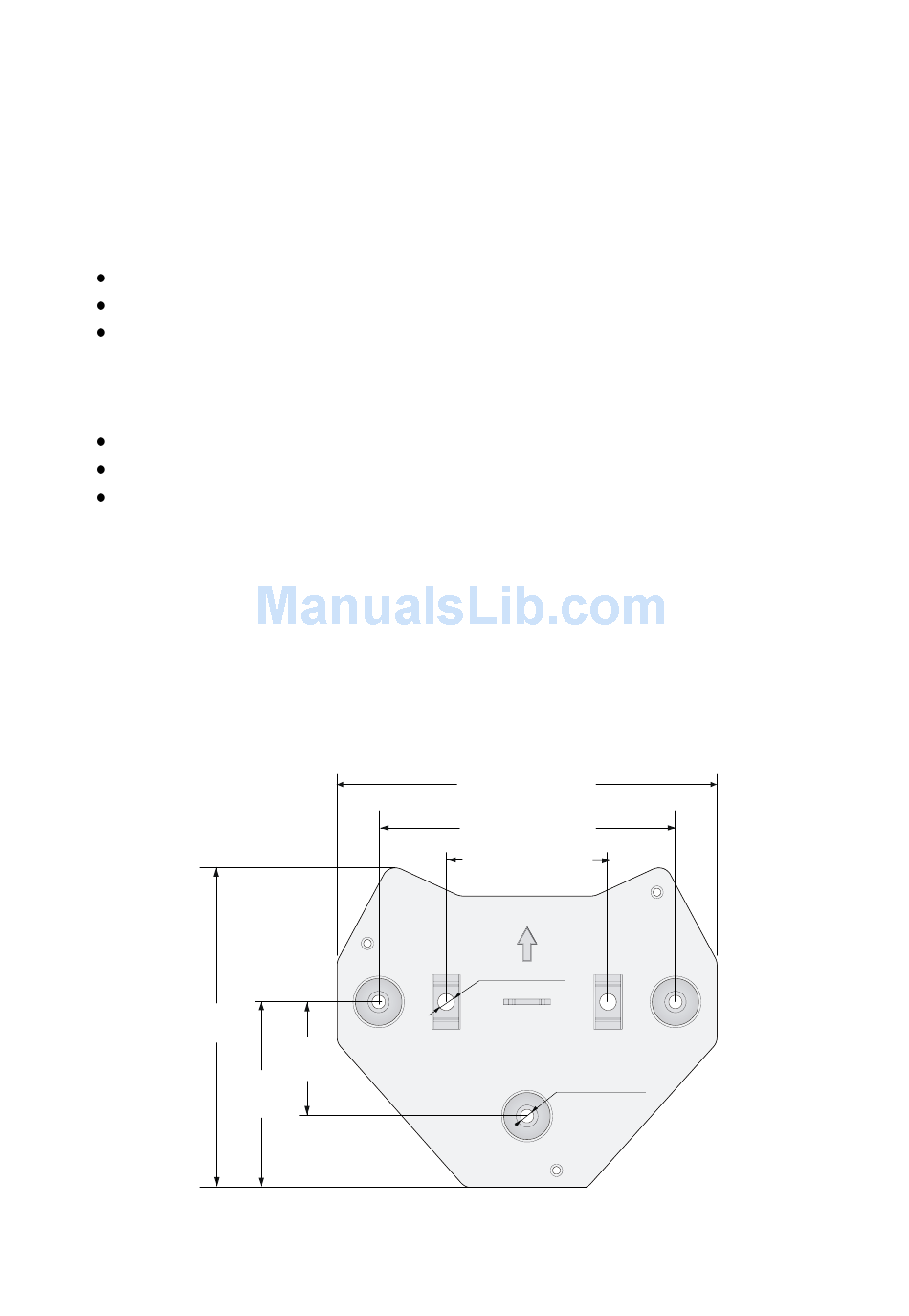

Figura 1 Modelo de orificio de la montura del soporte de pared del AP9152:
118.0 mm
（4.65in）
68.3 mm
（2.69in）
42.0 mm
（1.65in）
140.8 mm (5.54 in)
110.0 mm (4.33 in)
60.0 mm (2.36 in)
Φ 6.2mm (0.24 in)
Φ 5.0 mm (0.20 in)
