gdy łby śrub znajdą się poniżej górnej krawędzi nakrętek (nie wyjmować śrub,
ponieważ mogą się zgubić).
Krok 2 Wyregulować zaczepy szyny T, aby rozszerzyć wieszaki szyny T, a następnie
wsunąć szynę do uchwytu w kierunku wskazanym przez strzałkę.
(1) Zaczep szyny T
(4) Spinka wieszaka
(7) Haczyk montażowy
(9) Przed zamontowaniem urządzenia do szyny T, należy poluzować śruby aż do momentu, gdy łby
śrub znajdą się poniżej górnej krawędzi nakrętek.
Krok 3 Wkręcić śruby M3 × 6 na dwóch wieszakach aż do momentu oparcia się łbów
śrub o szynę T, a następnie dokręcić śruby.
Krok 4 Sprawdzić czy uchwyt szyny T jest zamocowany do szyny T.
Krok 5 Zaczepić haczyk uchwytu ściennego o haczyk uchwytu szyny T, jak
przedstawia Rysunek 8.
Krok 6 Wprowadzić dwie śruby M4 × 8 w dwa otwory (o średnicy 5 mm lub 0,20 cala.)
na uchwycie ściennym w sposób przedstawiony przez linię przerywaną na
Rysunku 8 i zamocować śruby do uchwytu szyny T.
Krok 7 Sprawdzić czy uchwyt ścienny jest zamocowany do szyny T.
Krok 8 Zamocować urządzenie AP9152 w uchwycie ściennym. Więcej szczegółów
znajduje się w punkcie: Montaż punktu dostępowego do uchwytu ściennego

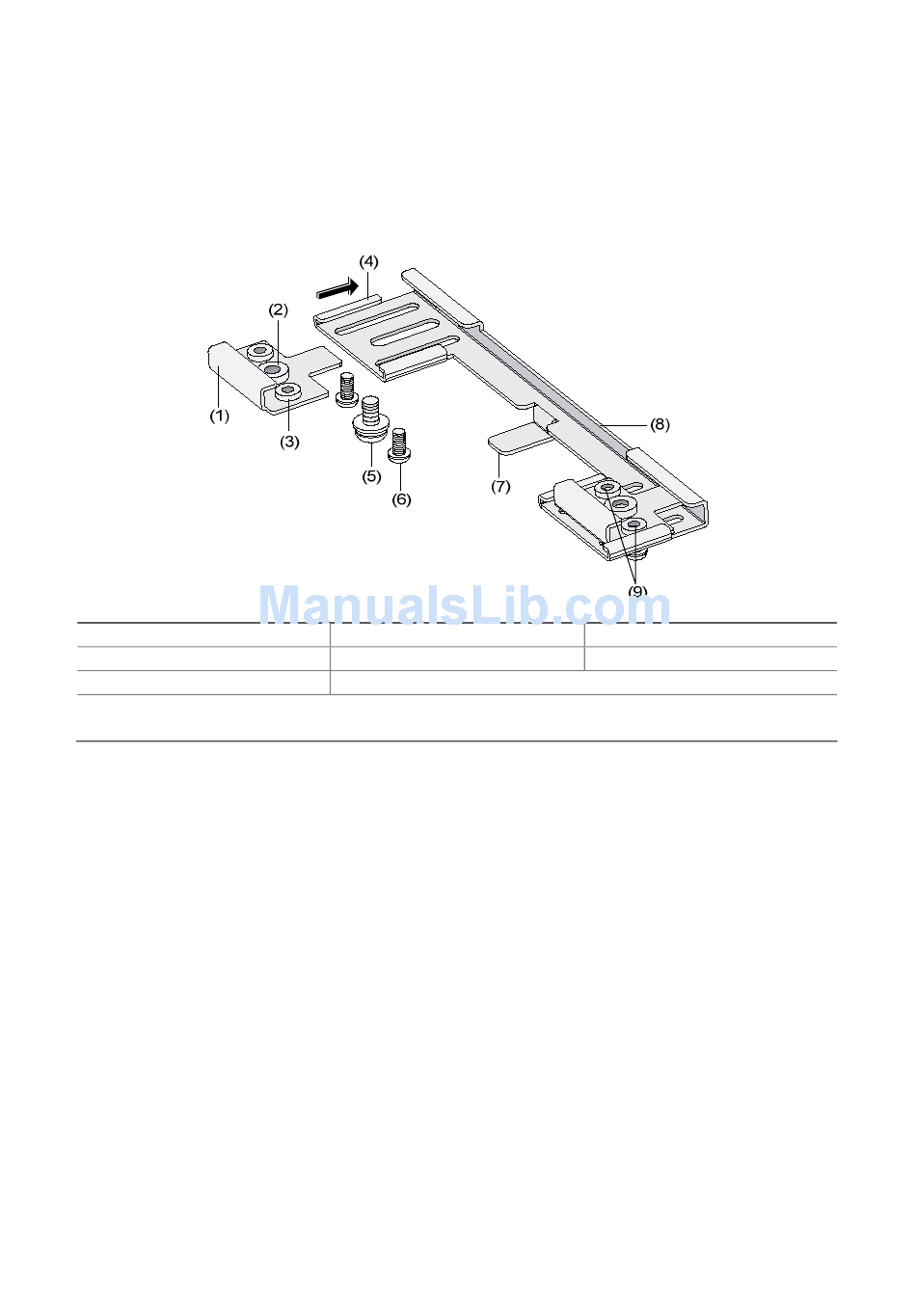

IIustracja 7 Uchwyt szyny T
(2) Nakrętka śruby M4 × 8
(5) Śruba M4 × 8
(8) Wieszak szyny T
45
(3) Nakrętka śruby M3 × 6
(6) Śruba M3 × 6
