Schritt 3 Richten sie die Löcher in der Wandhalterung mit den Montagehaken aus
und führen Sie die Schrauben durch die Montagelöcher in die
Montagehaken ein, wie in Abbildung 2 gezeigt.

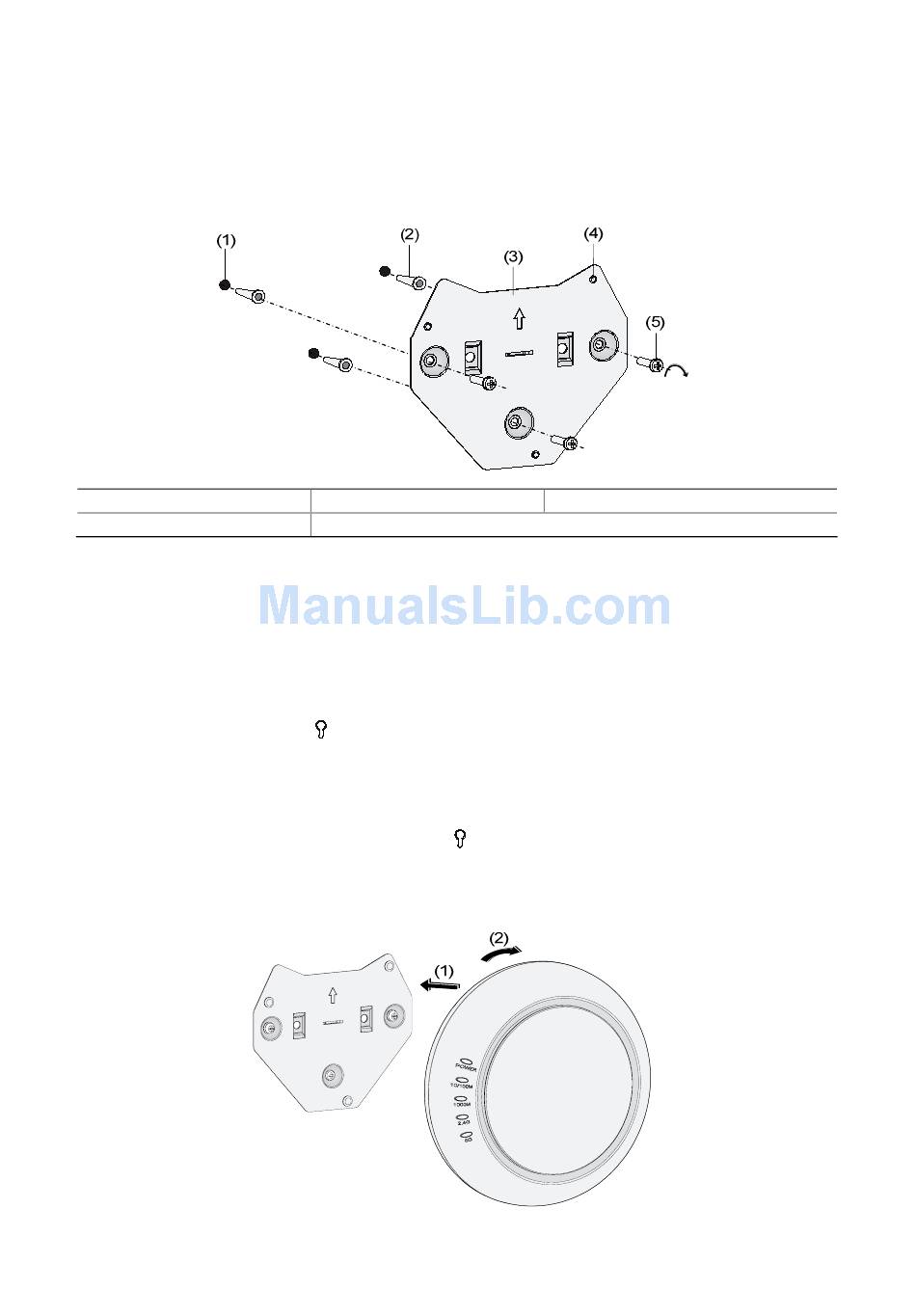

Abbildung 2 Installation der Wandhalterung für den AP9152
(1) Bohrloch
(4) Befestigungsclip
Schritt 4 Passen Sie die Position der Wandhalterung an und ziehen Sie die
Schrauben fest an.
Hinweis: Achten Sie darauf, dass bei der Installation der Wandhalterung der Pfeil auf
der Halterung nach oben zeigt.
Installation des Zugriffspunkts auf der Wandhalterung
Schritt 1 Richten Sie die -geformten Löcher auf der Rückseite des Zugriffspunktes
mit den Befestigungsclips auf der Wandhalterung aus und hängen Sie den
Zugriffspunkt auf die Halterung. Siehe Referenz (1) in Abbildung 3.
Schritt 2 Drehen Sie den Zugriffspunkt, um ihn zu befestigen. Siehe Referenz (2) in
Abbildung 3. Verbinden Sie die -geformten Löcher auf der Rückseite des
Zugriffspunktes mit den Befestigungsclips auf der Wandhalterung.
Abbildung 3 Befestigen Sie den AP9152 an der Wandhalterung
(2) Montagehaken
(5) Schraube
66
(3) Wandhalterung
