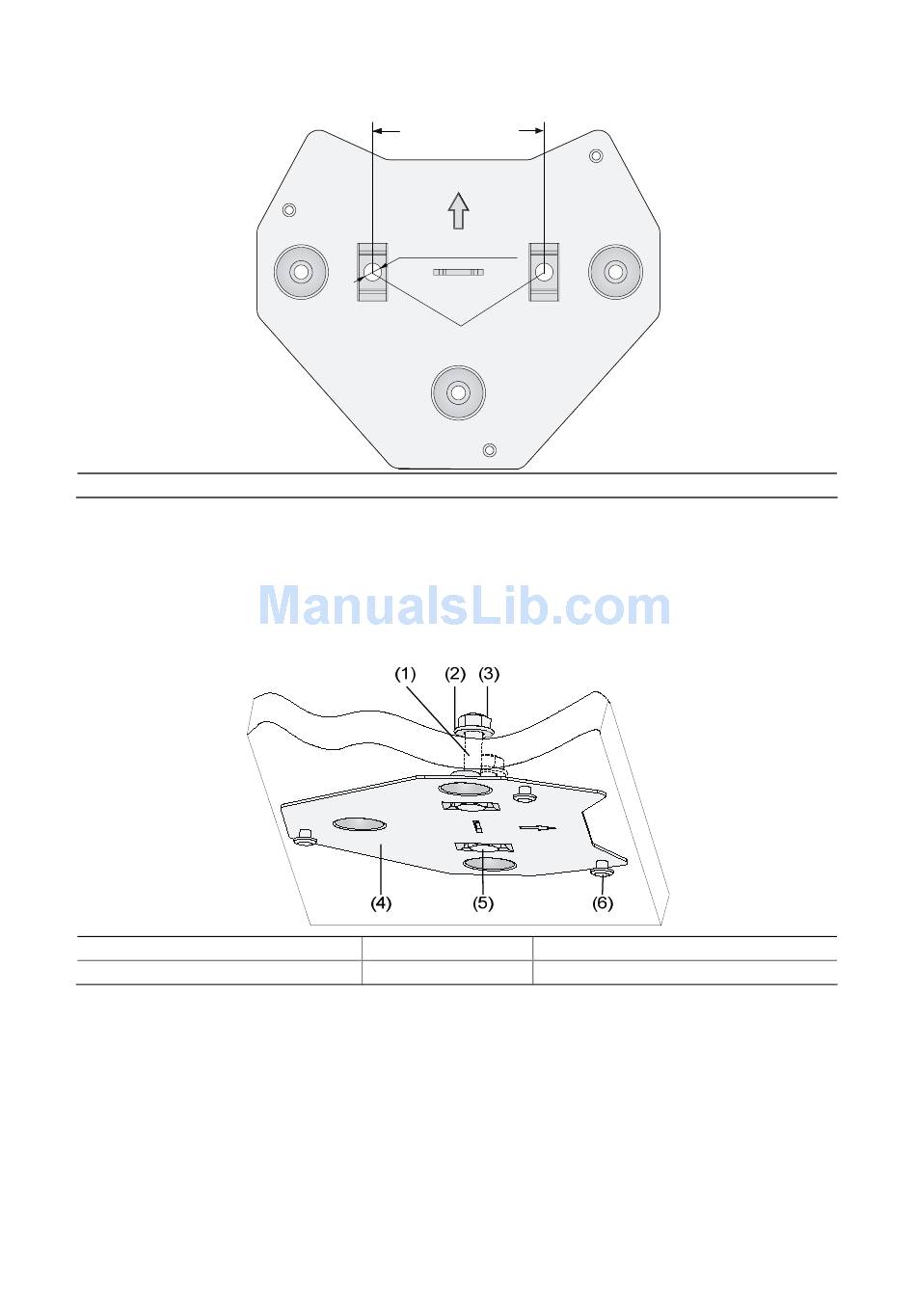

Figura 5 Fori di installazione nella staffa per il montaggio a parete
(1) Fori di montaggio per l'installazione dell'AP sul soffitto
Fase 2
Inserire i bulloni attraverso i fori di installazione della staffa per il montaggio
a parete e fare i fori sul soffitto, poi serrare i dadi dall'altro lato del soffitto per
fissare la staffa per il montaggio a parete, come illustrato nella figura 6.
Figura 6 Installazione sul soffitto della staffa per il montaggio a parete
(1) Bullone nel soffitto
(4) Staffa per il montaggio a parete
Fase 3
Installare l'AP9152 sulla staffa per il montaggio a parete. Per ulteriori dettagli
vedere il capitolo Installazione dell'AP sulla staffa per il montaggio a parete
Installazione dell'AP su una staffa a T
Nota: la larghezza della staffa a T deve essere compresa tra 14 mm e 24 mm.
Per installare l'AP su una staffa a T, procedere come segue:
Fase 1
Allentare le due viti M3 × 6 dei fermi dei morsetti fino a quando le teste delle
viti sono più in basso del limite superiore dei dadi (non togliere le viti,
60.0 mm (2.36 in)
Φ 6.2 mm (0.24 in)
(1)
(2) Rondella (3) Dado
(5) Copribullone (6) Morsetto per il foro a forma di chiave
