Paso2 Inserte los anclajes puntiagudos de pared en los orificios perforados y golpee
los extremos planos de los anclajes con un martillo de caucho, hasta que
queden nivelados con la superficie de la pared.
Paso3 Alinee los orificios del soporte con los anclajes de pared e inserte los tornillos
por los orificios en los anclajes de pared, como se muestra en la Figura 2.

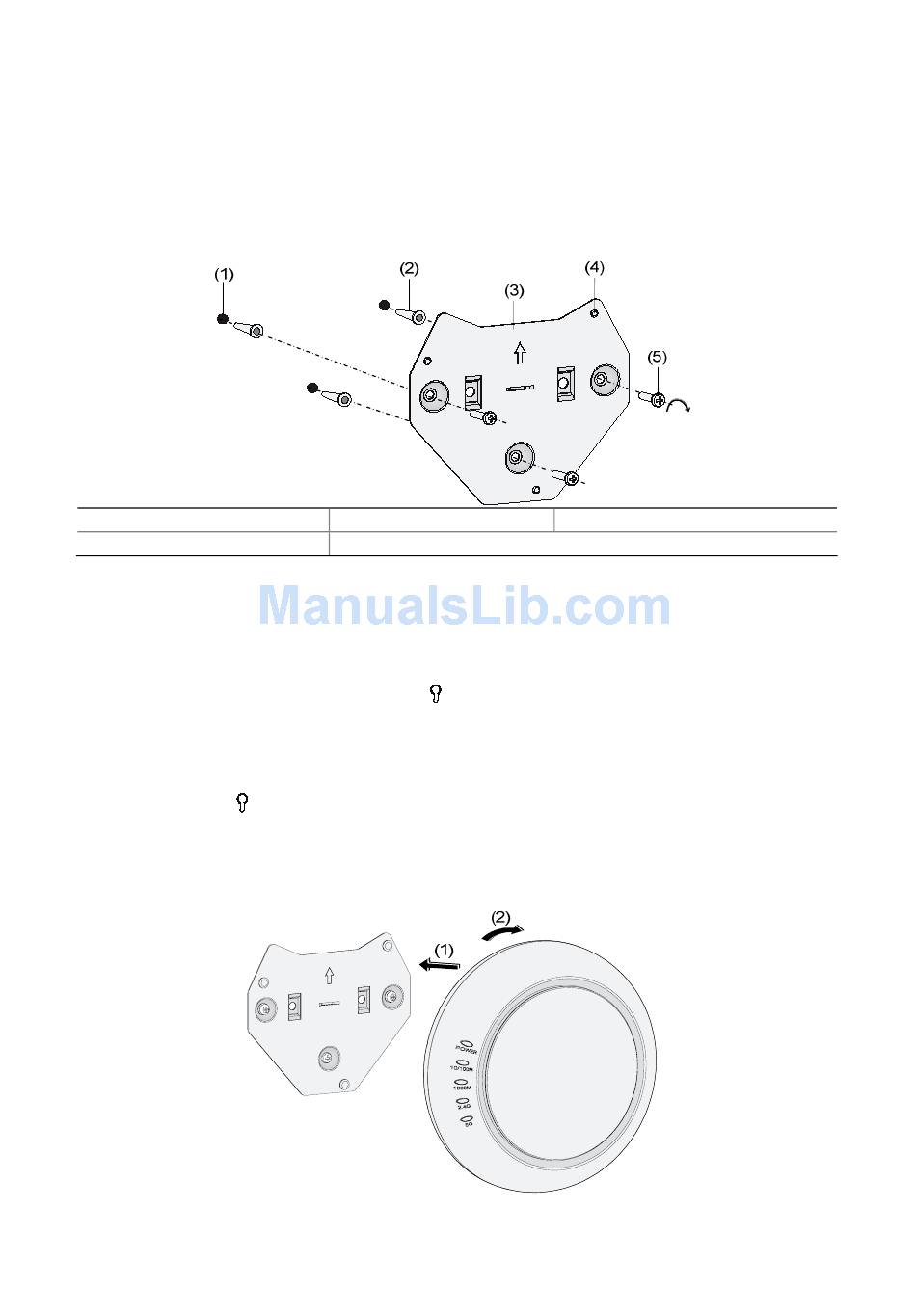

Figura 2 Instale los soportes de pared del AP9152
(1) Orificio perforado
(4) Clip de ojo de cerradura
Paso4 Ajuste la posición de los soportes de pared y apriete los tornillos.
Nota: Instale el soporte con la flecha apuntando hacia arriba.
Instalación del AP en el soporte de pared
Paso1 Alinee los orificios en forma de
orificio de cerradura del soporte de pared y ponga el AP en el soporte. Ver la
leyenda 1 de la Figura 3.
Paso2 Gire el AP para fijarlo. Ver la leyenda 2 de la Figura 3. Fije los orificios con
forma de
soporte de pared.
Figura 3 Fije el AP9152 en el soporte de pared
(2) Anclaje de pared
(5) Tornillo
del panel posterior del AP a los clips del ojo de cerradura del
(3) Soporte de pared
del panel posterior del AP con los clips del
