Etapa 1
Desaperte os dois parafusos M3 × 6 em cada suporte de clipe até as
cabeças dos parafusos ficarem abaixo da borda superior das porcas (não
remova os parafusos ou podem ser perdidos).
Etapa 2
Ajuste os clipes do trilho em T para fazer com que o suporte do trilho em T
fique maior do que o trilho em T e depois prenda o trilho em T com o suporte
do trilho em T de acordo com a seta.
(1) clipe do trilho em T
(4) suporte do clipe
(7) gancho de montagem
(9) Antes de instalar o AP no trilho em T, desaperte as porcas do parafuso até a cabeça do parafuso
ficar abaixo da borda superior das porcas.
Etapa 3
Aperte os parafusos M3 × 6 nos dois suportes de clipe até as cabeças dos
parafusos tocarem no trilho em T e depois fixe os parafusos.
Etapa 4
Verifique se o suporte do trilho em T está fixo ao trilho em T.
Etapa 5
Enganche o clipe de montagem do suporte de montagem de parede ao
gancho de montagem do suporte do trilho em T, conforme ilustrado na
Figura 5.
Etapa 6
Insira o dois parafusos M4 × 8 pelos dois orifícios (com um diâmetro de 5
mm, ou 0,20 pol.) no suporte de montagem de parede de acordo com a
linha pontilhada ilustrada na Figura 5 e prenda os parafusos ao suporte do
trilho em T.
Etapa 7
Verifique se o suporte de montagem de parede está fixo ao trilho em T.
Etapa 8
Instale o AP9152 ao suporte de montagem de parede. Para obter detalhes,
consulte Instalando o AP no suporte de montagem de parede

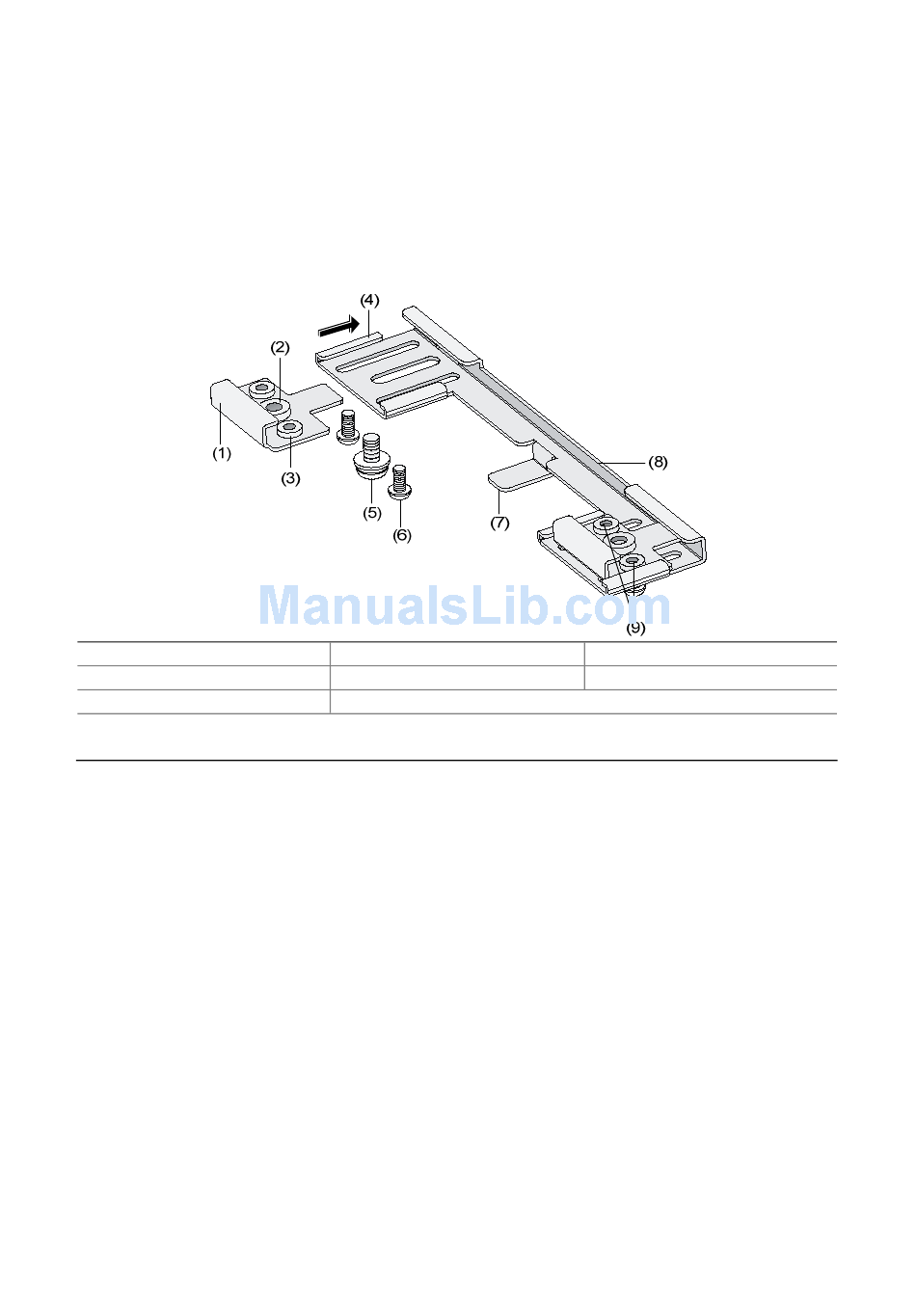

Figura 7 Suporte do trilho em T
(2) porca do parafuso M4 × 8
(5) parafuso M4 × 8
(8) suporte do trilho em T
57
(3) porca do parafuso M3 × 6
(6) parafuso M3 × 6
