3Com AP9152 Hardware Installation Manual page 20

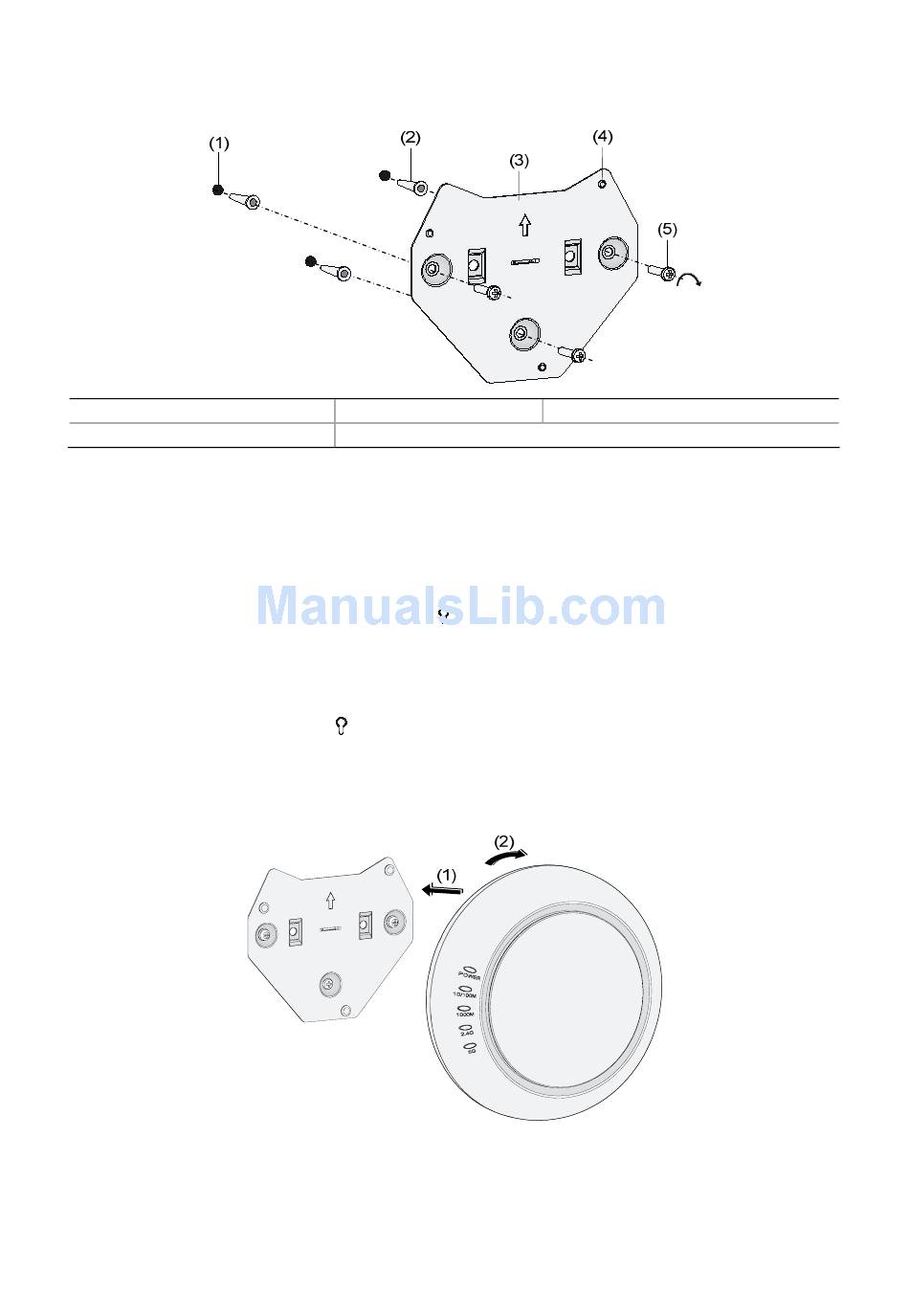

Figure 2 Installation du support de montage mural du modèle AP9152
(1) Trou percé
(4) Clip de trou de serrure
Etape 4
Ajustez la position du support de montage mural et serrez les vis.
Remarque : Installez le support de montage mural de sorte que la flèche pointe vers le
haut.
Installation du PA sur le support de montage mural
Etape 1
Alignez les trous en forme de
trou de serrure du support de montage mural, puis accrochez le PA sur le
support. Voir le numéro 1 sur la Figure3.
Etape 2
Faites tourner le PA afin de le fixer. Voir le numéro 2 sur la Figure3. Fixez les
trous en forme de
du support de montage mural.
Figure 3 Fixation du modèle AP9152 sur le support de montage mural
Remarque : Faites tourner le modèle AP9152 dans le sens des aiguilles d'une montre
pour installer l'appareil et dans le sens contraire pour l'ôter.
(2) Point d'encrage
(5) Vis
du panneau arrière du PA avec les clips de
du panneau arrière du PA aux clips de trou de serrure
17
(3) Support de montage mural
