Montage du PA sur un plafond
Montage du PA sur un rail en T
Montage du PA sur un mur
Les informations suivantes décrivent comment installer le modèle AP9152 sur un mur :
Installation du support de montage mural sur le mur
Installation du PA sur le support de montage mural
Verrouillage du PA sur le support de montage mural (en option)
Installation du support de montage mural sur le mur
Etape 1
Plaquez le support de montage mural fermement contre le mur où le PA doit
être monté et marquez les emplacements à percer afin d'installer les vis.
Utilisez ensuite un foret de 6 mm (1/4'') de diamètre afin de percer les trous
dans le mur. L'écartement des trous doit être identique à celui du support de
montage mural.
Précisions :Le support de montage mural du modèle AP9152 comporte cinq trous de
montage au total. Les trois trous ronds (diamètre de 5 mm ou 0,20'') servent à
l'installation.

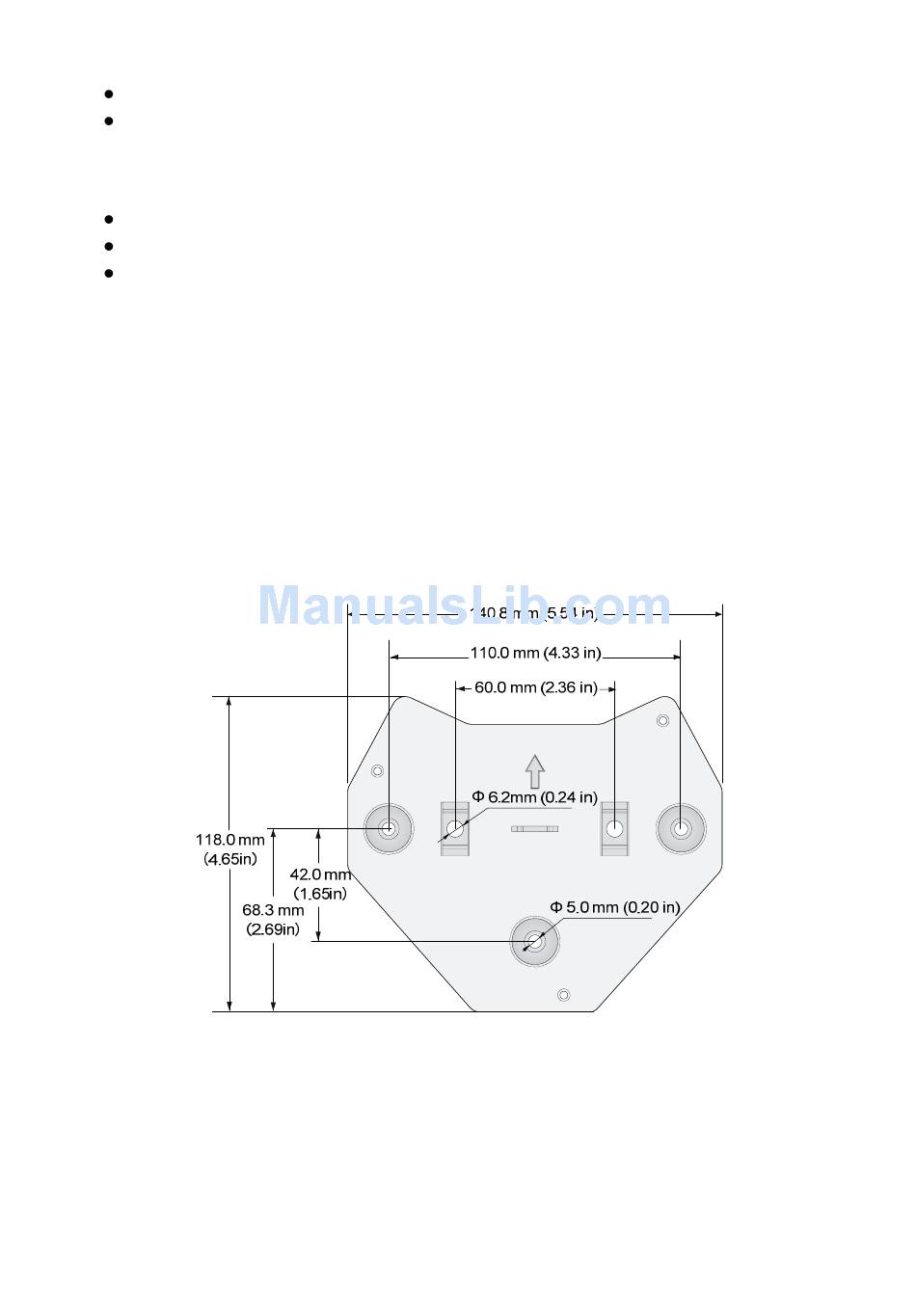

Figure 1 Ecartement des trous du support de montage mural du modèle AP9152 :
Etape 2
Insérez les extrémités en pointe des points d'encrage muraux dans les trous
percés et enfoncez leur partie plate avec un marteau jusqu'à ce qu'ils
arrivent au ras du mur.
Etape 3
Alignez les trous du support de montage mural avec les points d'encrage et
insérez les vis par les trous de montage dans les points d'encrage, comme
indiqué sur la Figure2.
