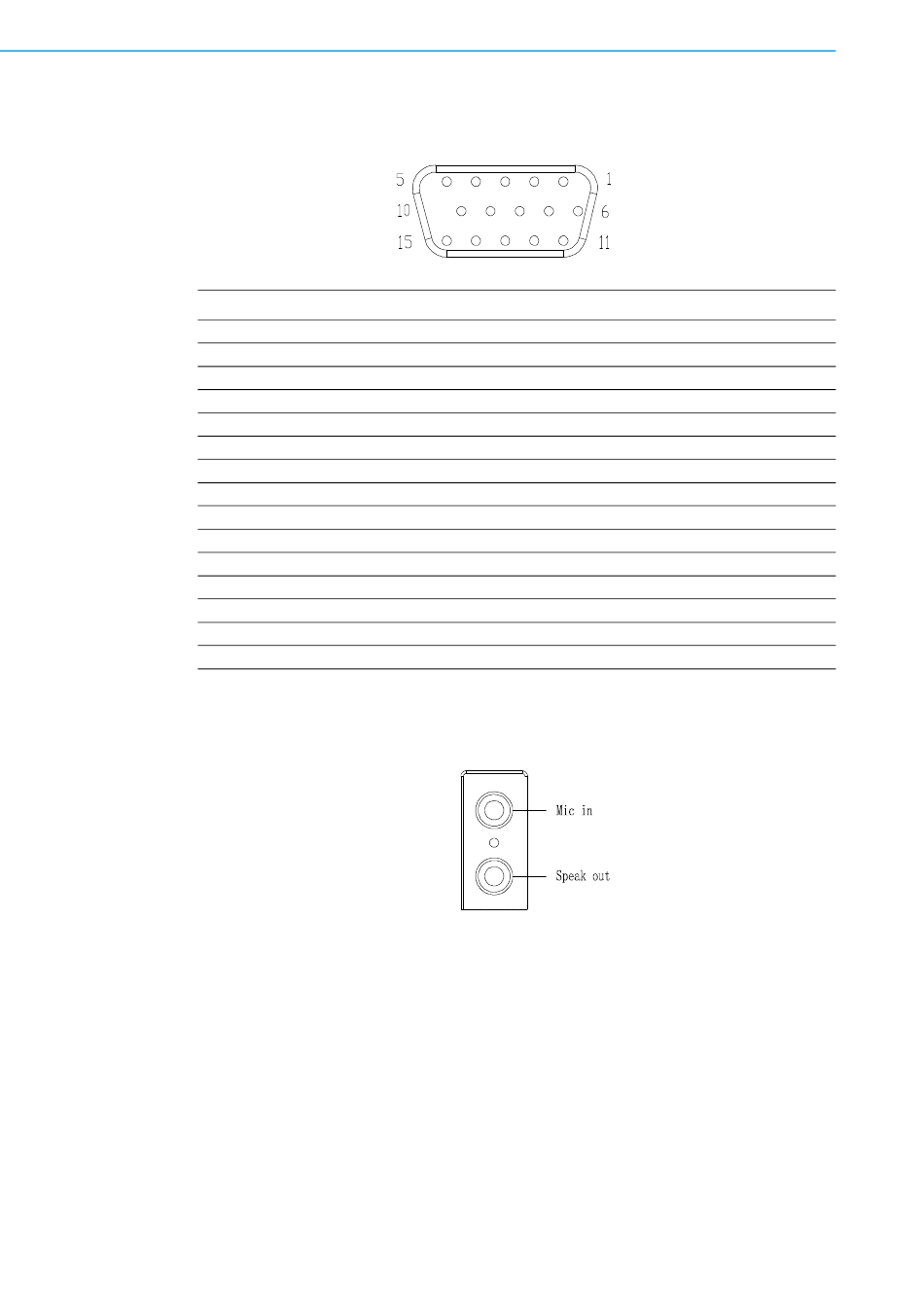

2.4.3 VGA 接口
ITA-3650T 提供 1 个 D-SUB 15 针的母型接口。
针脚
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
2.4.4 Audio in 接口
ITA-3650T 提供一个集成麦克风输入 / 扬声器输出的音频接口。
ITA-3650T 系列用户手册
信号名
Red( 红 )
Green( 绿 )
Blue( 蓝 )
NC
GND
GND
GND
GND
+5V
GND
NC
DDC-DATA
H-SYNC
V-SYNC
DDC-CLK
