2.3 跳線和介面
2.3.1 跳線描述
使用者可根據需要通過設置跳線配置 ITA-3650T。跳線是用來連通電路的金屬橋。它
包括 2 個金屬針腳和一個跳線帽 （裡面是金屬夾片，外部是起保護作用的塑膠套） 。
跳線帽可套住針腳將其連成通路。移走跳線帽則會斷開線路。有時，一個跳線具有 3
個針腳，分別為針 1、2、3。這種情況下，使用者可以任意選擇連接針腳 1、2 或者
針腳 2、3。

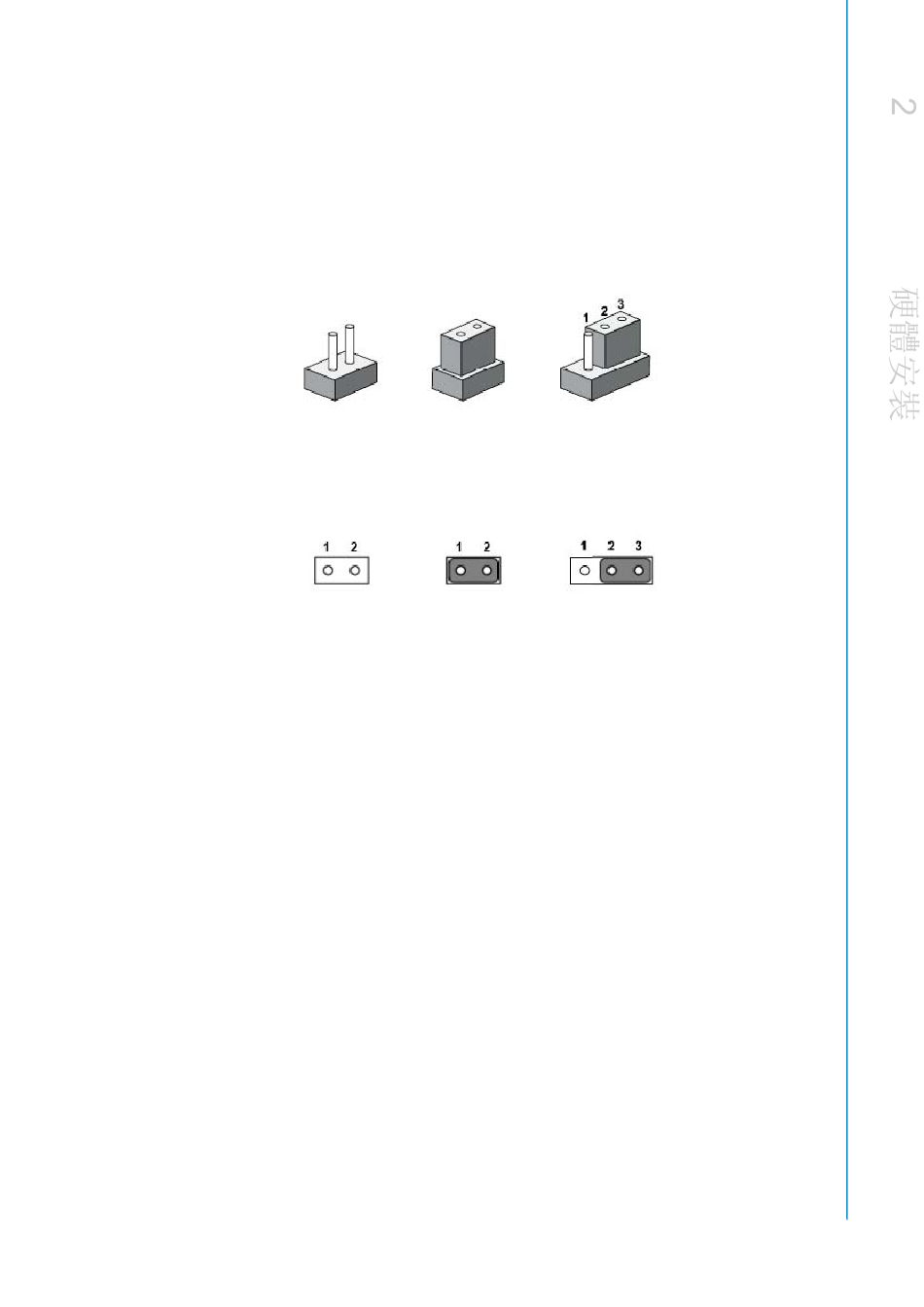

設備的跳線設置如下圖所示：
進行跳線設置時，使用針鼻鉗可能會有所幫助。若用戶對應用的最佳硬體設定產生任
何疑問，請在進行更改前聯繫當地的分銷商或銷售代表。通常情況下，使用者僅需要
一根標準電纜進行大多數連接。
斷開 閉合
斷開 閉合
断开 闭合
7
閉合 2-3
閉合 2-3
闭合2-3
ITA-3650T 系列用戶手冊
