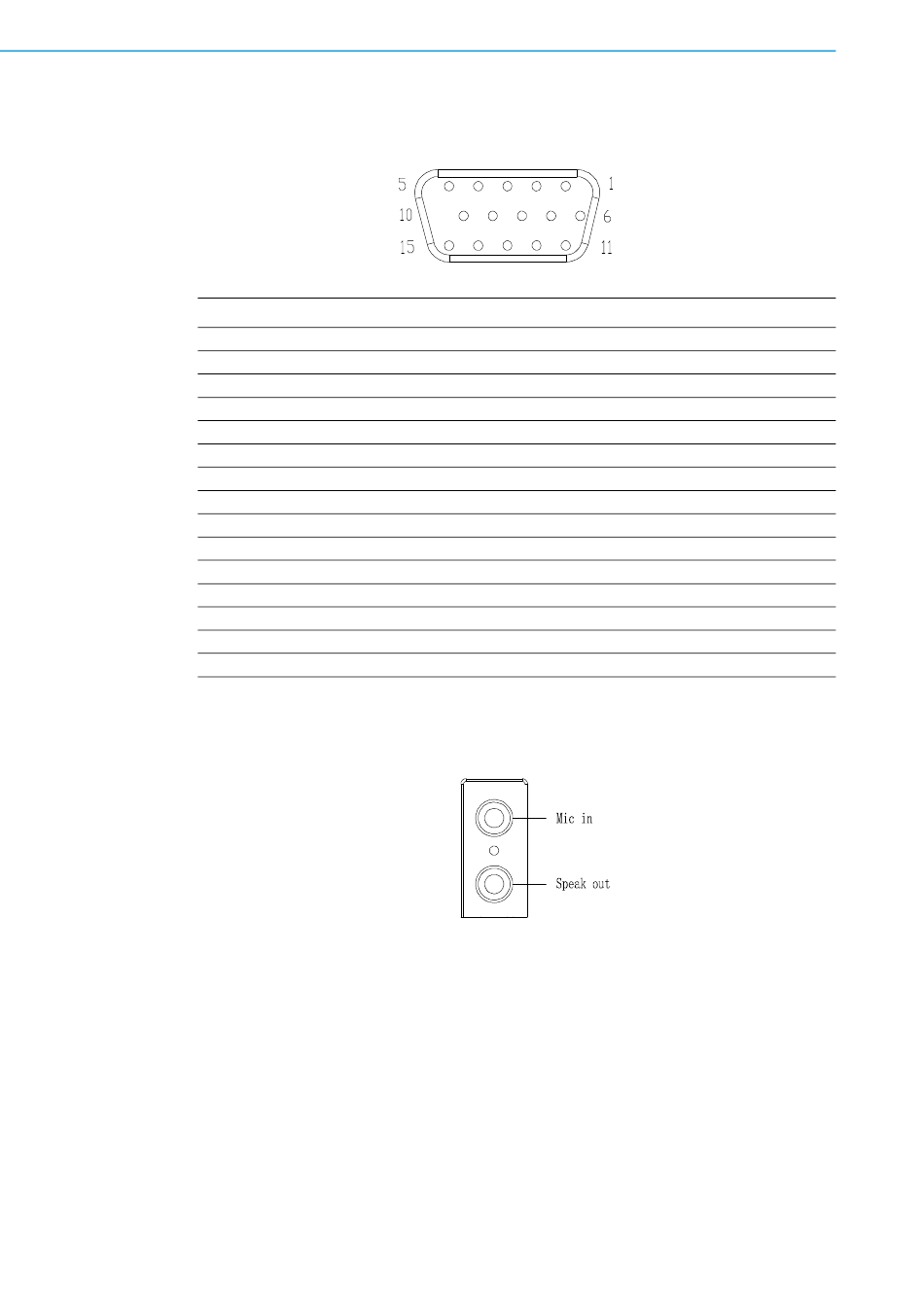

2.4.3 VGA 介面
ITA-3650T 提供 1 個 D-SUB 15 針的母型介面。
針腳
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
2.4.4 Audio in 介面
ITA-3650T 提供一個集成麥克風輸入 / 揚聲器輸出的音訊介面。
ITA-3650T 系列用戶手冊
信號名
Red( 紅 )
Green( 綠 )
Blue( 藍 )
NC
GND
GND
GND
GND
+5V
GND
NC
DDC-DATA
H-SYNC
V-SYNC
DDC-CLK
