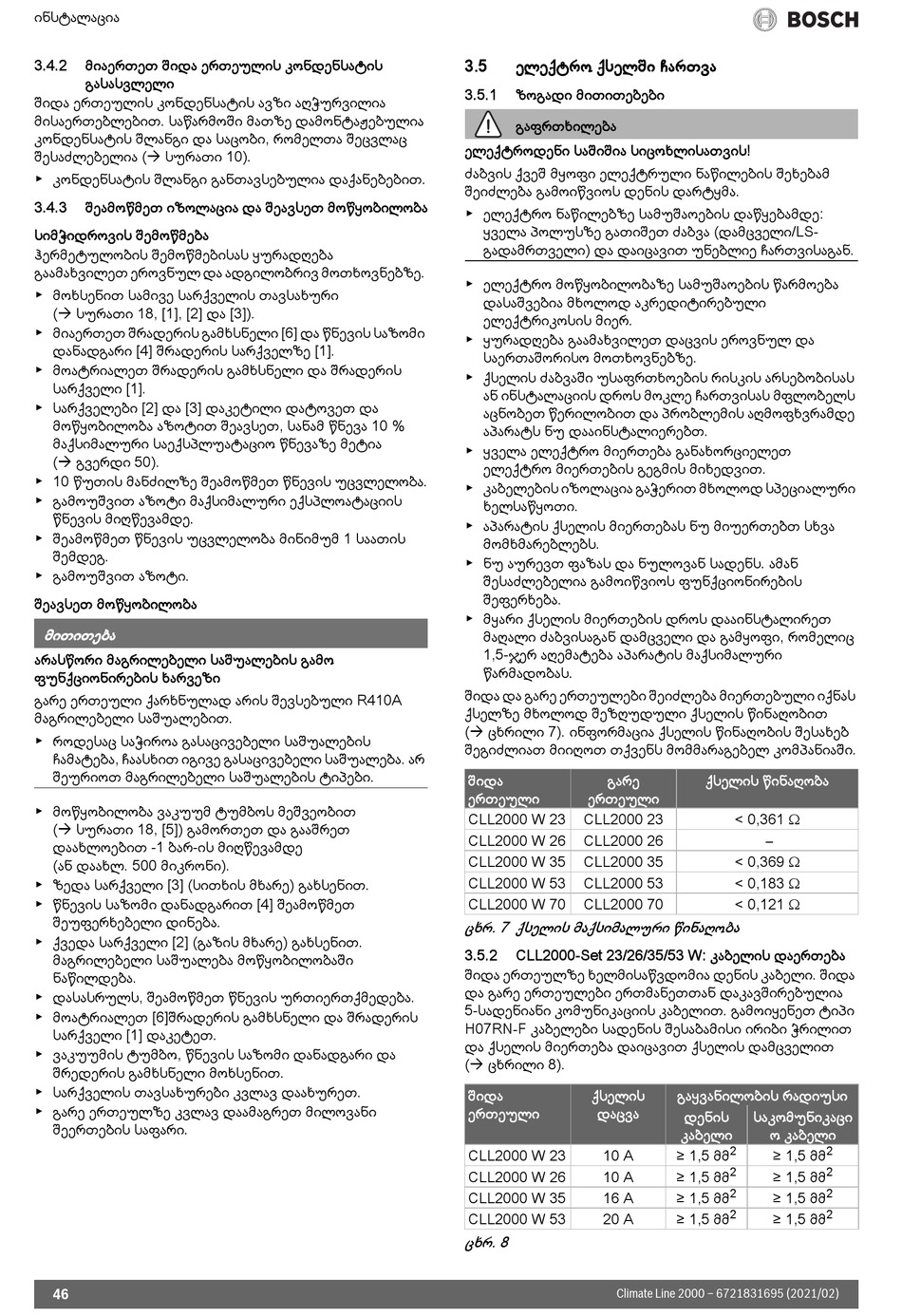

ინსტალაცია
3.4.2 მიაერთეთ შიდა ერთეულის კონდენსატის
გასასვლელი
შიდა ერთეულის კონდენსატის ავზი აღჭურვილია
მისაერთებლებით. საწარმოში მათზე დამონტაჟებულია
კონდენსატის შლანგი და საცობი, რომელთა შეცვლაც
შესაძლებელია ( სურათი 10).
▶ კონდენსატის შლანგი განთავსებულია დაქანებებით.
3.4.3 შეამოწმეთ იზოლაცია და შეავსეთ მოწყობილობა
სიმჭიდროვის შემოწმება
ჰერმეტულობის შემოწმებისას ყურადღება
გაამახვილეთ ეროვნულ და ადგილობრივ მოთხოვნებზე.
▶ მოხსენით სამივე სარქველის თავსახური
( სურათი 18, [1], [2] და [3]).
▶ მიაერთეთ შრადერის გამხსნელი [6] და წნევის საზომი
დანადგარი [4] შრადერის სარქველზე [1].
▶ მოატრიალეთ შრადერის გამხსნელი და შრადერის
სარქველი [1].
▶ სარქველები [2] და [3] დაკეტილი დატოვეთ და
მოწყობილობა აზოტით შეავსეთ, სანამ წნევა 10 %
მაქსიმალური საექსპლუატაციო წნევაზე მეტია
( გვერდი 50).
▶ 10 წუთის მანძილზე შეამოწმეთ წნევის უცვლელობა.
▶ გამოუშვით აზოტი მაქსიმალური ექსპლოატაციის
წნევის მიღწევამდე.
▶ შეამოწმეთ წნევის უცვლელობა მინიმუმ 1 საათის
შემდეგ.
▶ გამოუშვით აზოტი.
შეავსეთ მოწყობილობა
მითითება
არასწორი მაგრილებელი საშუალების გამო
ფუნქციონირების ხარვეზი
გარე ერთეული ქარხნულად არის შევსებული R410A
მაგრილებელი საშუალებით.
▶ როდესაც საჭიროა გასაცივებელი საშუალების
ჩამატება, ჩაასხით იგივე გასაცივებელი საშუალება. არ
შეურიოთ მაგრილებელი საშუალების ტიპები.
▶ მოწყობილობა ვაკუუმ ტუმბოს მეშვეობით
( სურათი 18, [5]) გამორთეთ და გააშრეთ
დაახლოებით -1 ბარ-ის მიღწევამდე
(ან დაახლ. 500 მიკრონი).
▶ ზედა სარქველი [3] (სითხის მხარე) გახსენით.
▶ წნევის საზომი დანადგარით [4] შეამოწმეთ
შეუფერხებელი დინება.
▶ ქვედა სარქველი [2] (გაზის მხარე) გახსენით.
მაგრილებელი საშუალება მოწყობილობაში
ნაწილდება.
▶ დასასრულს, შეამოწმეთ წნევის ურთიერთქმედება.
▶ მოატრიალეთ [6]შრადერის გამხსნელი და შრადერის
სარქველი [1] დაკეტეთ.
▶ ვაკუუმის ტუმბო, წნევის საზომი დანადგარი და
შრედერის გამხსნელი მოხსენით.
▶ სარქველის თავსახურები კვლავ დაახურეთ.
▶ გარე ერთეულზე კვლავ დაამაგრეთ მილოვანი
შეერთების საფარი.
46
3.5 ელექტრო ქსელში ჩართვა
3.5.1 ზოგადი მითითებები
გაფრთხილება
ელექტროდენი საშიშია სიცოხლისათვის!
ძაბვის ქვეშ მყოფი ელექტრული ნაწილების შეხებამ
შეიძლება გამოიწვიოს დენის დარტყმა.
▶ ელექტრო ნაწილებზე სამუშაოების დაწყებამდე:
ყველა პოლუსზე გათიშეთ ძაბვა (დამცველი/LS-
გადამრთველი) და დაიცავით უნებლიე ჩართვისაგან.
▶ ელექტრო მოწყობილობაზე სამუშაოების წარმოება
დასაშვებია მხოლოდ აკრედიტირებული
ელექტრიკოსის მიერ.
▶ ყურადღება გაამახვილეთ დაცვის ეროვნულ და
საერთაშორისო მოთხოვნებზე.
▶ ქსელის ძაბვაში უსაფრთხოების რისკის არსებობისას
ან ინსტალაციის დროს მოკლე ჩართვისას მფლობელს
აცნობეთ წერილობით და პრობლემის აღმოფხვრამდე
აპარატს ნუ დააინსტალიერებთ.
▶ ყველა ელექტრო მიერთება განახორციელეთ
ელექტრო მიერთების გეგმის მიხედვით.
▶ კაბელების იზოლაცია გაჭერით მხოლოდ სპეციალური
ხელსაწყოთი.
▶ აპარატის ქსელის მიერთებას ნუ მიუერთებთ სხვა
მომხმარებლებს.
▶ ნუ აურევთ ფაზას და ნულოვან სადენს. ამან
შესაძლებელია გამოიწვიოს ფუნქციონირების
შეფერხება.
▶ მყარი ქსელის მიერთების დროს დააინსტალირეთ
მაღალი ძაბვისაგან დამცველი და გამყოფი, რომელიც
1,5-ჯერ აღემატება აპარატის მაქსიმალური
წარმადობას.
შიდა და გარე ერთეულები შეიძლება მიერთებული იქნას
ქსელზე მხოლოდ შეზღუდული ქსელის წინაღობით
( ცხრილი 7). ინფორმაცია ქსელის წინაღობის შესახებ
შეგიძლიათ მიიღოთ თქვენს მომმარაგებელ კომპანიაში.
შიდა გარე
ერთეული ერთეული
CLL2000 W 23 CLL2000 23
CLL2000 W 26 CLL2000 26
CLL2000 W 35 CLL2000 35
CLL2000 W 53 CLL2000 53
CLL2000 W 70 CLL2000 70
ცხრ. 7 ქსელის მაქსიმალური წინაღობა
3.5.2 CLL2000-Set 23/26/35/53 W: კაბელის დაერთება
შიდა ერთეულზე ხელმისაწვდომია დენის კაბელი. შიდა
და გარე ერთეულები ერთმანეთთან დაკავშირებულია
5-სადენიანი კომუნიკაციის კაბელით. გამოიყენეთ ტიპი
H07RN-F კაბელები სადენის შესაბამისი ირიბი ჭრილით
და ქსელის მიერთება დაიცავით ქსელის დამცველით
( ცხრილი 8).
შიდა ქსელის
ერთეული დაცვა
CLL2000 W 23 10 A
CLL2000 W 26 10 A
CLL2000 W 35 16 A
CLL2000 W 53 20 A
ცხრ. 8
Climate Line 2000 – 6721831695 (2021/02)
ქსელის წინაღობა
< 0,361 
–
< 0,369 
< 0,183 
< 0,121 
გაყვანილობის რადიუსი
დენის საკომუნიკაცი
კაბელი ო კაბელი
2 2
≥ 1,5 მმ ≥ 1,5 მმ
2 2
≥ 1,5 მმ ≥ 1,5 მმ
2 2
≥ 1,5 მმ ≥ 1,5 მმ
2 2
≥ 1,5 მმ ≥ 1,5 მმ
