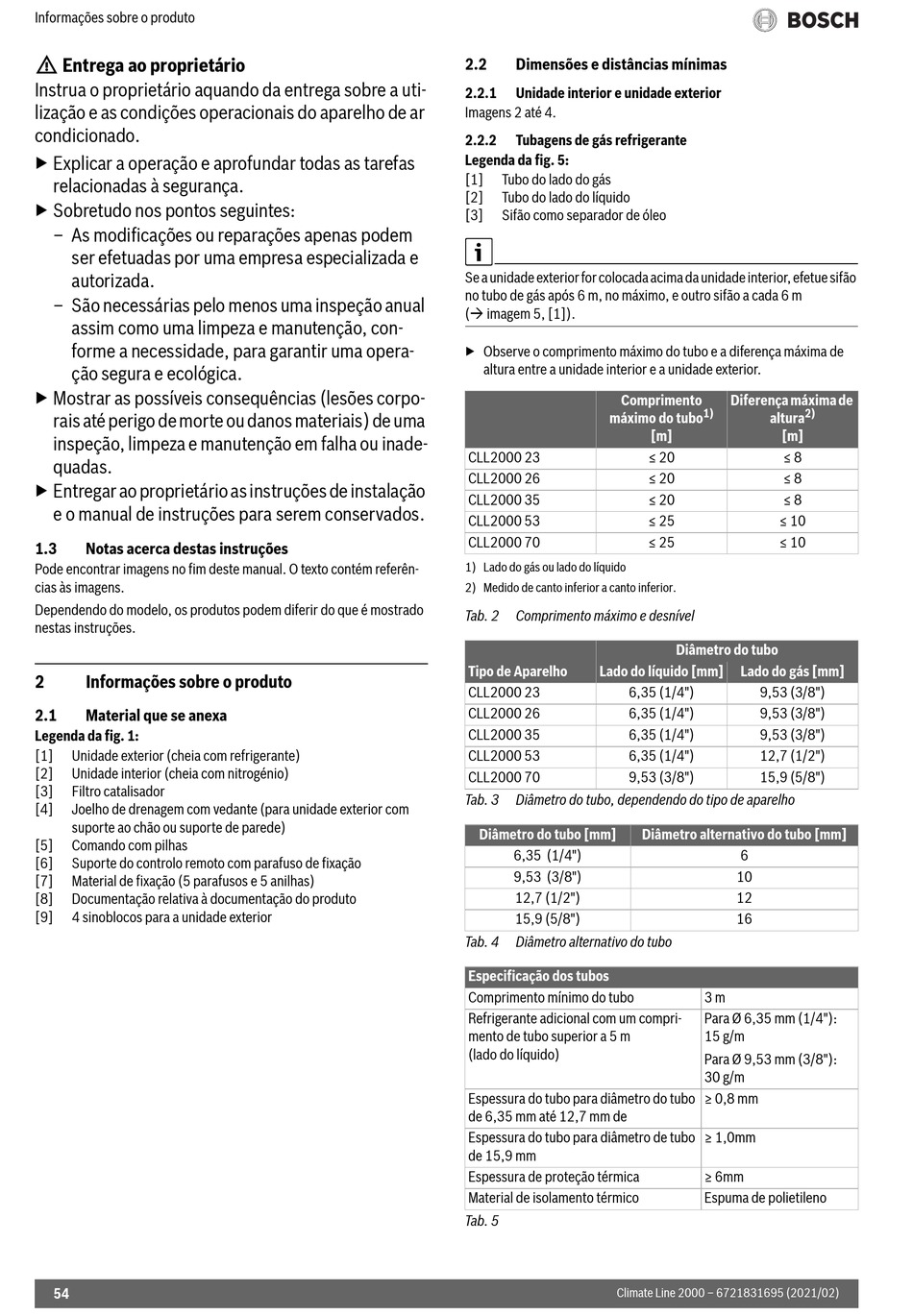

Informações sobre o produto
H Entrega ao proprietário
Instrua o proprietário aquando da entrega sobre a uti-
lização e as condições operacionais do aparelho de ar
condicionado.
▶ Explicar a operação e aprofundar todas as tarefas
relacionadas à segurança.
▶ Sobretudo nos pontos seguintes:
– As modificações ou reparações apenas podem
ser efetuadas por uma empresa especializada e
autorizada.
– São necessárias pelo menos uma inspeção anual
assim como uma limpeza e manutenção, con-
forme a necessidade, para garantir uma opera-
ção segura e ecológica.
▶ Mostrar as possíveis consequências (lesões corpo-
rais até perigo de morte ou danos materiais) de uma
inspeção, limpeza e manutenção em falha ou inade-
quadas.
▶ Entregar ao proprietário as instruções de instalação
e o manual de instruções para serem conservados.
1.3 Notas acerca destas instruções
Pode encontrar imagens no fim deste manual. O texto contém referên-
cias às imagens.
Dependendo do modelo, os produtos podem diferir do que é mostrado
nestas instruções.
2 Informações sobre o produto
2.1

Material que se anexa

Legenda da fig. 1:
[1] Unidade exterior (cheia com refrigerante)
[2] Unidade interior (cheia com nitrogénio)
[3] Filtro catalisador
[4] Joelho de drenagem com vedante (para unidade exterior com
suporte ao chão ou suporte de parede)
[5] Comando com pilhas
[6] Suporte do controlo remoto com parafuso de fixação
[7] Material de fixação (5 parafusos e 5 anilhas)
[8] Documentação relativa à documentação do produto
[9] 4 sinoblocos para a unidade exterior
54
2.2 Dimensões e distâncias mínimas
2.2.1

Unidade interior e unidade exterior

Imagens 2 até 4.
2.2.2 Tubagens de gás refrigerante
Legenda da fig. 5:
[1] Tubo do lado do gás
[2] Tubo do lado do líquido
[3] Sifão como separador de óleo
Se a unidade exterior for colocada acima da unidade interior, efetue sifão
no tubo de gás após 6 m, no máximo, e outro sifão a cada 6 m
( imagem 5, [1]).
▶ Observe o comprimento máximo do tubo e a diferença máxima de
altura entre a unidade interior e a unidade exterior.
Comprimento
máximo do tubo
CLL2000 23
CLL2000 26
CLL2000 35
CLL2000 53
CLL2000 70
1) Lado do gás ou lado do líquido
2) Medido de canto inferior a canto inferior.
Tab. 2 Comprimento máximo e desnível
Tipo de Aparelho Lado do líquido [mm]
CLL2000 23 6,35 (1/4")
CLL2000 26 6,35 (1/4")
CLL2000 35 6,35 (1/4")
CLL2000 53 6,35 (1/4")
CLL2000 70 9,53 (3/8")
Tab. 3 Diâmetro do tubo, dependendo do tipo de aparelho
Diâmetro do tubo [mm]
6,35 (1/4")
9,53 (3/8")
12,7 (1/2")
15,9 (5/8")
Tab. 4 Diâmetro alternativo do tubo
Especificação dos tubos
Comprimento mínimo do tubo
Refrigerante adicional com um compri-
mento de tubo superior a 5 m
(lado do líquido)
Espessura do tubo para diâmetro do tubo
de 6,35 mm até 12,7 mm de
Espessura do tubo para diâmetro de tubo
de 15,9 mm
Espessura de proteção térmica
Material de isolamento térmico
Tab. 5
Climate Line 2000 – 6721831695 (2021/02)
Diferença máxima de
1) 2)
altura
[m] [m]
≤ 20 ≤ 8
≤ 20 ≤ 8
≤ 20 ≤ 8
≤ 25 ≤ 10
≤ 25 ≤ 10
Diâmetro do tubo
Lado do gás [mm]
9,53 (3/8")
9,53 (3/8")
9,53 (3/8")
12,7 (1/2")
15,9 (5/8")
Diâmetro alternativo do tubo [mm]
6
10
12
16
3 m
Para Ø 6,35 mm (1/4"):
15 g/m
Para Ø 9,53 mm (3/8"):
30 g/m
≥ 0,8 mm
≥ 1,0mm
≥ 6mm
Espuma de polietileno
