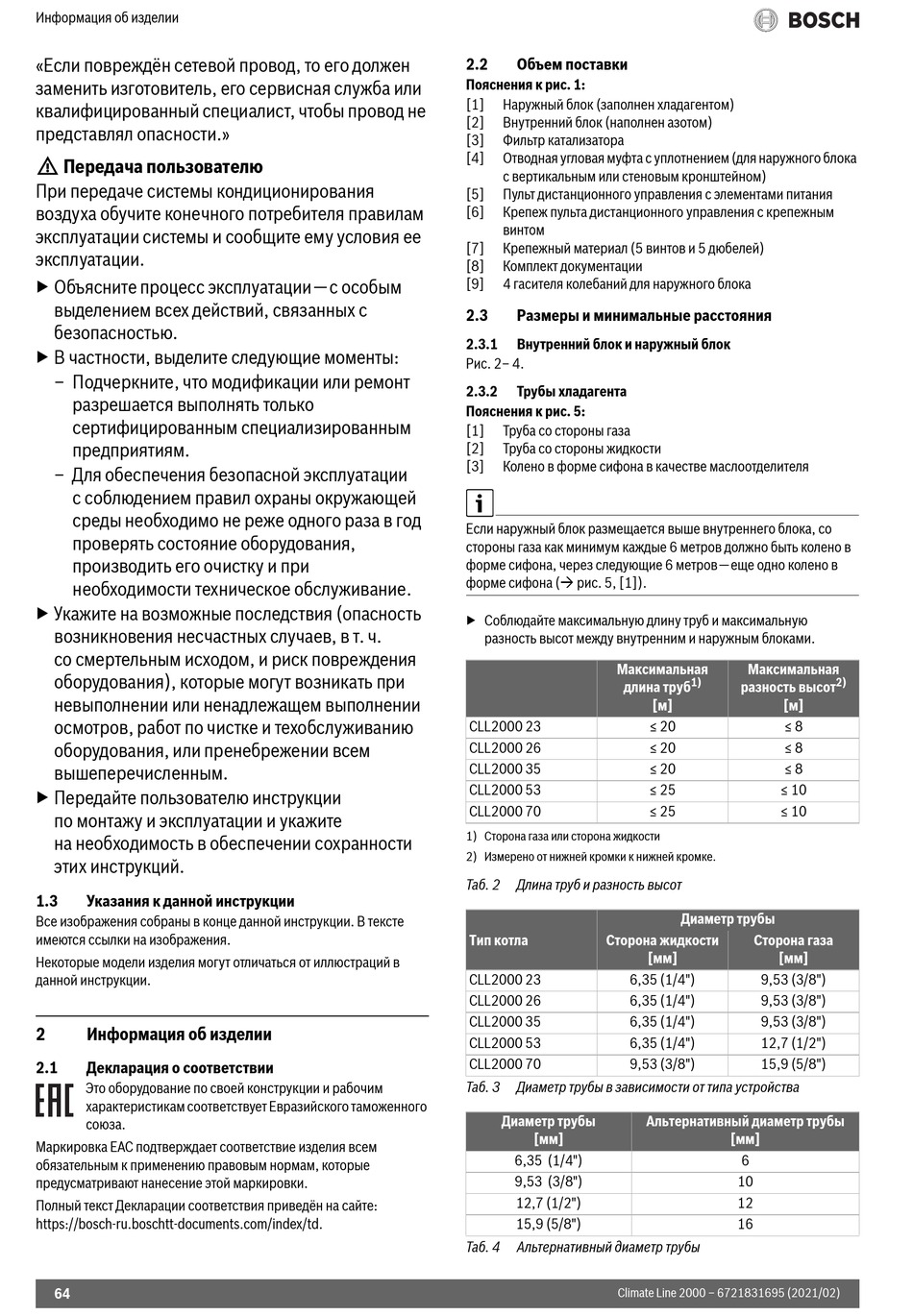

Информация об изделии
«Если повреждён сетевой провод, то его должен
заменить изготовитель, его сервисная служба или
квалифицированный специалист, чтобы провод не
представлял опасности.»
H Передача пользователю
При передаче системы кондиционирования
воздуха обучите конечного потребителя правилам
эксплуатации системы и сообщите ему условия ее
эксплуатации.
▶ Объясните процесс эксплуатации — с особым
выделением всех действий, связанных с
безопасностью.
▶ В частности, выделите следующие моменты:
– Подчеркните, что модификации или ремонт
разрешается выполнять только
сертифицированным специализированным
предприятиям.
– Для обеспечения безопасной эксплуатации
с соблюдением правил охраны окружающей
среды необходимо не реже одного раза в год
проверять состояние оборудования,
производить его очистку и при
необходимости техническое обслуживание.
▶ Укажите на возможные последствия (опасность
возникновения несчастных случаев, в т. ч.
со смертельным исходом, и риск повреждения
оборудования), которые могут возникать при
невыполнении или ненадлежащем выполнении
осмотров, работ по чистке и техобслуживанию
оборудования, или пренебрежении всем
вышеперечисленным.
▶ Передайте пользователю инструкции
по монтажу и эксплуатации и укажите
на необходимость в обеспечении сохранности
этих инструкций.
1.3 Указания к данной инструкции
Все изображения собраны в конце данной инструкции. В тексте
имеются ссылки на изображения.
Некоторые модели изделия могут отличаться от иллюстраций в
данной инструкции.
2 Информация об изделии
2.1 Декларация о соответствии
Это оборудование по своей конструкции и рабочим
характеристикам соответствует Евразийского таможенного
союза.
Маркировка EAC подтверждает соответствие изделия всем
обязательным к применению правовым нормам, которые
предусматривают нанесение этой маркировки.
Полный текст Декларации соответствия приведён на сайте:
https://bosch-ru.boschtt-documents.com/index/td.
64
2.2 Объем поставки
Пояснения к рис. 1:
[1] Наружный блок (заполнен хладагентом)
[2] Внутренний блок (наполнен азотом)
[3] Фильтр катализатора
[4] Отводная угловая муфта с уплотнением (для наружного блока
с вертикальным или стеновым кронштейном)
[5] Пульт дистанционного управления с элементами питания
[6] Крепеж пульта дистанционного управления с крепежным
винтом
[7] Крепежный материал (5 винтов и 5 дюбелей)
[8] Комплект документации
[9] 4 гасителя колебаний для наружного блока
2.3 Размеры и минимальные расстояния
2.3.1 Внутренний блок и наружный блок
Рис. 2– 4.
2.3.2 Трубы хладагента
Пояснения к рис. 5:
[1] Труба со стороны газа
[2] Труба со стороны жидкости
[3] Колено в форме сифона в качестве маслоотделителя
Если наружный блок размещается выше внутреннего блока, со
стороны газа как минимум каждые 6 метров должно быть колено в
форме сифона, через следующие 6 метров — еще одно колено в
форме сифона ( рис. 5, [1]).
▶ Соблюдайте максимальную длину труб и максимальную
разность высот между внутренним и наружным блоками.
Максимальная
длина труб
CLL2000 23
CLL2000 26
CLL2000 35
CLL2000 53
CLL2000 70
1) Сторона газа или сторона жидкости
2) Измерено от нижней кромки к нижней кромке.
Таб. 2 Длина труб и разность высот
Тип котла Сторона жидкости
CLL2000 23 6,35 (1/4")
CLL2000 26 6,35 (1/4")
CLL2000 35 6,35 (1/4")
CLL2000 53 6,35 (1/4")
CLL2000 70 9,53 (3/8")
Таб. 3 Диаметр трубы в зависимости от типа устройства
Диаметр трубы
[мм]
6,35 (1/4")
9,53 (3/8")
12,7 (1/2")
15,9 (5/8")
Таб. 4 Альтернативный диаметр трубы
Climate Line 2000 – 6721831695 (2021/02)
Максимальная
1)
разность высот
[м] [м]
≤ 20 ≤ 8
≤ 20 ≤ 8
≤ 20 ≤ 8
≤ 25 ≤ 10
≤ 25 ≤ 10
Диаметр трубы
Сторона газа
[мм] [мм]
9,53 (3/8")
9,53 (3/8")
9,53 (3/8")
12,7 (1/2")
15,9 (5/8")
Альтернативный диаметр трубы
[мм]
6
10
12
16
2)
