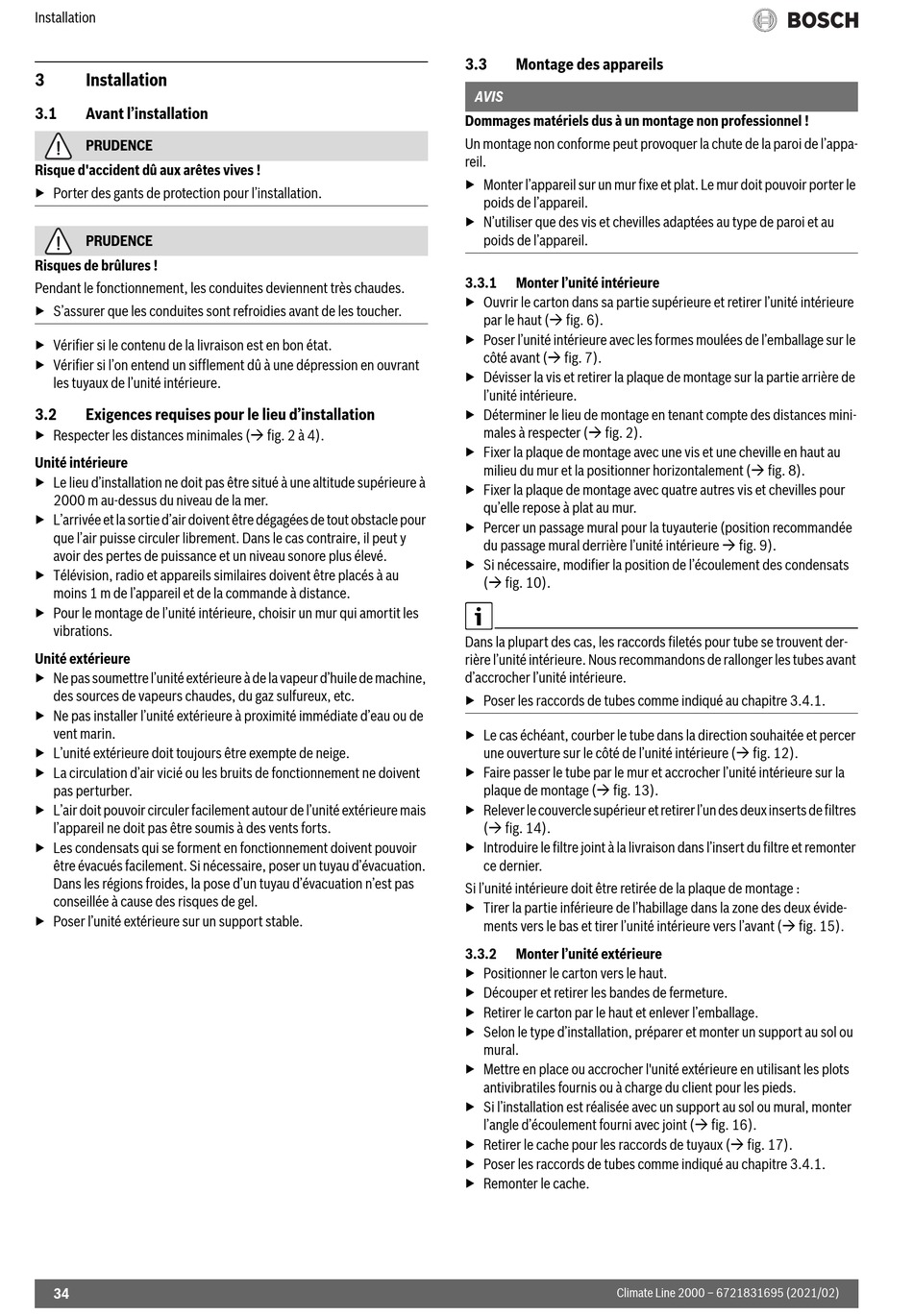

Installation

3 Installation
3.1

Avant l'installation

PRUDENCE
Risque d'accident dû aux arêtes vives !
▶ Porter des gants de protection pour l'installation.
PRUDENCE
Risques de brûlures !
Pendant le fonctionnement, les conduites deviennent très chaudes.
▶ S'assurer que les conduites sont refroidies avant de les toucher.
▶ Vérifier si le contenu de la livraison est en bon état.
▶ Vérifier si l'on entend un sifflement dû à une dépression en ouvrant
les tuyaux de l'unité intérieure.
3.2

Exigences requises pour le lieu d'installation

▶ Respecter les distances minimales ( fig. 2 à 4).
Unité intérieure
▶ Le lieu d'installation ne doit pas être situé à une altitude supérieure à
2000 m au-dessus du niveau de la mer.
▶ L'arrivée et la sortie d'air doivent être dégagées de tout obstacle pour
que l'air puisse circuler librement. Dans le cas contraire, il peut y
avoir des pertes de puissance et un niveau sonore plus élevé.
▶ Télévision, radio et appareils similaires doivent être placés à au
moins 1 m de l'appareil et de la commande à distance.
▶ Pour le montage de l'unité intérieure, choisir un mur qui amortit les
vibrations.
Unité extérieure
▶ Ne pas soumettre l'unité extérieure à de la vapeur d'huile de machine,
des sources de vapeurs chaudes, du gaz sulfureux, etc.
▶ Ne pas installer l'unité extérieure à proximité immédiate d'eau ou de
vent marin.
▶ L'unité extérieure doit toujours être exempte de neige.
▶ La circulation d'air vicié ou les bruits de fonctionnement ne doivent
pas perturber.
▶ L'air doit pouvoir circuler facilement autour de l'unité extérieure mais
l'appareil ne doit pas être soumis à des vents forts.
▶ Les condensats qui se forment en fonctionnement doivent pouvoir
être évacués facilement. Si nécessaire, poser un tuyau d'évacuation.
Dans les régions froides, la pose d'un tuyau d'évacuation n'est pas
conseillée à cause des risques de gel.
▶ Poser l'unité extérieure sur un support stable.
34
3.3

Montage des appareils

AVIS
Dommages matériels dus à un montage non professionnel !
Un montage non conforme peut provoquer la chute de la paroi de l'appa-
reil.
▶ Monter l'appareil sur un mur fixe et plat. Le mur doit pouvoir porter le
poids de l'appareil.
▶ N'utiliser que des vis et chevilles adaptées au type de paroi et au
poids de l'appareil.
3.3.1 Monter l'unité intérieure
▶ Ouvrir le carton dans sa partie supérieure et retirer l'unité intérieure
par le haut ( fig. 6).
▶ Poser l'unité intérieure avec les formes moulées de l'emballage sur le
côté avant ( fig. 7).
▶ Dévisser la vis et retirer la plaque de montage sur la partie arrière de
l'unité intérieure.
▶ Déterminer le lieu de montage en tenant compte des distances mini-
males à respecter ( fig. 2).
▶ Fixer la plaque de montage avec une vis et une cheville en haut au
milieu du mur et la positionner horizontalement ( fig. 8).
▶ Fixer la plaque de montage avec quatre autres vis et chevilles pour
qu'elle repose à plat au mur.
▶ Percer un passage mural pour la tuyauterie (position recommandée
du passage mural derrière l'unité intérieure  fig. 9).
▶ Si nécessaire, modifier la position de l'écoulement des condensats
( fig. 10).
Dans la plupart des cas, les raccords filetés pour tube se trouvent der-
rière l'unité intérieure. Nous recommandons de rallonger les tubes avant
d'accrocher l'unité intérieure.
▶ Poser les raccords de tubes comme indiqué au chapitre 3.4.1.
▶ Le cas échéant, courber le tube dans la direction souhaitée et percer
une ouverture sur le côté de l'unité intérieure ( fig. 12).
▶ Faire passer le tube par le mur et accrocher l'unité intérieure sur la
plaque de montage ( fig. 13).
▶ Relever le couvercle supérieur et retirer l'un des deux inserts de filtres
( fig. 14).
▶ Introduire le filtre joint à la livraison dans l'insert du filtre et remonter
ce dernier.
Si l'unité intérieure doit être retirée de la plaque de montage :
▶ Tirer la partie inférieure de l'habillage dans la zone des deux évide-
ments vers le bas et tirer l'unité intérieure vers l'avant ( fig. 15).
3.3.2 Monter l'unité extérieure
▶ Positionner le carton vers le haut.
▶ Découper et retirer les bandes de fermeture.
▶ Retirer le carton par le haut et enlever l'emballage.
▶ Selon le type d'installation, préparer et monter un support au sol ou
mural.
▶ Mettre en place ou accrocher l'unité extérieure en utilisant les plots
antivibratiles fournis ou à charge du client pour les pieds.
▶ Si l'installation est réalisée avec un support au sol ou mural, monter
l'angle d'écoulement fourni avec joint ( fig. 16).
▶ Retirer le cache pour les raccords de tuyaux ( fig. 17).
▶ Poser les raccords de tubes comme indiqué au chapitre 3.4.1.
▶ Remonter le cache.
