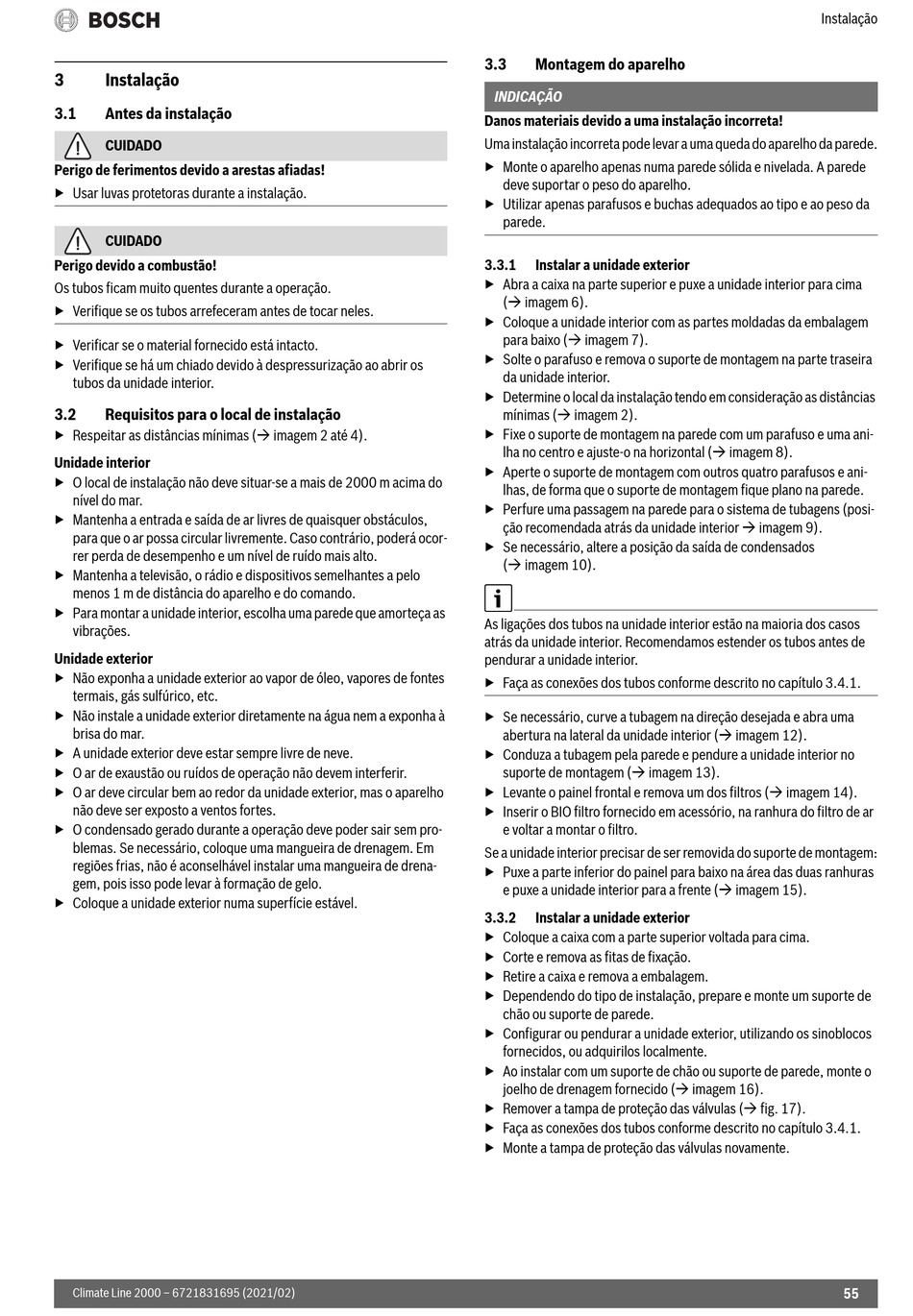

3 Instalação
3.1 Antes da instalação
CUIDADO
Perigo de ferimentos devido a arestas afiadas!
▶ Usar luvas protetoras durante a instalação.
CUIDADO
Perigo devido a combustão!
Os tubos ficam muito quentes durante a operação.
▶ Verifique se os tubos arrefeceram antes de tocar neles.
▶ Verificar se o material fornecido está intacto.
▶ Verifique se há um chiado devido à despressurização ao abrir os
tubos da unidade interior.
3.2 Requisitos para o local de instalação
▶ Respeitar as distâncias mínimas ( imagem 2 até 4).
Unidade interior
▶ O local de instalação não deve situar-se a mais de 2000 m acima do
nível do mar.
▶ Mantenha a entrada e saída de ar livres de quaisquer obstáculos,
para que o ar possa circular livremente. Caso contrário, poderá ocor-
rer perda de desempenho e um nível de ruído mais alto.
▶ Mantenha a televisão, o rádio e dispositivos semelhantes a pelo
menos 1 m de distância do aparelho e do comando.
▶ Para montar a unidade interior, escolha uma parede que amorteça as
vibrações.
Unidade exterior
▶ Não exponha a unidade exterior ao vapor de óleo, vapores de fontes
termais, gás sulfúrico, etc.
▶ Não instale a unidade exterior diretamente na água nem a exponha à
brisa do mar.
▶ A unidade exterior deve estar sempre livre de neve.
▶ O ar de exaustão ou ruídos de operação não devem interferir.
▶ O ar deve circular bem ao redor da unidade exterior, mas o aparelho
não deve ser exposto a ventos fortes.
▶ O condensado gerado durante a operação deve poder sair sem pro-
blemas. Se necessário, coloque uma mangueira de drenagem. Em
regiões frias, não é aconselhável instalar uma mangueira de drena-
gem, pois isso pode levar à formação de gelo.
▶ Coloque a unidade exterior numa superfície estável.
Climate Line 2000 – 6721831695 (2021/02)
3.3

Montagem do aparelho

INDICAÇÃO
Danos materiais devido a uma instalação incorreta!
Uma instalação incorreta pode levar a uma queda do aparelho da parede.
▶ Monte o aparelho apenas numa parede sólida e nivelada. A parede
deve suportar o peso do aparelho.
▶ Utilizar apenas parafusos e buchas adequados ao tipo e ao peso da
parede.
3.3.1

Instalar a unidade exterior

▶ Abra a caixa na parte superior e puxe a unidade interior para cima
( imagem 6).
▶ Coloque a unidade interior com as partes moldadas da embalagem
para baixo ( imagem 7).
▶ Solte o parafuso e remova o suporte de montagem na parte traseira
da unidade interior.
▶ Determine o local da instalação tendo em consideração as distâncias
mínimas ( imagem 2).
▶ Fixe o suporte de montagem na parede com um parafuso e uma ani-
lha no centro e ajuste-o na horizontal ( imagem 8).
▶ Aperte o suporte de montagem com outros quatro parafusos e ani-
lhas, de forma que o suporte de montagem fique plano na parede.
▶ Perfure uma passagem na parede para o sistema de tubagens (posi-
ção recomendada atrás da unidade interior  imagem 9).
▶ Se necessário, altere a posição da saída de condensados
( imagem 10).
As ligações dos tubos na unidade interior estão na maioria dos casos
atrás da unidade interior. Recomendamos estender os tubos antes de
pendurar a unidade interior.
▶ Faça as conexões dos tubos conforme descrito no capítulo 3.4.1.
▶ Se necessário, curve a tubagem na direção desejada e abra uma
abertura na lateral da unidade interior ( imagem 12).
▶ Conduza a tubagem pela parede e pendure a unidade interior no
suporte de montagem ( imagem 13).
▶ Levante o painel frontal e remova um dos filtros ( imagem 14).
▶ Inserir o BIO filtro fornecido em acessório, na ranhura do filtro de ar
e voltar a montar o filtro.
Se a unidade interior precisar de ser removida do suporte de montagem:
▶ Puxe a parte inferior do painel para baixo na área das duas ranhuras
e puxe a unidade interior para a frente ( imagem 15).
3.3.2 Instalar a unidade exterior
▶ Coloque a caixa com a parte superior voltada para cima.
▶ Corte e remova as fitas de fixação.
▶ Retire a caixa e remova a embalagem.
▶ Dependendo do tipo de instalação, prepare e monte um suporte de
chão ou suporte de parede.
▶ Configurar ou pendurar a unidade exterior, utilizando os sinoblocos
fornecidos, ou adquirilos localmente.
▶ Ao instalar com um suporte de chão ou suporte de parede, monte o
joelho de drenagem fornecido ( imagem 16).
▶ Remover a tampa de proteção das válvulas ( fig. 17).
▶ Faça as conexões dos tubos conforme descrito no capítulo 3.4.1.
▶ Monte a tampa de proteção das válvulas novamente.
