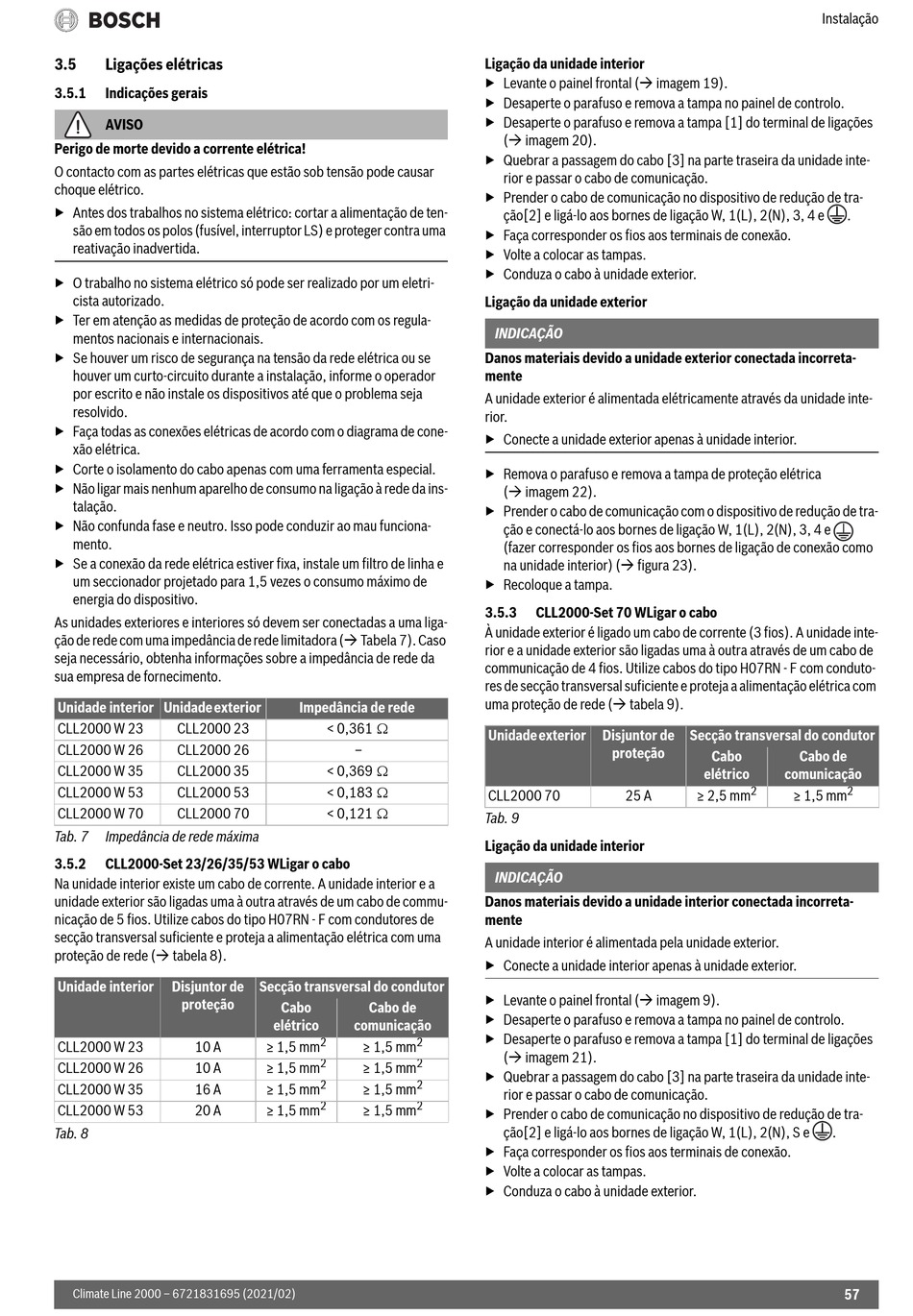

3.5 Ligações elétricas
3.5.1 Indicações gerais
AVISO
Perigo de morte devido a corrente elétrica!
O contacto com as partes elétricas que estão sob tensão pode causar
choque elétrico.
▶ Antes dos trabalhos no sistema elétrico: cortar a alimentação de ten-
são em todos os polos (fusível, interruptor LS) e proteger contra uma
reativação inadvertida.
▶ O trabalho no sistema elétrico só pode ser realizado por um eletri-
cista autorizado.
▶ Ter em atenção as medidas de proteção de acordo com os regula-
mentos nacionais e internacionais.
▶ Se houver um risco de segurança na tensão da rede elétrica ou se
houver um curto-circuito durante a instalação, informe o operador
por escrito e não instale os dispositivos até que o problema seja
resolvido.
▶ Faça todas as conexões elétricas de acordo com o diagrama de cone-
xão elétrica.
▶ Corte o isolamento do cabo apenas com uma ferramenta especial.
▶ Não ligar mais nenhum aparelho de consumo na ligação à rede da ins-
talação.
▶ Não confunda fase e neutro. Isso pode conduzir ao mau funciona-
mento.
▶ Se a conexão da rede elétrica estiver fixa, instale um filtro de linha e
um seccionador projetado para 1,5 vezes o consumo máximo de
energia do dispositivo.
As unidades exteriores e interiores só devem ser conectadas a uma liga-
ção de rede com uma impedância de rede limitadora ( Tabela 7). Caso
seja necessário, obtenha informações sobre a impedância de rede da
sua empresa de fornecimento.
Unidade interior Unidade exterior
CLL2000 W 23 CLL2000 23
CLL2000 W 26 CLL2000 26
CLL2000 W 35 CLL2000 35
CLL2000 W 53 CLL2000 53
CLL2000 W 70 CLL2000 70
Tab. 7 Impedância de rede máxima
3.5.2

CLL2000-Set 23/26/35/53 WLigar o cabo

Na unidade interior existe um cabo de corrente. A unidade interior e a
unidade exterior são ligadas uma à outra através de um cabo de commu-
nicação de 5 fios. Utilize cabos do tipo H07RN - F com condutores de
secção transversal suficiente e proteja a alimentação elétrica com uma
proteção de rede ( tabela 8).
Unidade interior Disjuntor de
proteção
CLL2000 W 23 10 A
CLL2000 W 26 10 A
CLL2000 W 35 16 A
CLL2000 W 53 20 A
Tab. 8
Climate Line 2000 – 6721831695 (2021/02)
Impedância de rede
< 0,361 
–
< 0,369 
< 0,183 
< 0,121 
Secção transversal do condutor
Cabo Cabo de
elétrico comunicação
2 2
≥ 1,5 mm ≥ 1,5 mm
2 2
≥ 1,5 mm ≥ 1,5 mm
2 2
≥ 1,5 mm ≥ 1,5 mm
2 2
≥ 1,5 mm ≥ 1,5 mm
Ligação da unidade interior
▶ Levante o painel frontal ( imagem 19).
▶ Desaperte o parafuso e remova a tampa no painel de controlo.
▶ Desaperte o parafuso e remova a tampa [1] do terminal de ligações
( imagem 20).
▶ Quebrar a passagem do cabo [3] na parte traseira da unidade inte-
rior e passar o cabo de comunicação.
▶ Prender o cabo de comunicação no dispositivo de redução de tra-
ção[2] e ligá-lo aos bornes de ligação W, 1(L), 2(N), 3, 4 e
▶ Faça corresponder os fios aos terminais de conexão.
▶ Volte a colocar as tampas.
▶ Conduza o cabo à unidade exterior.
Ligação da unidade exterior
INDICAÇÃO
Danos materiais devido a unidade exterior conectada incorreta-
mente
A unidade exterior é alimentada elétricamente através da unidade inte-
rior.
▶ Conecte a unidade exterior apenas à unidade interior.
▶ Remova o parafuso e remova a tampa de proteção elétrica
( imagem 22).
▶ Prender o cabo de comunicação com o dispositivo de redução de tra-
ção e conectá-lo aos bornes de ligação W, 1(L), 2(N), 3, 4 e
(fazer corresponder os fios aos bornes de ligação de conexão como
na unidade interior) ( figura 23).
▶ Recoloque a tampa.
3.5.3

CLL2000-Set 70 WLigar o cabo

À unidade exterior é ligado um cabo de corrente (3 fios). A unidade inte-
rior e a unidade exterior são ligadas uma à outra através de um cabo de
communicação de 4 fios. Utilize cabos do tipo H07RN - F com conduto-
res de secção transversal suficiente e proteja a alimentação elétrica com
uma proteção de rede ( tabela 9).
Unidade exterior Disjuntor de
proteção
CLL2000 70 25 A
Tab. 9
Ligação da unidade interior
INDICAÇÃO
Danos materiais devido a unidade interior conectada incorreta-
mente
A unidade interior é alimentada pela unidade exterior.
▶ Conecte a unidade interior apenas à unidade exterior.
▶ Levante o painel frontal ( imagem 9).
▶ Desaperte o parafuso e remova a tampa no painel de controlo.
▶ Desaperte o parafuso e remova a tampa [1] do terminal de ligações
( imagem 21).
▶ Quebrar a passagem do cabo [3] na parte traseira da unidade inte-
rior e passar o cabo de comunicação.
▶ Prender o cabo de comunicação no dispositivo de redução de tra-
ção[2] e ligá-lo aos bornes de ligação W, 1(L), 2(N), S e
▶ Faça corresponder os fios aos terminais de conexão.
▶ Volte a colocar as tampas.
▶ Conduza o cabo à unidade exterior.
Instalação
.
Secção transversal do condutor
Cabo Cabo de
elétrico comunicação
2 2
≥ 2,5 mm ≥ 1,5 mm
.
57
