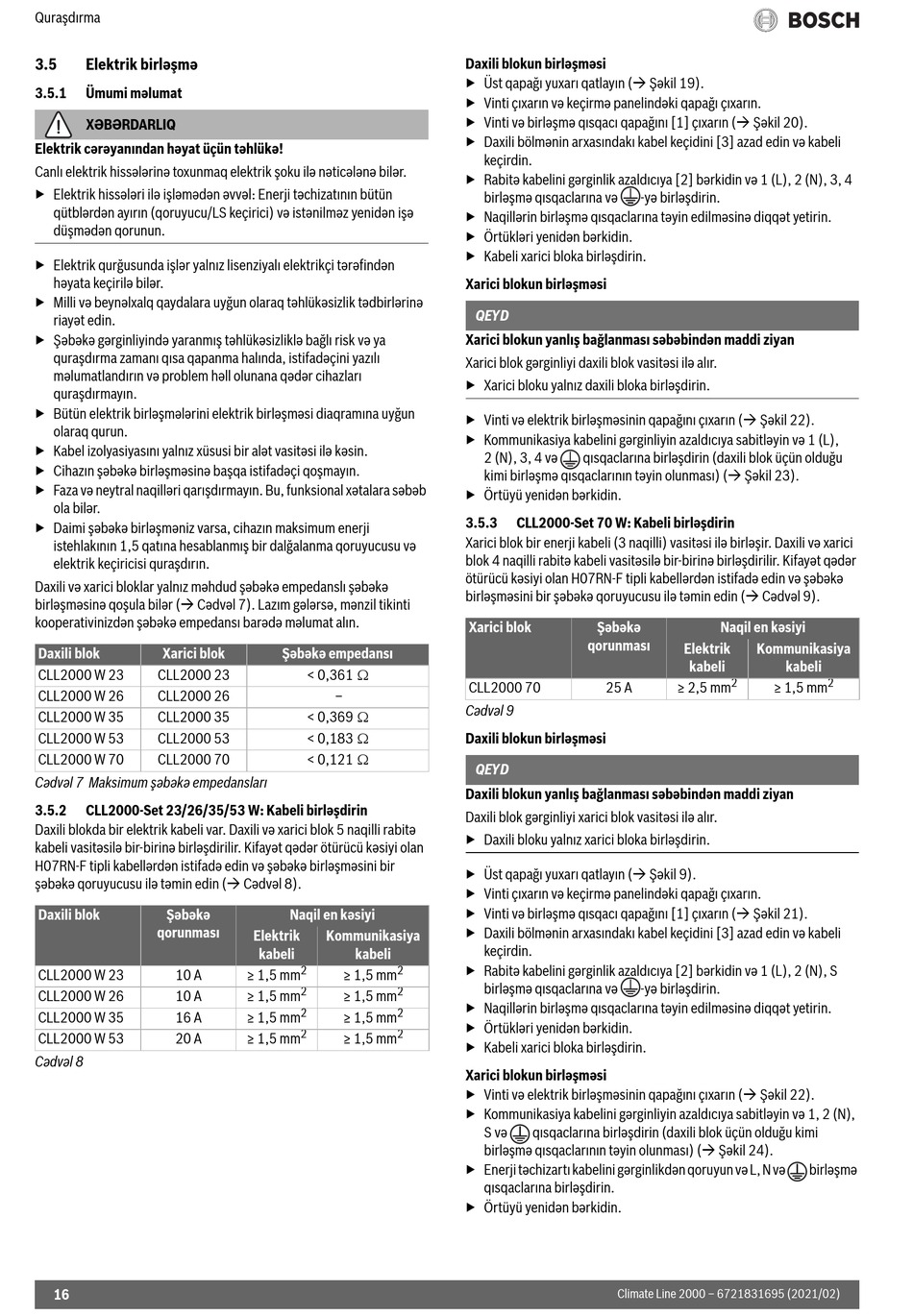

Quraşdırma
3.5 Elektrik birləşmə
3.5.1 Ümumi məlumat
XƏBƏRDARLIQ
Elektrik cərəyanından həyat üçün təhlükə!
Canlı elektrik hissələrinə toxunmaq elektrik şoku ilə nəticələnə bilər.
▶ Elektrik hissələri ilə işləmədən əvvəl: Enerji təchizatının bütün
qütblərdən ayırın (qoruyucu/LS keçirici) və istənilməz yenidən işə
düşmədən qorunun.
▶ Elektrik qurğusunda işlər yalnız lisenziyalı elektrikçi tərəfindən
həyata keçirilə bilər.
▶ Milli və beynəlxalq qaydalara uyğun olaraq təhlükəsizlik tədbirlərinə
riayət edin.
▶ Şəbəkə gərginliyində yaranmış təhlükəsizliklə bağlı risk və ya
quraşdırma zamanı qısa qapanma halında, istifadəçini yazılı
məlumatlandırın və problem həll olunana qədər cihazları
quraşdırmayın.
▶ Bütün elektrik birləşmələrini elektrik birləşməsi diaqramına uyğun
olaraq qurun.
▶ Kabel izolyasiyasını yalnız xüsusi bir alət vasitəsi ilə kəsin.
▶ Cihazın şəbəkə birləşməsinə başqa istifadəçi qoşmayın.
▶ Faza və neytral naqilləri qarışdırmayın. Bu, funksional xətalara səbəb
ola bilər.
▶ Daimi şəbəkə birləşməniz varsa, cihazın maksimum enerji
istehlakının 1,5 qatına hesablanmış bir dalğalanma qoruyucusu və
elektrik keçiricisi quraşdırın.
Daxili və xarici bloklar yalnız məhdud şəbəkə empedanslı şəbəkə
birləşməsinə qoşula bilər ( Cədvəl 7). Lazım gələrsə, mənzil tikinti
kooperativinizdən şəbəkə empedansı barədə məlumat alın.
Daxili blok Xarici blok
CLL2000 W 23 CLL2000 23
CLL2000 W 26 CLL2000 26
CLL2000 W 35 CLL2000 35
CLL2000 W 53 CLL2000 53
CLL2000 W 70 CLL2000 70
Cədvəl 7 Maksimum şəbəkə empedansları
3.5.2 CLL2000-Set 23/26/35/53 W: Kabeli birləşdirin
Daxili blokda bir elektrik kabeli var. Daxili və xarici blok 5 naqilli rabitə
kabeli vasitəsilə bir-birinə birləşdirilir. Kifayət qədər ötürücü kəsiyi olan
H07RN-F tipli kabellərdən istifadə edin və şəbəkə birləşməsini bir
şəbəkə qoruyucusu ilə təmin edin ( Cədvəl 8).
Daxili blok Şəbəkə
qorunması
CLL2000 W 23 10 A
CLL2000 W 26 10 A
CLL2000 W 35 16 A
CLL2000 W 53 20 A
Cədvəl 8
16
Şəbəkə empedansı
< 0,361 
–
< 0,369 
< 0,183 
< 0,121 
Naqil en kəsiyi
Elektrik Kommunikasiya
kabeli kabeli
2 2
≥ 1,5 mm ≥ 1,5 mm
2 2
≥ 1,5 mm ≥ 1,5 mm
2 2
≥ 1,5 mm ≥ 1,5 mm
2 2
≥ 1,5 mm ≥ 1,5 mm
Daxili blokun birləşməsi
▶ Üst qapağı yuxarı qatlayın ( Şəkil 19).
▶ Vinti çıxarın və keçirmə panelindəki qapağı çıxarın.
▶ Vinti və birləşmə qısqacı qapağını [1] çıxarın ( Şəkil 20).
▶ Daxili bölmənin arxasındakı kabel keçidini [3] azad edin və kabeli
keçirdin.
▶ Rabitə kabelini gərginlik azaldıcıya [2] bərkidin və 1 (L), 2 (N), 3, 4
birləşmə qısqaclarına və
▶ Naqillərin birləşmə qısqaclarına təyin edilməsinə diqqət yetirin.
▶ Örtükləri yenidən bərkidin.
▶ Kabeli xarici bloka birləşdirin.
Xarici blokun birləşməsi
QEYD
Xarici blokun yanlış bağlanması səbəbindən maddi ziyan
Xarici blok gərginliyi daxili blok vasitəsi ilə alır.
▶ Xarici bloku yalnız daxili bloka birləşdirin.
▶ Vinti və elektrik birləşməsinin qapağını çıxarın ( Şəkil 22).
▶ Kommunikasiya kabelini gərginliyin azaldıcıya sabitləyin və 1 (L),
2 (N), 3, 4 və qısqaclarına birləşdirin (daxili blok üçün olduğu
kimi birləşmə qısqaclarının təyin olunması) ( Şəkil 23).
▶ Örtüyü yenidən bərkidin.
3.5.3 CLL2000-Set 70 W: Kabeli birləşdirin
Xarici blok bir enerji kabeli (3 naqilli) vasitəsi ilə birləşir. Daxili və xarici
blok 4 naqilli rabitə kabeli vasitəsilə bir-birinə birləşdirilir. Kifayət qədər
ötürücü kəsiyi olan H07RN-F tipli kabellərdən istifadə edin və şəbəkə
birləşməsini bir şəbəkə qoruyucusu ilə təmin edin ( Cədvəl 9).
Xarici blok Şəbəkə
qorunması
CLL2000 70 25 A
Cədvəl 9
Daxili blokun birləşməsi
QEYD
Daxili blokun yanlış bağlanması səbəbindən maddi ziyan
Daxili blok gərginliyi xarici blok vasitəsi ilə alır.
▶ Daxili bloku yalnız xarici bloka birləşdirin.
▶ Üst qapağı yuxarı qatlayın ( Şəkil 9).
▶ Vinti çıxarın və keçirmə panelindəki qapağı çıxarın.
▶ Vinti və birləşmə qısqacı qapağını [1] çıxarın ( Şəkil 21).
▶ Daxili bölmənin arxasındakı kabel keçidini [3] azad edin və kabeli
keçirdin.
▶ Rabitə kabelini gərginlik azaldıcıya [2] bərkidin və 1 (L), 2 (N), S
birləşmə qısqaclarına və
▶ Naqillərin birləşmə qısqaclarına təyin edilməsinə diqqət yetirin.
▶ Örtükləri yenidən bərkidin.
▶ Kabeli xarici bloka birləşdirin.
Xarici blokun birləşməsi
▶ Vinti və elektrik birləşməsinin qapağını çıxarın ( Şəkil 22).
▶ Kommunikasiya kabelini gərginliyin azaldıcıya sabitləyin və 1, 2 (N),
S və qısqaclarına birləşdirin (daxili blok üçün olduğu kimi
birləşmə qısqaclarının təyin olunması) ( Şəkil 24).
▶ Enerji təchizartı kabelini gərginlikdən qoruyun və L, N və
qısqaclarına birləşdirin.
▶ Örtüyü yenidən bərkidin.
