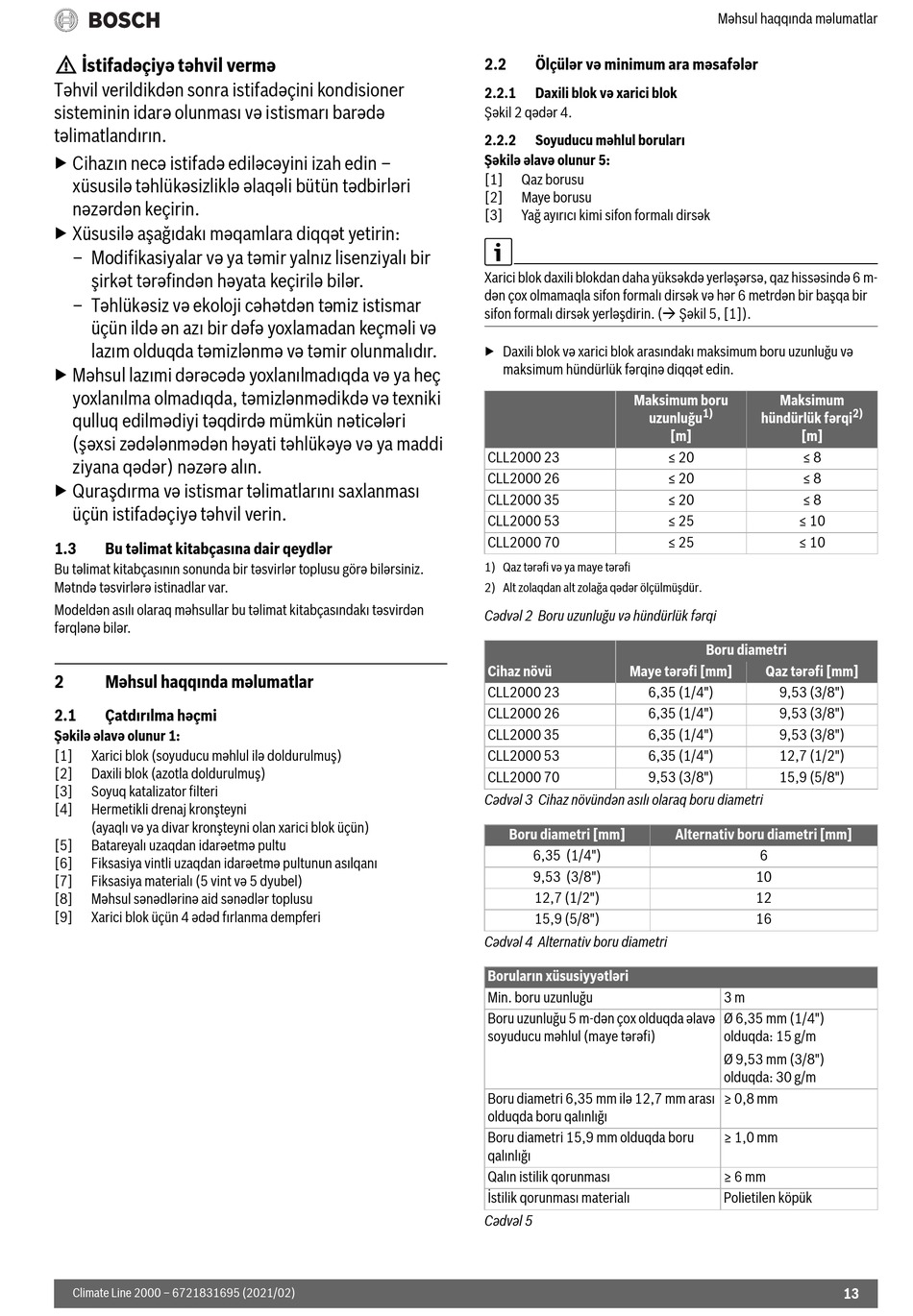

H İstifadəçiyə təhvil vermə
Təhvil verildikdən sonra istifadəçini kondisioner
sisteminin idarə olunması və istismarı barədə
təlimatlandırın.
▶ Cihazın necə istifadə ediləcəyini izah edin –
xüsusilə təhlükəsizliklə əlaqəli bütün tədbirləri
nəzərdən keçirin.
▶ Xüsusilə aşağıdakı məqamlara diqqət yetirin:
– Modifikasiyalar və ya təmir yalnız lisenziyalı bir
şirkət tərəfindən həyata keçirilə bilər.
– Təhlükəsiz və ekoloji cəhətdən təmiz istismar
üçün ildə ən azı bir dəfə yoxlamadan keçməli və
lazım olduqda təmizlənmə və təmir olunmalıdır.
▶ Məhsul lazımi dərəcədə yoxlanılmadıqda və ya heç
yoxlanılma olmadıqda, təmizlənmədikdə və texniki
qulluq edilmədiyi təqdirdə mümkün nəticələri
(şəxsi zədələnmədən həyati təhlükəyə və ya maddi
ziyana qədər) nəzərə alın.
▶ Quraşdırma və istismar təlimatlarını saxlanması
üçün istifadəçiyə təhvil verin.
1.3 Bu təlimat kitabçasına dair qeydlər
Bu təlimat kitabçasının sonunda bir təsvirlər toplusu görə bilərsiniz.
Mətndə təsvirlərə istinadlar var.
Modeldən asılı olaraq məhsullar bu təlimat kitabçasındakı təsvirdən
fərqlənə bilər.
2 Məhsul haqqında məlumatlar
2.1 Çatdırılma həçmi
Şəkilə əlavə olunur 1:
[1] Xarici blok (soyuducu məhlul ilə doldurulmuş)
[2] Daxili blok (azotla doldurulmuş)
[3] Soyuq katalizator filteri
[4] Hermetikli drenaj kronşteyni
(ayaqlı və ya divar kronşteyni olan xarici blok üçün)
[5] Batareyalı uzaqdan idarəetmə pultu
[6] Fiksasiya vintli uzaqdan idarəetmə pultunun asılqanı
[7] Fiksasiya materialı (5 vint və 5 dyubel)
[8] Məhsul sənədlərinə aid sənədlər toplusu
[9] Xarici blok üçün 4 ədəd fırlanma dempferi
Climate Line 2000 – 6721831695 (2021/02)
2.2 Ölçülər və minimum ara məsafələr
2.2.1 Daxili blok və xarici blok
Şəkil 2 qədər 4.
2.2.2 Soyuducu məhlul boruları
Şəkilə əlavə olunur 5:
[1] Qaz borusu
[2] Maye borusu
[3] Yağ ayırıcı kimi sifon formalı dirsək
Xarici blok daxili blokdan daha yüksəkdə yerləşərsə, qaz hissəsində 6 m-
dən çox olmamaqla sifon formalı dirsək və hər 6 metrdən bir başqa bir
sifon formalı dirsək yerləşdirin. ( Şəkil 5, [1]).
▶ Daxili blok və xarici blok arasındakı maksimum boru uzunluğu və
maksimum hündürlük fərqinə diqqət edin.
Maksimum boru
uzunluğu
CLL2000 23
CLL2000 26
CLL2000 35
CLL2000 53
CLL2000 70
1) Qaz tərəfi və ya maye tərəfi
2) Alt zolaqdan alt zolağa qədər ölçülmüşdür.
Cədvəl 2 Boru uzunluğu və hündürlük fərqi
Cihaz növü Maye tərəfi [mm]
CLL2000 23 6,35 (1/4")
CLL2000 26 6,35 (1/4")
CLL2000 35 6,35 (1/4")
CLL2000 53 6,35 (1/4")
CLL2000 70 9,53 (3/8")
Cədvəl 3 Cihaz növündən asılı olaraq boru diametri
Boru diametri [mm]
6,35 (1/4")
9,53 (3/8")
12,7 (1/2")
15,9 (5/8")
Cədvəl 4 Alternativ boru diametri
Boruların xüsusiyyətləri
Min. boru uzunluğu
Boru uzunluğu 5 m-dən çox olduqda əlavə
soyuducu məhlul (maye tərəfi)
Boru diametri 6,35 mm ilə 12,7 mm arası
olduqda boru qalınlığı
Boru diametri 15,9 mm olduqda boru
qalınlığı
Qalın istilik qorunması
İstilik qorunması materialı
Cədvəl 5
Məhsul haqqında məlumatlar
Maksimum
1)
hündürlük fərqi
[m] [m]
≤ 20 ≤ 8
≤ 20 ≤ 8
≤ 20 ≤ 8
≤ 25 ≤ 10
≤ 25 ≤ 10
Boru diametri
Qaz tərəfi [mm]
9,53 (3/8")
9,53 (3/8")
9,53 (3/8")
12,7 (1/2")
15,9 (5/8")
Alternativ boru diametri [mm]
6
10
12
16
3 m
Ø 6,35 mm (1/4")
olduqda: 15 g/m
Ø 9,53 mm (3/8")
olduqda: 30 g/m
≥ 0,8 mm
≥ 1,0 mm
≥ 6 mm
Polietilen köpük
2)
13
