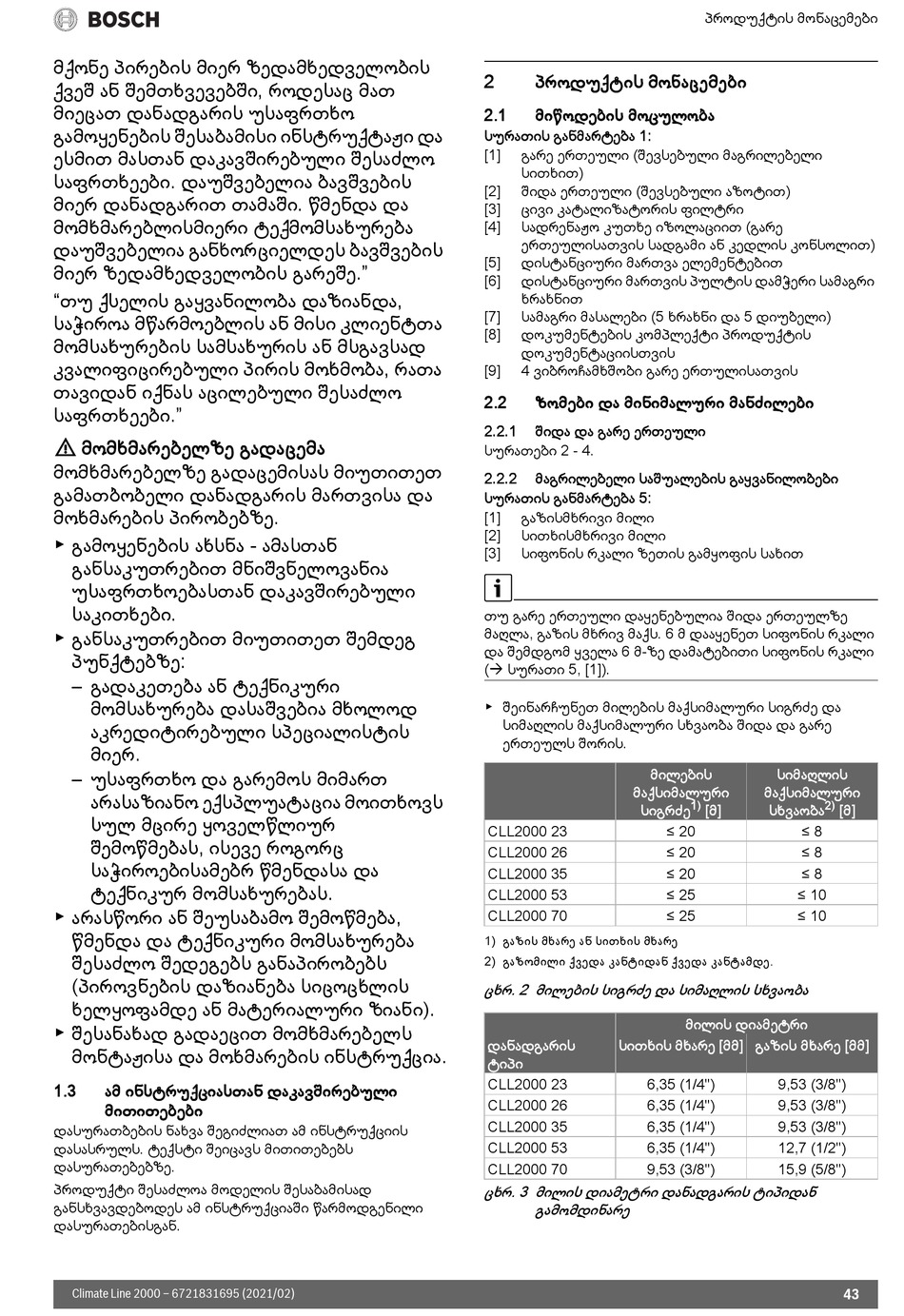

მქონე პირების მიერ ზედამხედველობის
ქვეშ ან შემთხვევებში, როდესაც მათ
მიეცათ დანადგარის უსაფრთხო
გამოყენების შესაბამისი ინსტრუქტაჟი და
ესმით მასთან დაკავშირებული შესაძლო
საფრთხეები. დაუშვებელია ბავშვების
მიერ დანადგარით თამაში. წმენდა და
მომხმარებლისმიერი ტექმომსახურება
დაუშვებელია განხორციელდეს ბავშვების
მიერ ზედამხედველობის გარეშე."
"თუ ქსელის გაყვანილობა დაზიანდა,
საჭიროა მწარმოებლის ან მისი კლიენტთა
მომსახურების სამსახურის ან მსგავსად
კვალიფიცირებული პირის მოხმობა, რათა
თავიდან იქნას აცილებული შესაძლო
საფრთხეები."
H მომხმარებელზე გადაცემა
მომხმარებელზე გადაცემისას მიუთითეთ
გამათბობელი დანადგარის მართვისა და
მოხმარების პირობებზე.
▶ გამოყენების ახსნა - ამასთან
განსაკუთრებით მნიშვნელოვანია
უსაფრთხოებასთან დაკავშირებული
საკითხები.
▶ განსაკუთრებით მიუთითეთ შემდეგ
პუნქტებზე:
– გადაკეთება ან ტექნიკური
მომსახურება დასაშვებია მხოლოდ
აკრედიტირებული სპეციალისტის
მიერ.
– უსაფრთხო და გარემოს მიმართ
არასაზიანო ექსპლუატაცია მოითხოვს
სულ მცირე ყოველწლიურ
შემოწმებას, ისევე როგორც
საჭიროებისამებრ წმენდასა და
ტექნიკურ მომსახურებას.
▶ არასწორი ან შეუსაბამო შემოწმება,
წმენდა და ტექნიკური მომსახურება
შესაძლო შედეგებს განაპირობებს
(პიროვნების დაზიანება სიცოცხლის
ხელყოფამდე ან მატერიალური ზიანი).
▶ შესანახად გადაეცით მომხმარებელს
მონტაჟისა და მოხმარების ინსტრუქცია.
1.3 ამ ინსტრუქციასთან დაკავშირებული
მითითებები
დასურათბების ნახვა შეგიძლიათ ამ ინსტრუქციის
დასასრულს. ტექსტი შეიცავს მითითებებს
დასურათებებზე.
პროდუქტი შესაძლოა მოდელის შესაბამისად
განსხვავდებოდეს ამ ინსტრუქციაში წარმოდგენილი
დასურათებისგან.
Climate Line 2000 – 6721831695 (2021/02)
2 პროდუქტის მონაცემები
2.1 მიწოდების მოცულობა
სურათის განმარტება 1:
[1] გარე ერთეული (შევსებული მაგრილებელი
სითხით)
[2] შიდა ერთეული (შევსებული აზოტით)
[3] ცივი კატალიზატორის ფილტრი
[4] სადრენაჟო კუთხე იზოლაციით (გარე
ერთეულისათვის სადგამი ან კედლის კონსოლით)
[5] დისტანციური მართვა ელემენტებით
[6] დისტანციური მართვის პულტის დამჭერი სამაგრი
ხრახნით
[7] სამაგრი მასალები (5 ხრახნი და 5 დიუბელი)
[8] დოკუმენტების კომპლექტი პროდუქტის
დოკუმენტაციისთვის
[9] 4 ვიბროჩამხშობი გარე ერთულისათვის
2.2 ზომები და მინიმალური მანძილები
2.2.1 შიდა და გარე ერთეული
სურათები 2 - 4.
2.2.2 მაგრილებელი საშუალების გაყვანილობები
სურათის განმარტება 5:
[1] გაზისმხრივი მილი
[2] სითხისმხრივი მილი
[3] სიფონის რკალი ზეთის გამყოფის სახით
თუ გარე ერთეული დაყენებულია შიდა ერთეულზე
მაღლა, გაზის მხრივ მაქს. 6 მ დააყენეთ სიფონის რკალი
და შემდგომ ყველა 6 მ-ზე დამატებითი სიფონის რკალი
( სურათი 5, [1]).
▶ შეინარჩუნეთ მილების მაქსიმალური სიგრძე და
სიმაღლის მაქსიმალური სხვაობა შიდა და გარე
ერთეულს შორის.
მილების
მაქსიმალური
სიგრძე
CLL2000 23
CLL2000 26
CLL2000 35
CLL2000 53
CLL2000 70
1) გაზის მხარე ან სითხის მხარე
2) გაზომილი ქვედა კანტიდან ქვედა კანტამდე.
ცხრ. 2 მილების სიგრძე და სიმაღლის სხვაობა
დანადგარის სითხის მხარე [მმ] გაზის მხარე [მმ]
ტიპი
CLL2000 23 6,35 (1/4")
CLL2000 26 6,35 (1/4")
CLL2000 35 6,35 (1/4")
CLL2000 53 6,35 (1/4")
CLL2000 70 9,53 (3/8")
ცხრ. 3 მილის დიამეტრი დანადგარის ტიპიდან
გამომდინარე
პროდუქტის მონაცემები
სიმაღლის
მაქსიმალური
1) 2)
[მ] სხვაობა
≤ 20 ≤ 8
≤ 20 ≤ 8
≤ 20 ≤ 8
≤ 25 ≤ 10
≤ 25 ≤ 10
მილის დიამეტრი
9,53 (3/8")
9,53 (3/8")
9,53 (3/8")
12,7 (1/2")
15,9 (5/8")
[მ]
43
