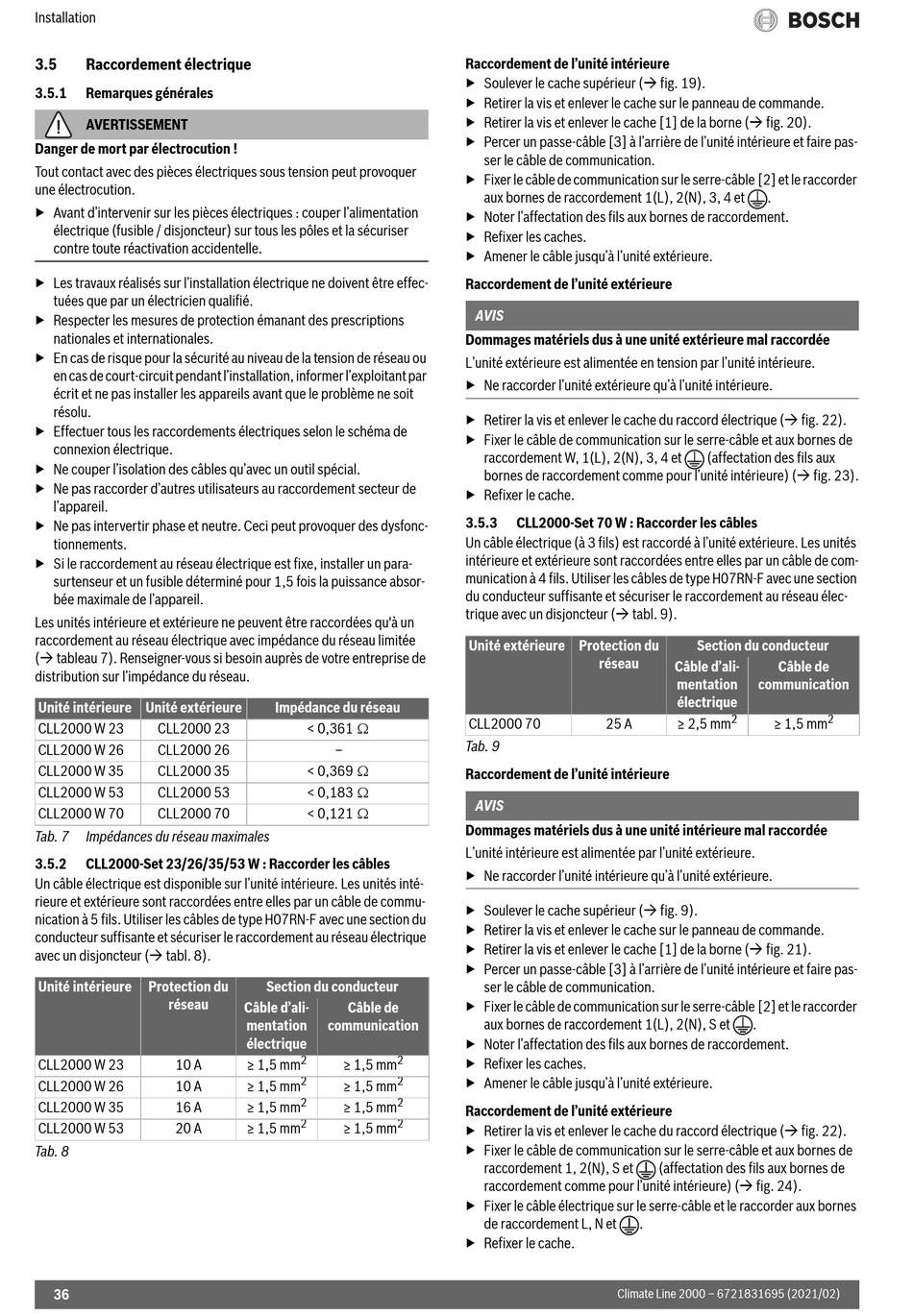

3.5 Raccordement électrique
3.5.1 Remarques générales
AVERTISSEMENT
Danger de mort par électrocution !
Tout contact avec des pièces électriques sous tension peut provoquer
une électrocution.
▶ Avant d'intervenir sur les pièces électriques : couper l'alimentation
électrique (fusible / disjoncteur) sur tous les pôles et la sécuriser
contre toute réactivation accidentelle.
▶ Les travaux réalisés sur l'installation électrique ne doivent être effec-
tuées que par un électricien qualifié.
▶ Respecter les mesures de protection émanant des prescriptions
nationales et internationales.
▶ En cas de risque pour la sécurité au niveau de la tension de réseau ou
en cas de court-circuit pendant l'installation, informer l'exploitant par
écrit et ne pas installer les appareils avant que le problème ne soit
résolu.
▶ Effectuer tous les raccordements électriques selon le schéma de
connexion électrique.
▶ Ne couper l'isolation des câbles qu'avec un outil spécial.
▶ Ne pas raccorder d'autres utilisateurs au raccordement secteur de
l'appareil.
▶ Ne pas intervertir phase et neutre. Ceci peut provoquer des dysfonc-
tionnements.
▶ Si le raccordement au réseau électrique est fixe, installer un para-
surtenseur et un fusible déterminé pour 1,5 fois la puissance absor-
bée maximale de l'appareil.
Les unités intérieure et extérieure ne peuvent être raccordées qu'à un
raccordement au réseau électrique avec impédance du réseau limitée
( tableau 7). Renseigner-vous si besoin auprès de votre entreprise de
distribution sur l'impédance du réseau.
Unité intérieure Unité extérieure
CLL2000 W 23 CLL2000 23
CLL2000 W 26 CLL2000 26
CLL2000 W 35 CLL2000 35
CLL2000 W 53 CLL2000 53
CLL2000 W 70 CLL2000 70
Tab. 7 Impédances du réseau maximales
3.5.2 CLL2000-Set 23/26/35/53 W : Raccorder les câbles
Un câble électrique est disponible sur l'unité intérieure. Les unités inté-
rieure et extérieure sont raccordées entre elles par un câble de commu-
nication à 5 fils. Utiliser les câbles de type H07RN-F avec une section du
conducteur suffisante et sécuriser le raccordement au réseau électrique
avec un disjoncteur ( tabl. 8).
Unité intérieure Protection du
réseau
CLL2000 W 23 10 A
CLL2000 W 26 10 A
CLL2000 W 35 16 A
CLL2000 W 53 20 A
Tab. 8
36
Impédance du réseau
< 0,361 
–
< 0,369 
< 0,183 
< 0,121 
Section du conducteur
Câble d'ali- Câble de
mentation communication
électrique
2 2
≥ 1,5 mm ≥ 1,5 mm
2 2
≥ 1,5 mm ≥ 1,5 mm
2 2
≥ 1,5 mm ≥ 1,5 mm
2 2
≥ 1,5 mm ≥ 1,5 mm
Raccordement de l'unité intérieure
▶ Soulever le cache supérieur ( fig. 19).
▶ Retirer la vis et enlever le cache sur le panneau de commande.
▶ Retirer la vis et enlever le cache [1] de la borne ( fig. 20).
▶ Percer un passe-câble [3] à l'arrière de l'unité intérieure et faire pas-
ser le câble de communication.
▶ Fixer le câble de communication sur le serre-câble [2] et le raccorder
aux bornes de raccordement 1(L), 2(N), 3, 4 et
▶ Noter l'affectation des fils aux bornes de raccordement.
▶ Refixer les caches.
▶ Amener le câble jusqu'à l'unité extérieure.
Raccordement de l'unité extérieure
AVIS
Dommages matériels dus à une unité extérieure mal raccordée
L'unité extérieure est alimentée en tension par l'unité intérieure.
▶ Ne raccorder l'unité extérieure qu'à l'unité intérieure.
▶ Retirer la vis et enlever le cache du raccord électrique ( fig. 22).
▶ Fixer le câble de communication sur le serre-câble et aux bornes de
raccordement W, 1(L), 2(N), 3, 4 et
bornes de raccordement comme pour l'unité intérieure) ( fig. 23).
▶ Refixer le cache.
3.5.3 CLL2000-Set 70 W : Raccorder les câbles
Un câble électrique (à 3 fils) est raccordé à l'unité extérieure. Les unités
intérieure et extérieure sont raccordées entre elles par un câble de com-
munication à 4 fils. Utiliser les câbles de type H07RN-F avec une section
du conducteur suffisante et sécuriser le raccordement au réseau élec-
trique avec un disjoncteur ( tabl. 9).
Unité extérieure Protection du
réseau
CLL2000 70 25 A
Tab. 9
Raccordement de l'unité intérieure
AVIS
Dommages matériels dus à une unité intérieure mal raccordée
L'unité intérieure est alimentée par l'unité extérieure.
▶ Ne raccorder l'unité intérieure qu'à l'unité extérieure.
▶ Soulever le cache supérieur ( fig. 9).
▶ Retirer la vis et enlever le cache sur le panneau de commande.
▶ Retirer la vis et enlever le cache [1] de la borne ( fig. 21).
▶ Percer un passe-câble [3] à l'arrière de l'unité intérieure et faire pas-
ser le câble de communication.
▶ Fixer le câble de communication sur le serre-câble [2] et le raccorder
aux bornes de raccordement 1(L), 2(N), S et
▶ Noter l'affectation des fils aux bornes de raccordement.
▶ Refixer les caches.
▶ Amener le câble jusqu'à l'unité extérieure.
Raccordement de l'unité extérieure
▶ Retirer la vis et enlever le cache du raccord électrique ( fig. 22).
▶ Fixer le câble de communication sur le serre-câble et aux bornes de
raccordement 1, 2(N), S et
raccordement comme pour l'unité intérieure) ( fig. 24).
▶ Fixer le câble électrique sur le serre-câble et le raccorder aux bornes
de raccordement L, N et
▶ Refixer le cache.
