Installation et Commande

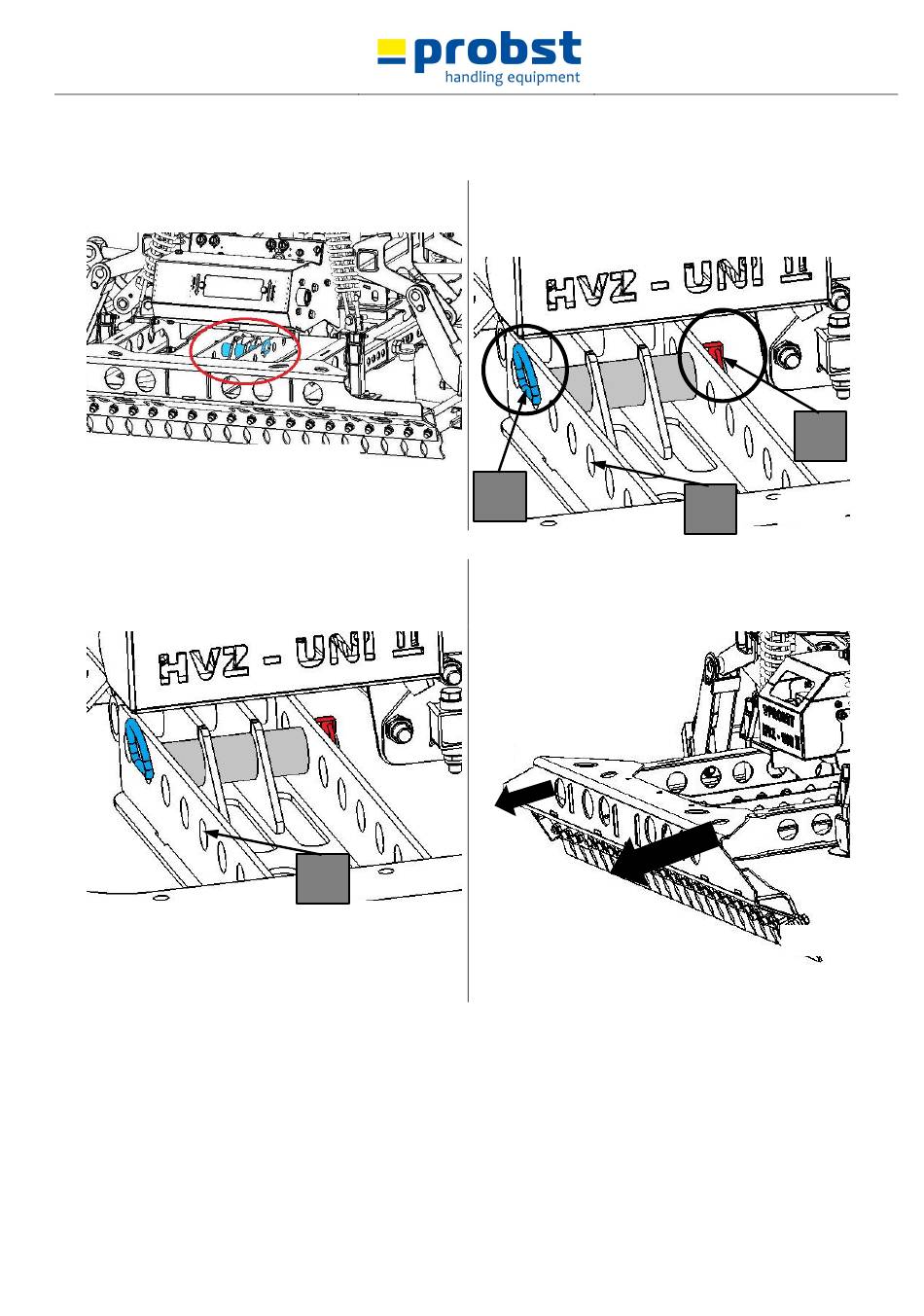

1.2.2Réglage de la ecartement principale - (Côté terrain)
Régler la ecartement principale de l'appareil (côté
terrain) en fonction de la longueur de la maçonnerie.
Côté terrain
Tirer le ecartement principal jusqu'à la position de
perçage correspondante (A) en tenant les poignées
(Fig. 18 et 19).
5140.0036
Retirer la goupille fendue (4) de la goupille de la douille,
puis retirer la goupille de la douille (3) (voir Fig. 16+17).
Fig. 16
Réinsérez la fiche femelle (3) (voir Fig. 17), bloquez la
fiche femelle avec la goupille d'arrêt (4) (voir Fig. 17).
A
Fig. 18
V2
3
Côté terrain
24 / 46
4
A
Fig. 17
Fig. 19
FR
